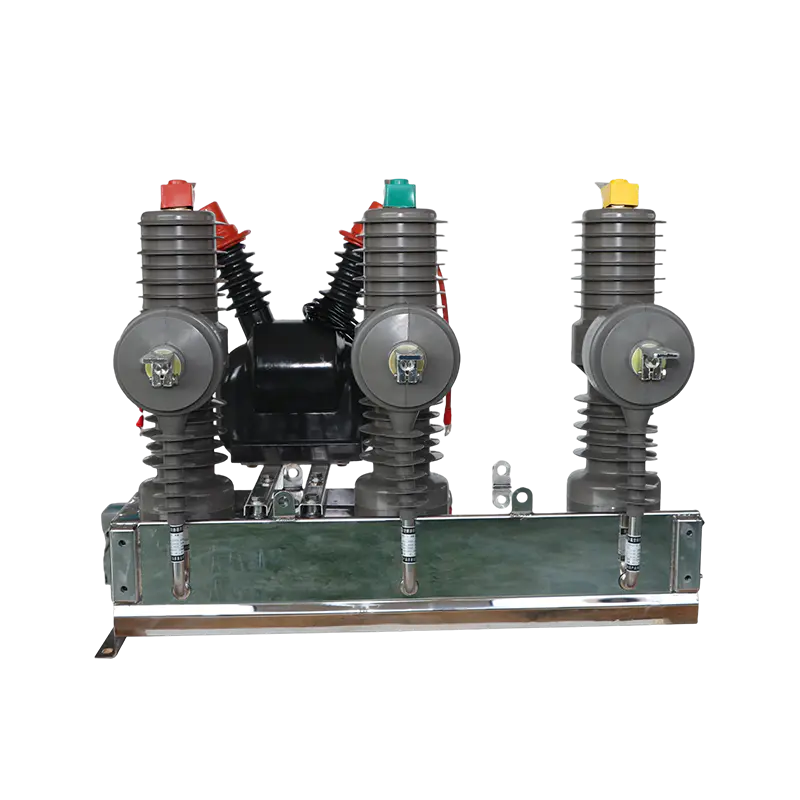

Name: ZW32 kültéri vákuum megszakító pólusra szerelt középfeszültség elosztáshoz
Rating: 5 (99 reviews)

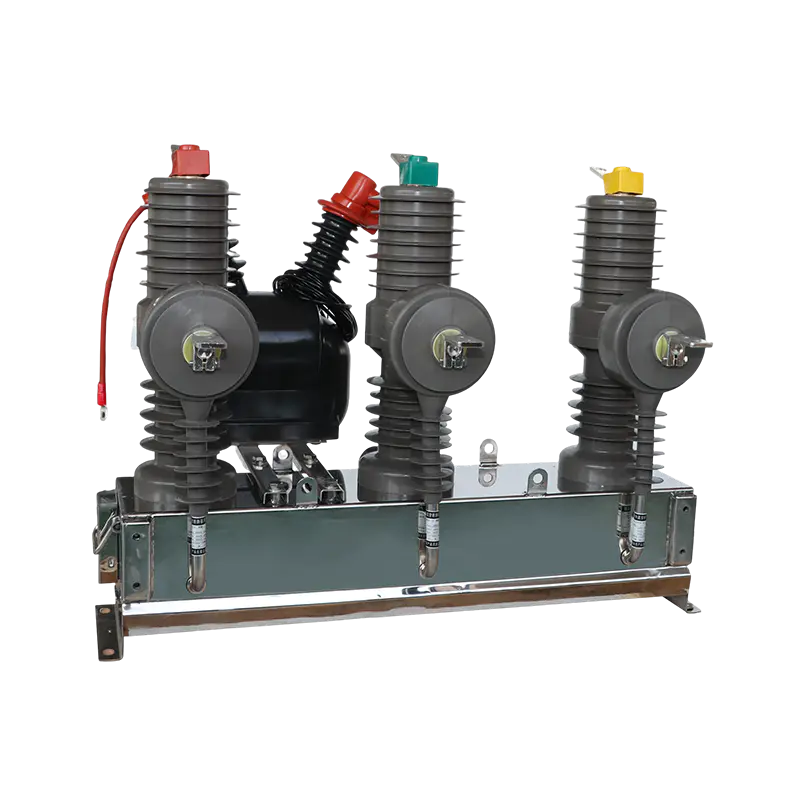

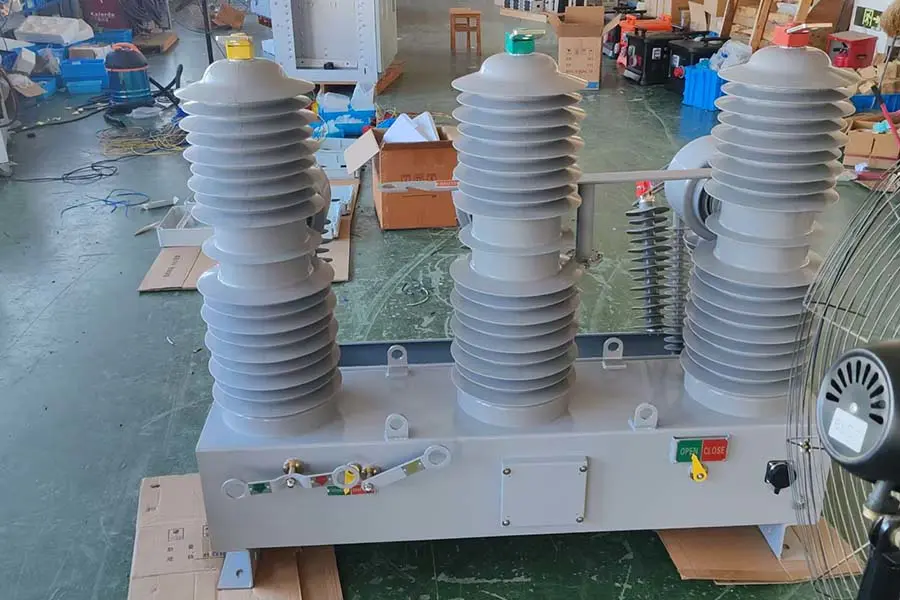

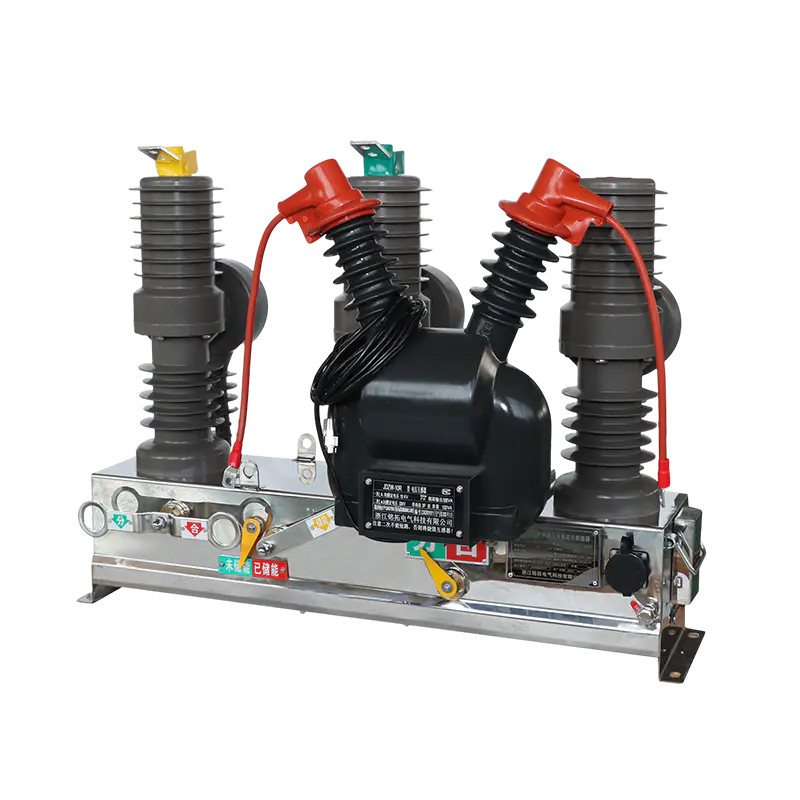

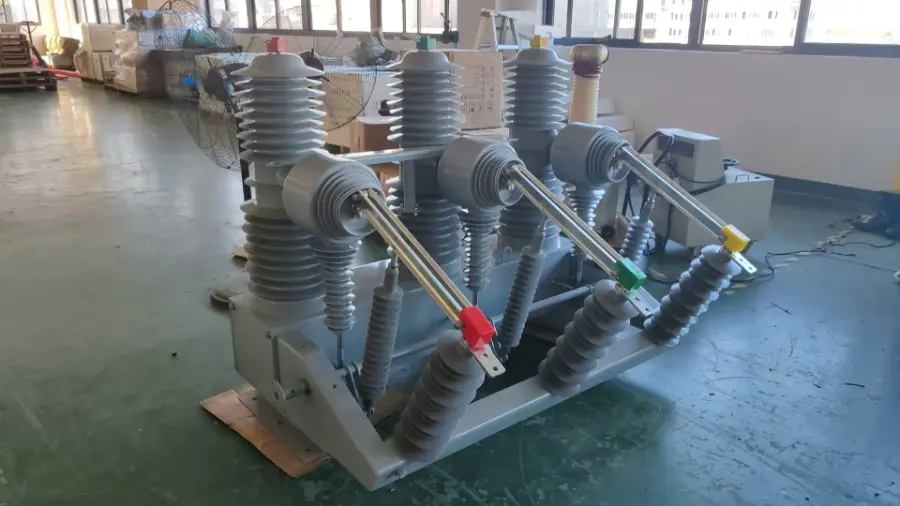

ZW32 kültéri vákuum megszakító pólusra szerelt középfeszültség elosztáshoz

Leírás:

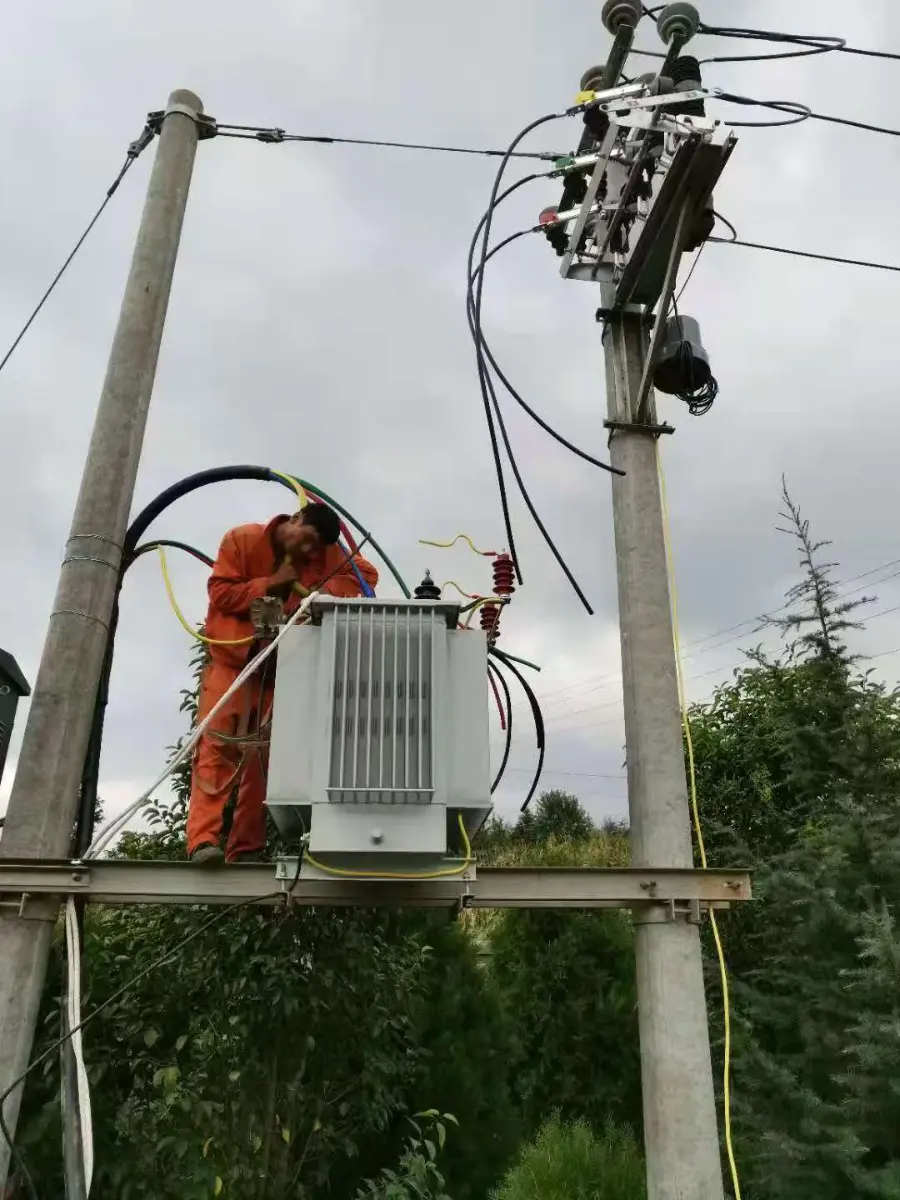

A ZW32 vákuummegszakítót kültéren alkalmazzák, és általában a transzformátor felső végére szerelik fel. Az oszlopos típushoz tartozik, és általában kültéri közműoszlopokra szerelik. Vannak padlón álló berendezések is, amelyek burkolattal rendelkeznek, vagy más néven oszlopkapcsolók. Mivel le tudja vágni az áramkört, ez a határpont a magas és az alacsony feszültség között a transzformátor felső végén, más néven határkapcsoló. Túláram és fázisvesztés nulla sorrendű védelemmel rendelkezik, és szerepet játszik az áramkörök kapcsolásában és a terhelések, például a transzformátorok védelmében.

Alkalmazások:

A ZW32 kültéri vákuum-megszakítót széles körben alkalmazzák:

Felső középfeszültségű elosztó vezetékek

Pólusra szerelt elosztórendszerek

Kültéri alállomások és betápláló védelmi pontok

Ipari áramelosztó hálózatok

Megújuló energia hálózati csatlakozási rendszerek

Kialakítása támogatja a folyamatos kültéri működést, miközben állandó kapcsolási teljesítményt és rendszervédelmet biztosít.

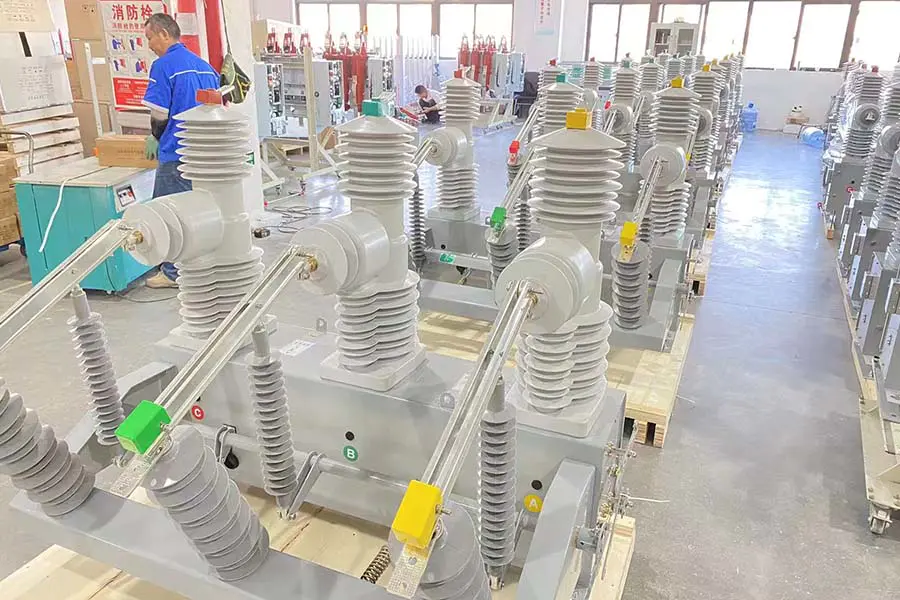

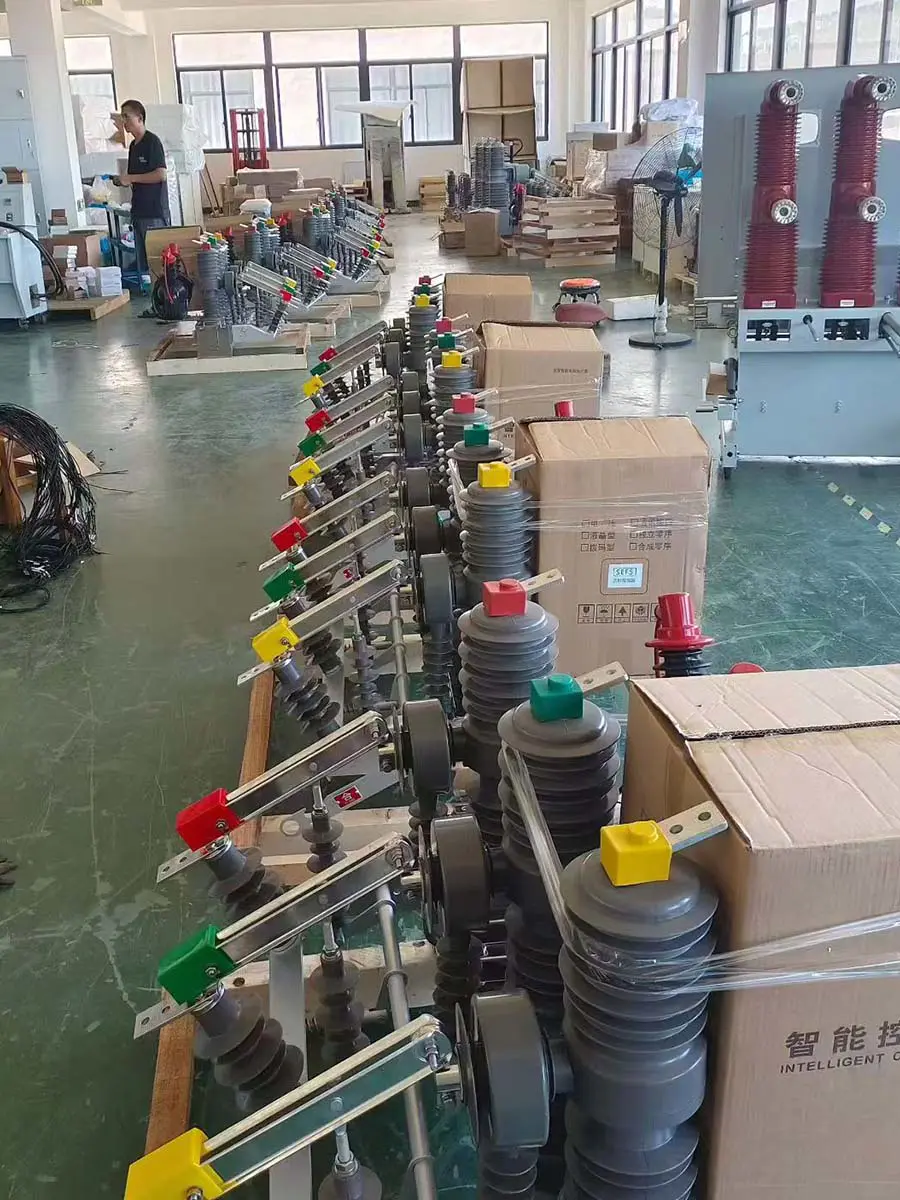

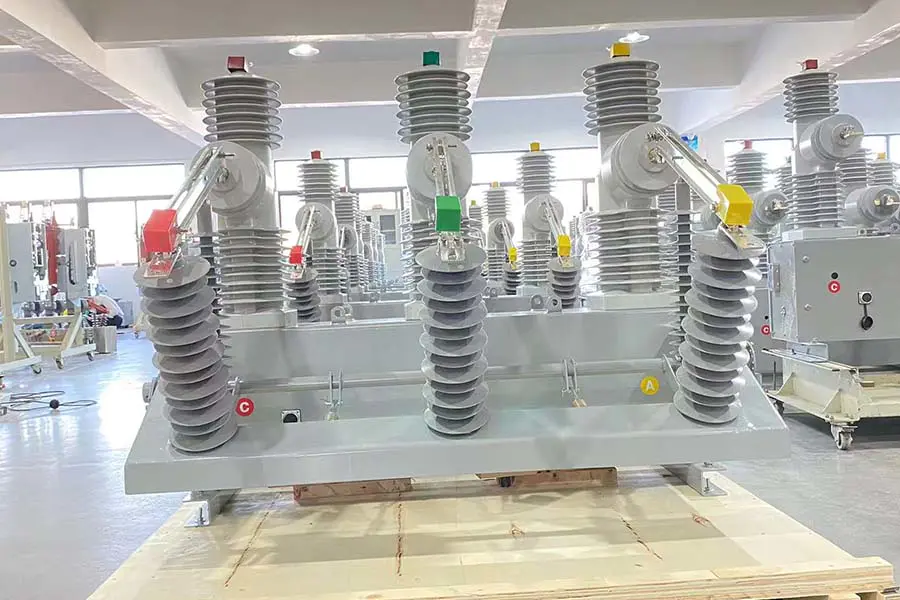

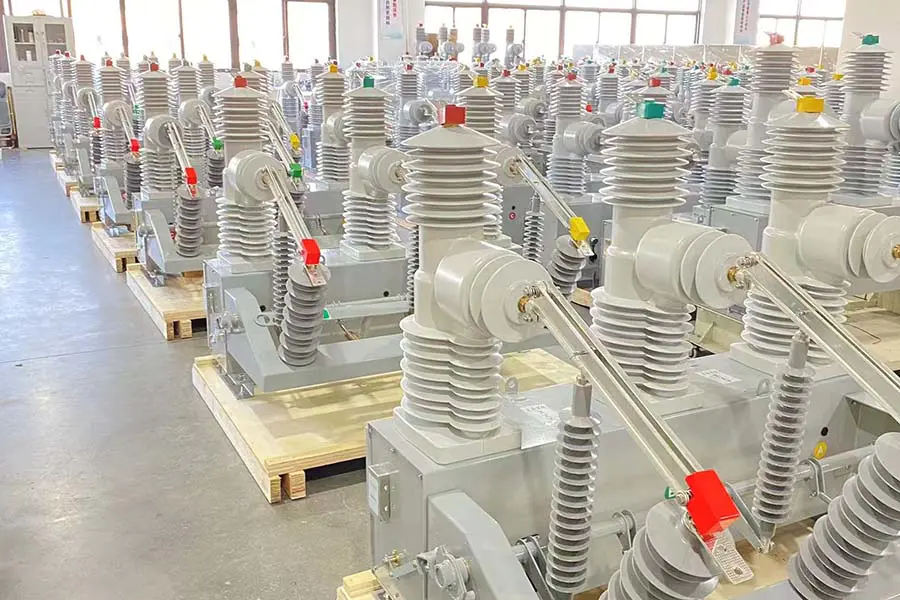

ZW32 VCB workshop
MT ELECTRICZW32
ZW32 Introduction

Ha túláram vagy rövidzárlat van az áramkör kimenő vonalában, az áramváltó érzékeli az áramjelet, amelyet a vezérlőhöz továbbít. A vezérlő egy parancsot ad ki a mechanizmus kioldására, amely a vákuumcső belsejében lévő dinamikus és statikus érintkezők szétválását hajtja végre, ezáltal eléri a leválasztást és az áramkör levágását, védő szerepet tölt be.

Test The Opening And Closing Of The Circuit Breaker
Secondary Wires

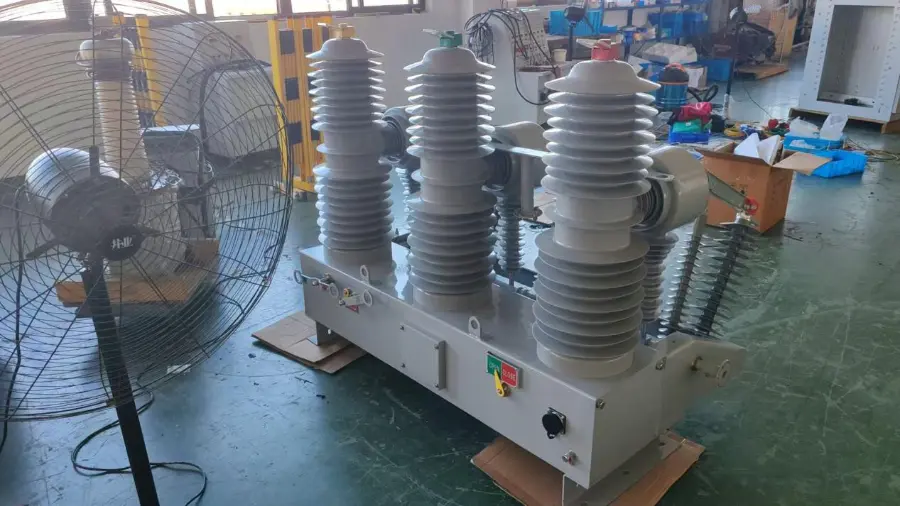

Product Debugging
Product Debugging
Product Debugging
ZW32 VCB Workshop
MT Electric ZW32
ZW32 Introduction

A szállítás biztonsága érdekében elektromos termékeinket megerősített fa ládákban exportáljuk. A ládák hőkezelésen esnek át, és ISPM-15 jelzést viselnek, ami lehetővé teszi a gyors vámkezelést. A megemelt alapkialakítás megkönnyíti a targonca működését, míg a belső lengéscsillapító rögzítés biztosítja a termékek épségét. Minden külső láda egyértelműen feliratozott, és megfelel a nemzetközi logisztikai szabványoknak.

High And Low Voltage Switchgear ACB MCCB VCB
Box-Type Substation Uses Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB
10kV ring main unit, VCB
35kV high-voltage switchgear, power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

Paraméter kategória	Specifikáció	Megjegyzések
Névleges feszültség	12 kV	Szabvány az elosztó hálózatokhoz
Névleges áram	400A, 630A, 1250A	Egyedi értékelések állnak rendelkezésre
Névleges rövidzárlati megszakító áram	16 kA, 20 kA, 25 kA
Névleges rövid idejű ellenállási áram	16 kA / 4 s, 20 kA / 4 s, 25 kA / 4 s
Névleges csúcsállósági áram	40 kA, 50 kA, 63 kA
Névleges szigetelési szint	Teljesítmény Frekvencia: 42 kV (1 perc) / Villámimpulzus: 75 kV
Mechanikai élettartam	10 000 művelet
Elektromos élettartam	10 000 művelet (at rated current)	Teljes kapacitás megszakítása
Megszakító médium	Vákuum	Lezárt kerámia palack
Működési mechanizmus	Tavasz	Kézi vagy motoros
Vezérlőfeszültség	AC/DC 110V, 220V	Opcionális 24V, 48V
Védelmi fokozat	IP67	Alkalmas zord környezetekhez

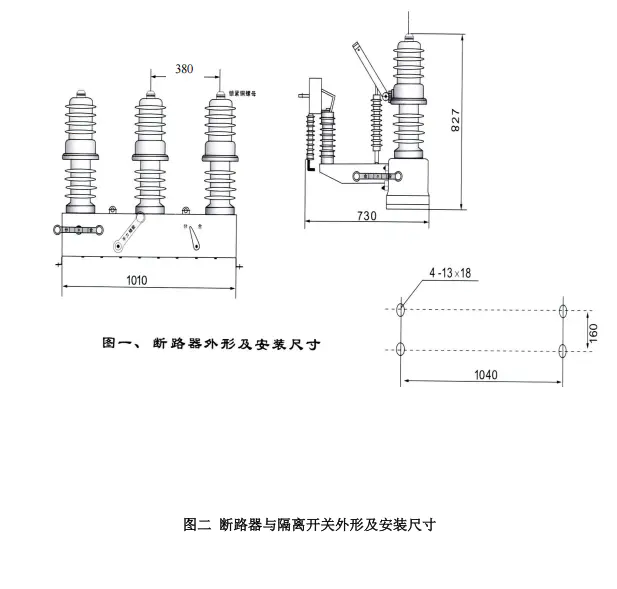

Méretek (H×Sz×M)	880 × 560 × 680 mm	Kompakt kialakítás
Súly	kb. 130 kg	Könnyen telepíthető

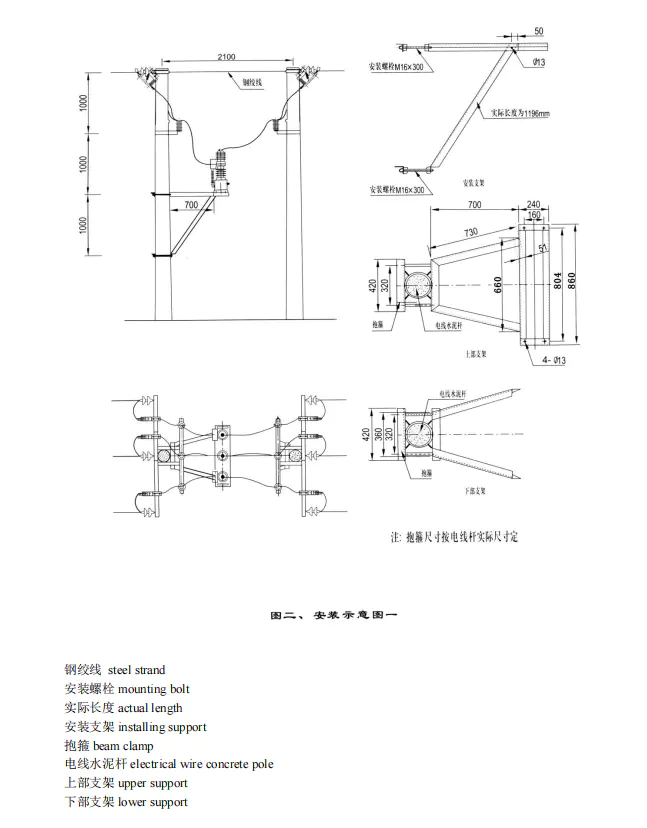

Telepítési mód	Pólusra szerelhető	Kültéri használatra
Környezeti hőmérséklet	-40°C és 55°C között	Széles működési tartomány
Magasság	≤ 4000 m	Nagy magasságú változat elérhető
