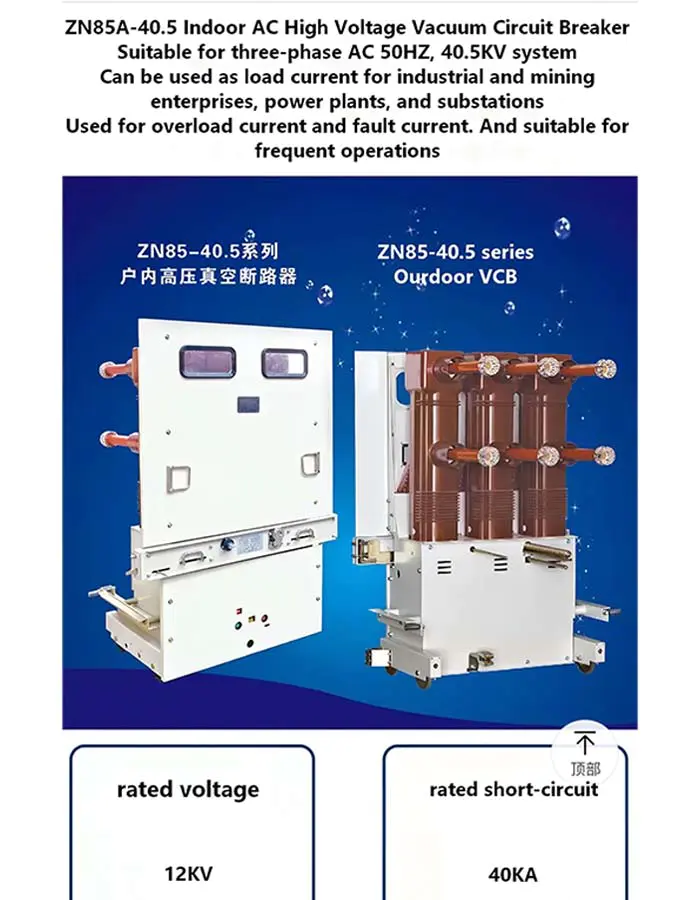

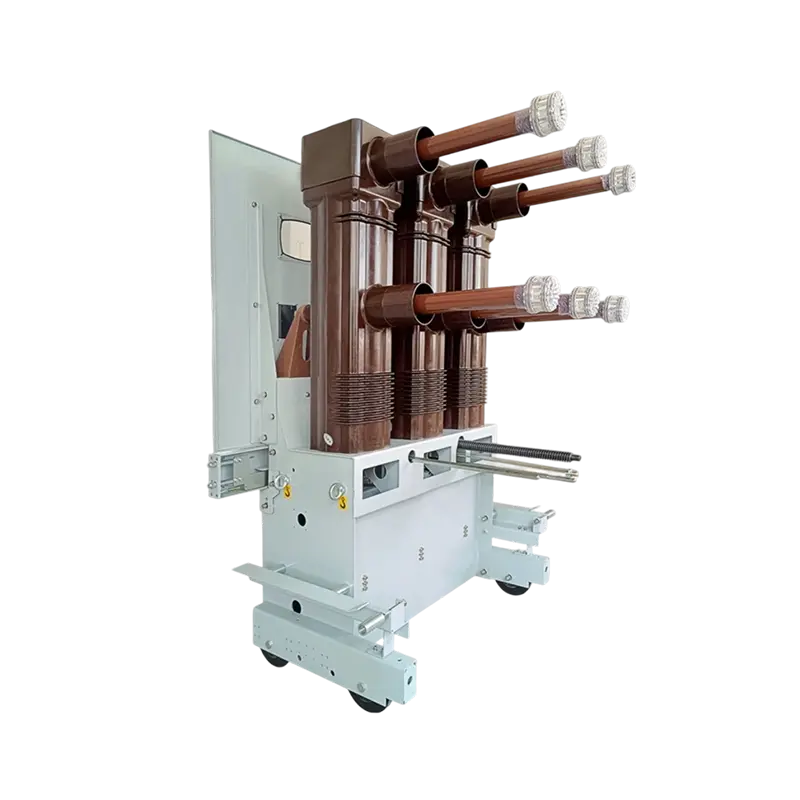

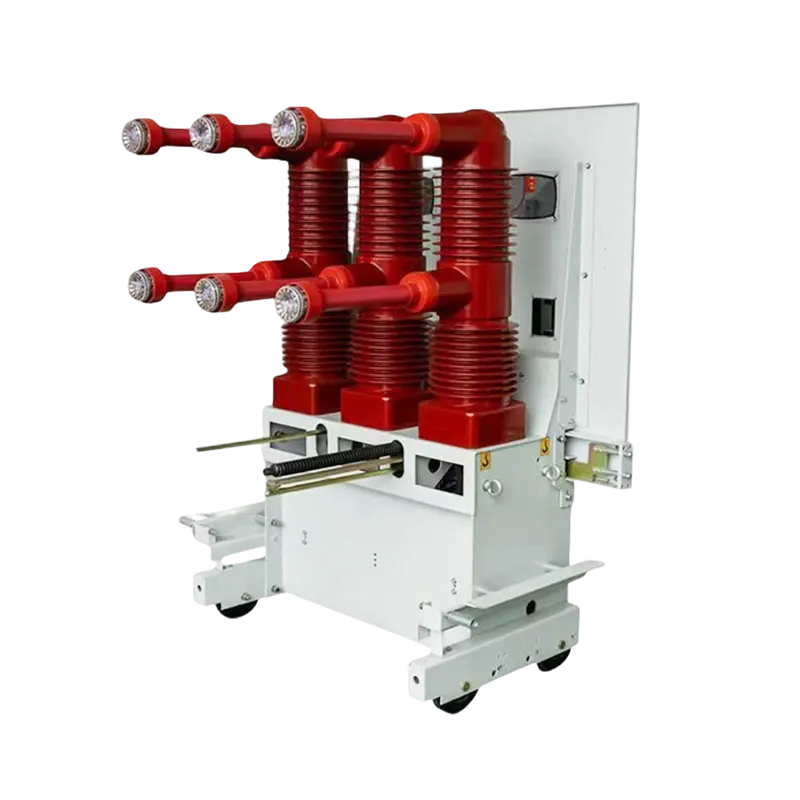

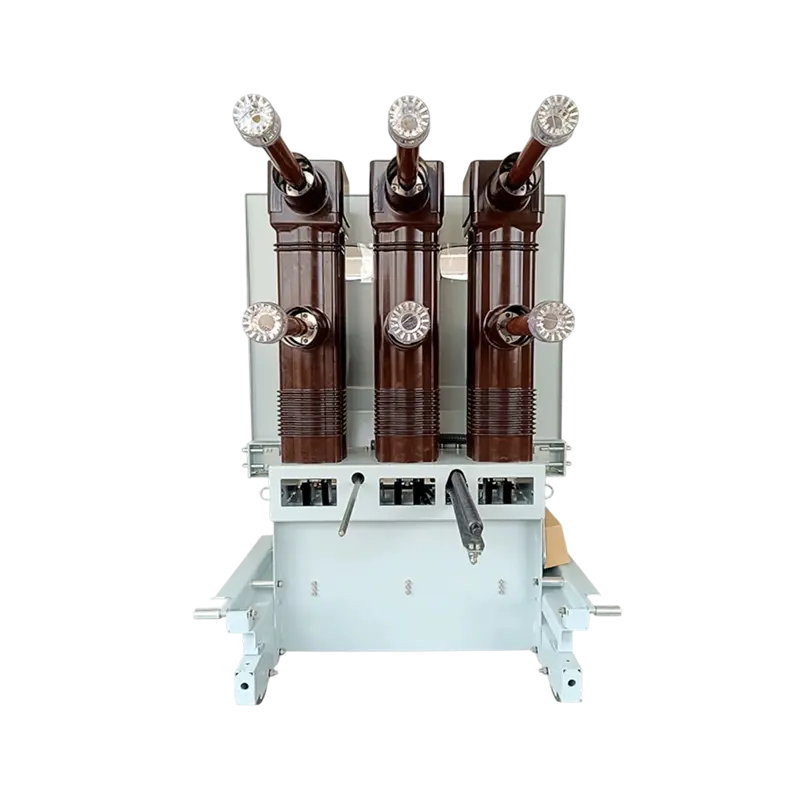

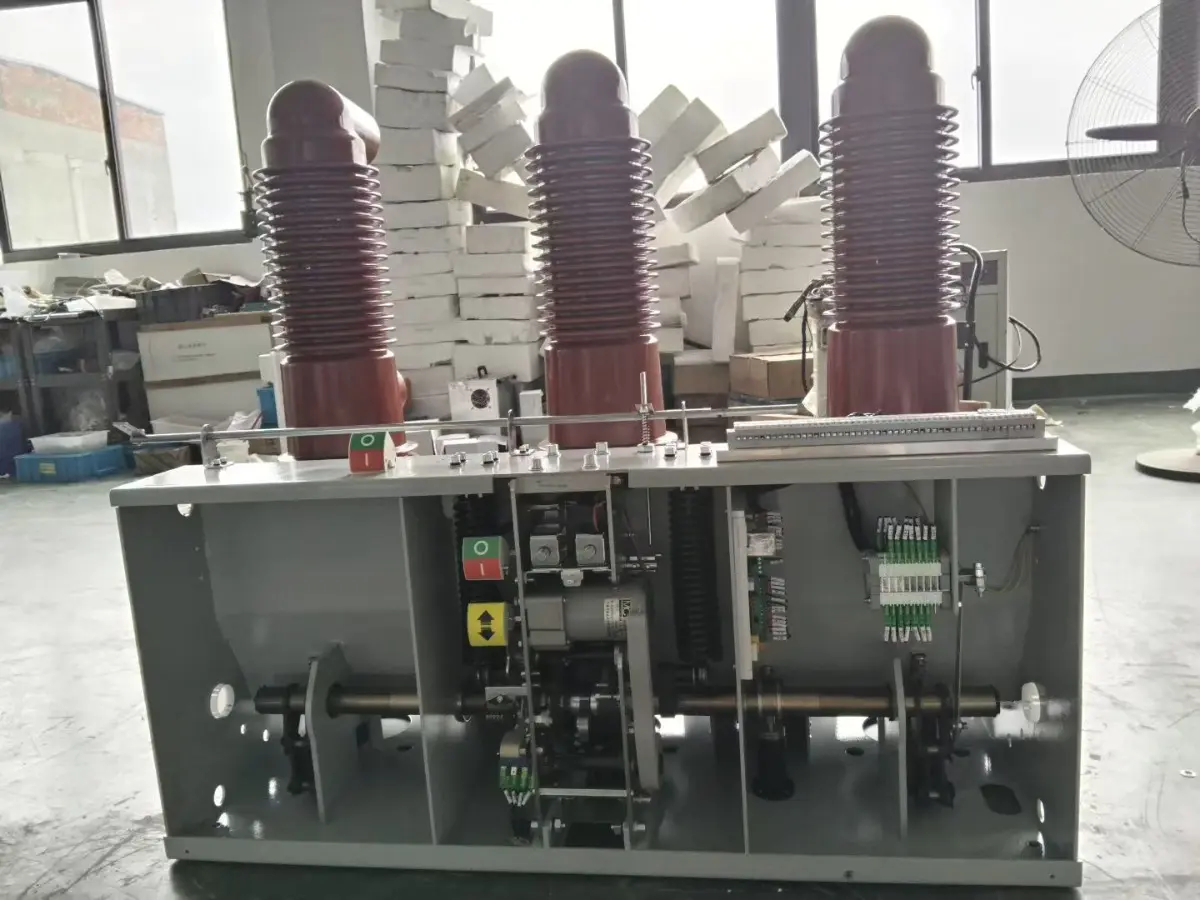

Nagyker ZN85 12kV kültéri vákuum megszakító, 630A, oszlopra szerelhető
Otthon / Termékek / Vákuum-megszakítók / Kültéri vákuum-megszakítók / ZN85 12kV kültéri vákuum megszakító, 630A, oszlopra szerelhető
Működési elv: Elosztóhálózat védelme: Pólusra szerelt betápláló vezetékek, vidéki villamosítás és az elosztó áramkörök automatikus szakaszolása.
Alállomások: kimenő vezetékek, transzformátorvédelem és buszmegszakítók.
Ipari áramellátó rendszerek: Gyári fő bejövő vezetékek, nagy motorvédelem és ipari terhelési áramkörök.
Infrastrukturális projektek: Megújuló energia csatlakozások, vasúti villamosítás és bányászati energiarendszerek.
Különleges forgatókönyvek: gyakori terhelésváltás, kondenzátortelep-vezérlés és a kábel töltőáramának biztonságos megszakítása.
 |  |  |
 |  |  |
Vákuumos megszakító technológia: A hermetikusan zárt megszakítók nagy dielektromos szilárdságot, ívkioltást és egyenletes teljesítményt biztosítanak a meghosszabbított élettartam során.
Mechanikus működés: A rugós működtetésű mechanizmus lehetővé teszi a kézi és távvezérlést is, lehetővé téve az érintkezők gyors szétválasztását túlterhelés vagy rövidzárlat esetén.
Környezetvédelem: Az IP54 besorolású burkolat korrózióálló anyagokkal biztosítja a tartósságot szélsőséges időjárási körülmények között is, beleértve a magas páratartalmat, szél és por.
Kompakt és moduláris elrendezés: Leegyszerűsíti a telepítést, az ellenőrzést és a karbantartást, miközben integrálja az alapvető kiegészítő berendezéseket, például áramváltókat és védőreléket.
Nagy megbízhatóság 10 000 műveletig tartó mechanikai tartóssággal
Fejlett vákuummegszakító technológia a minimális karbantartásért
Kompakt és korrózióálló kialakítás, kültéri használatra alkalmas
Az IP54-es védelem zord körülmények között is biztosítja a működést
Integrált intelligens megfigyelési és távirányító képességek
Megfelelés a GB/T 11022 és az IEC 62271 szabványoknak
Testreszabható konfigurációk az egyedi projektkövetelményekhez
 |  |  |
 |  | |
A szállítás biztonsága érdekében elektromos termékeinket megerősített fa ládákban exportáljuk. A ládák hőkezelésen esnek át, és ISPM-15 jelzést viselnek, ami lehetővé teszi a gyors vámkezelést. A megemelt alapkialakítás megkönnyíti a targonca működését, míg a belső lengéscsillapító rögzítés biztosítja a termékek épségét. Minden külső láda egyértelműen feliratozott, és megfelel a nemzetközi logisztikai szabványoknak.
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-

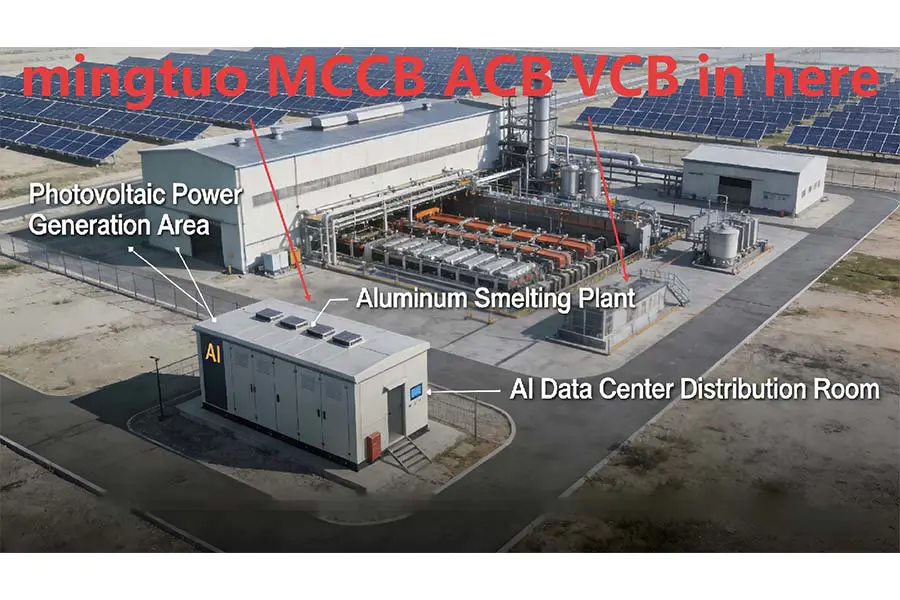

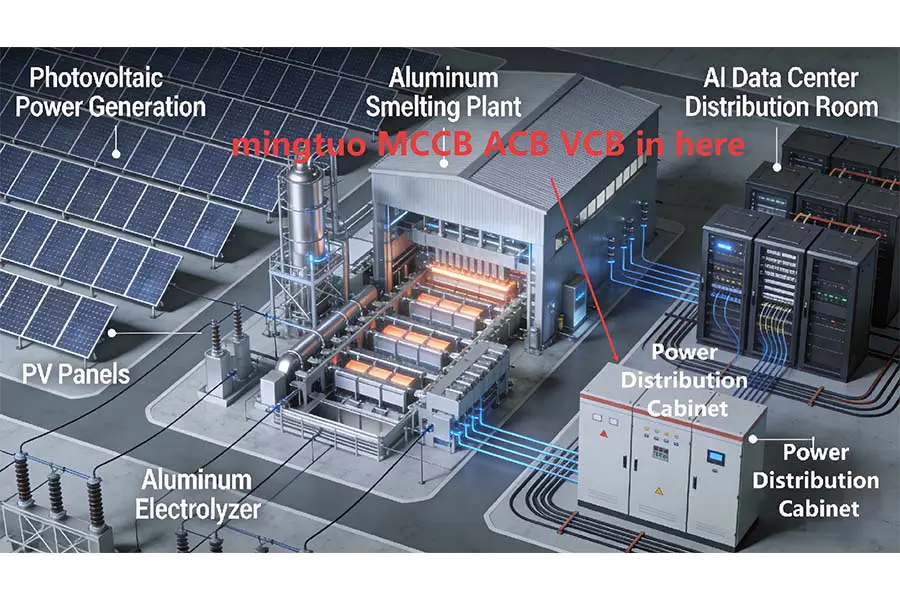

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-

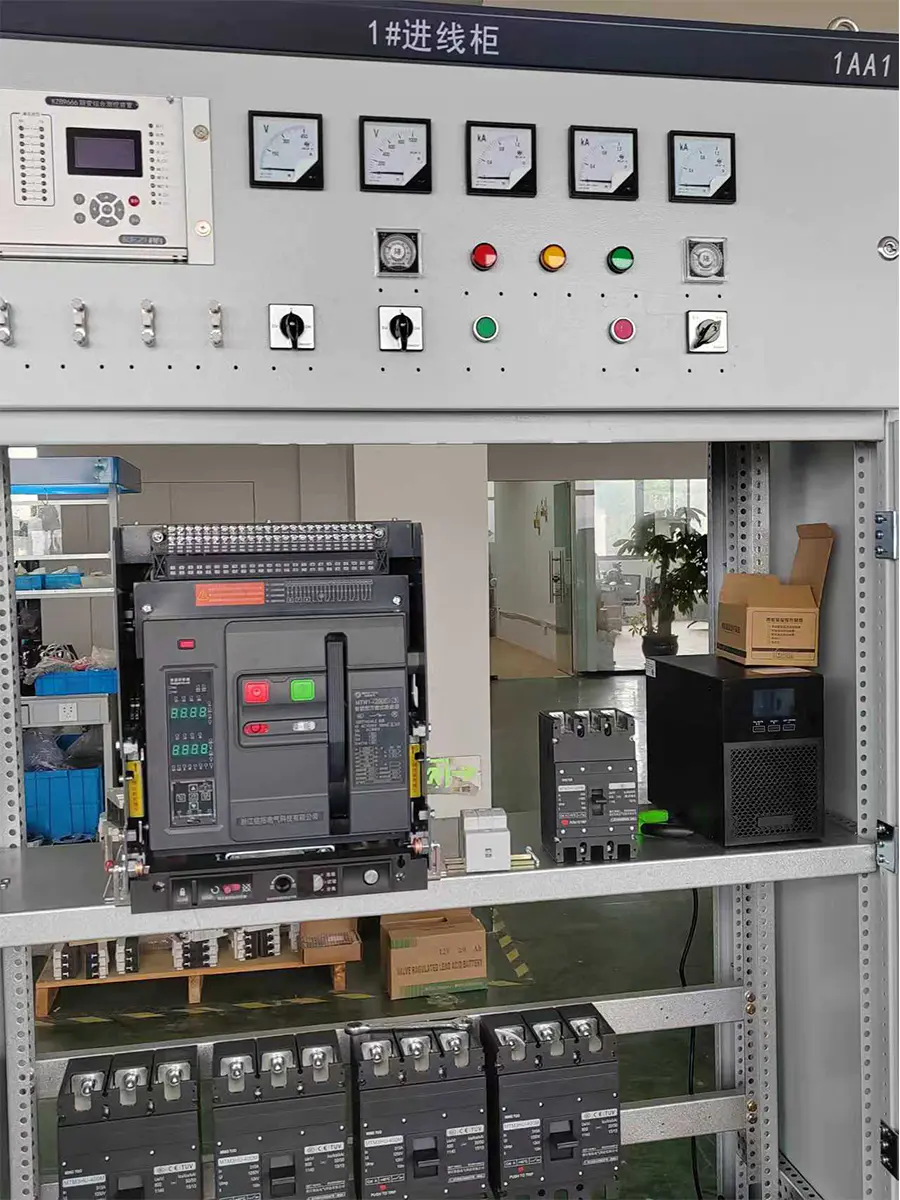

Application Scenario Footage
-

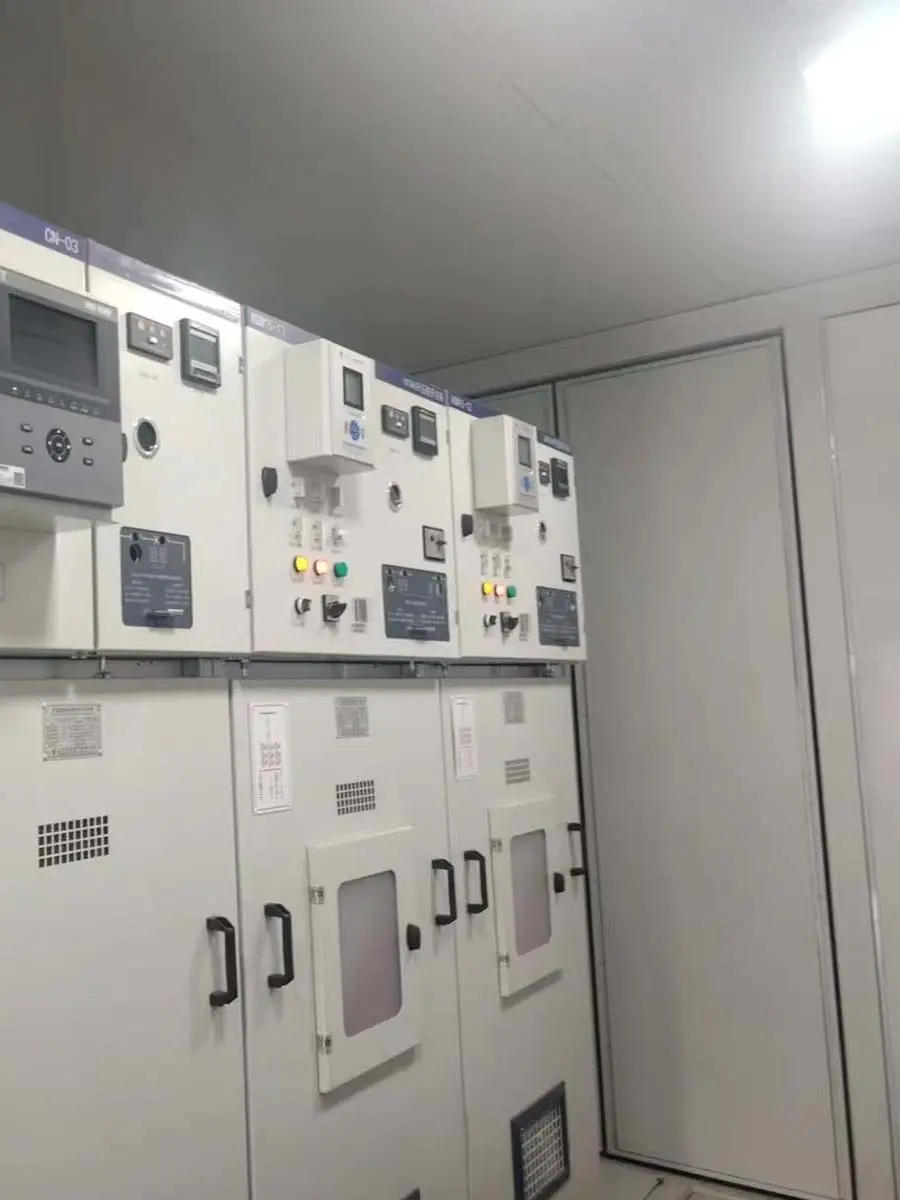

35kV high-voltage switchgear, power transmission successful
-

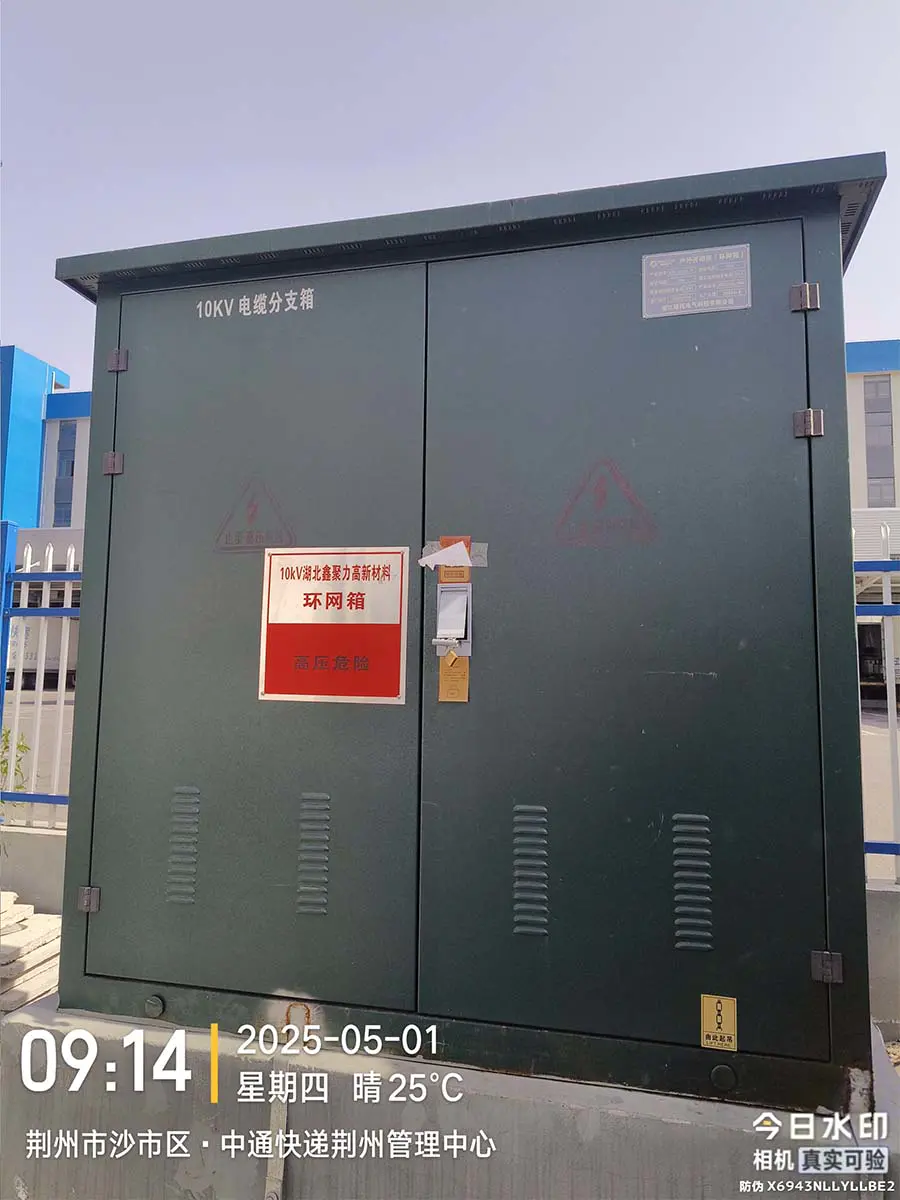

10kV ring main unit, VCB
-

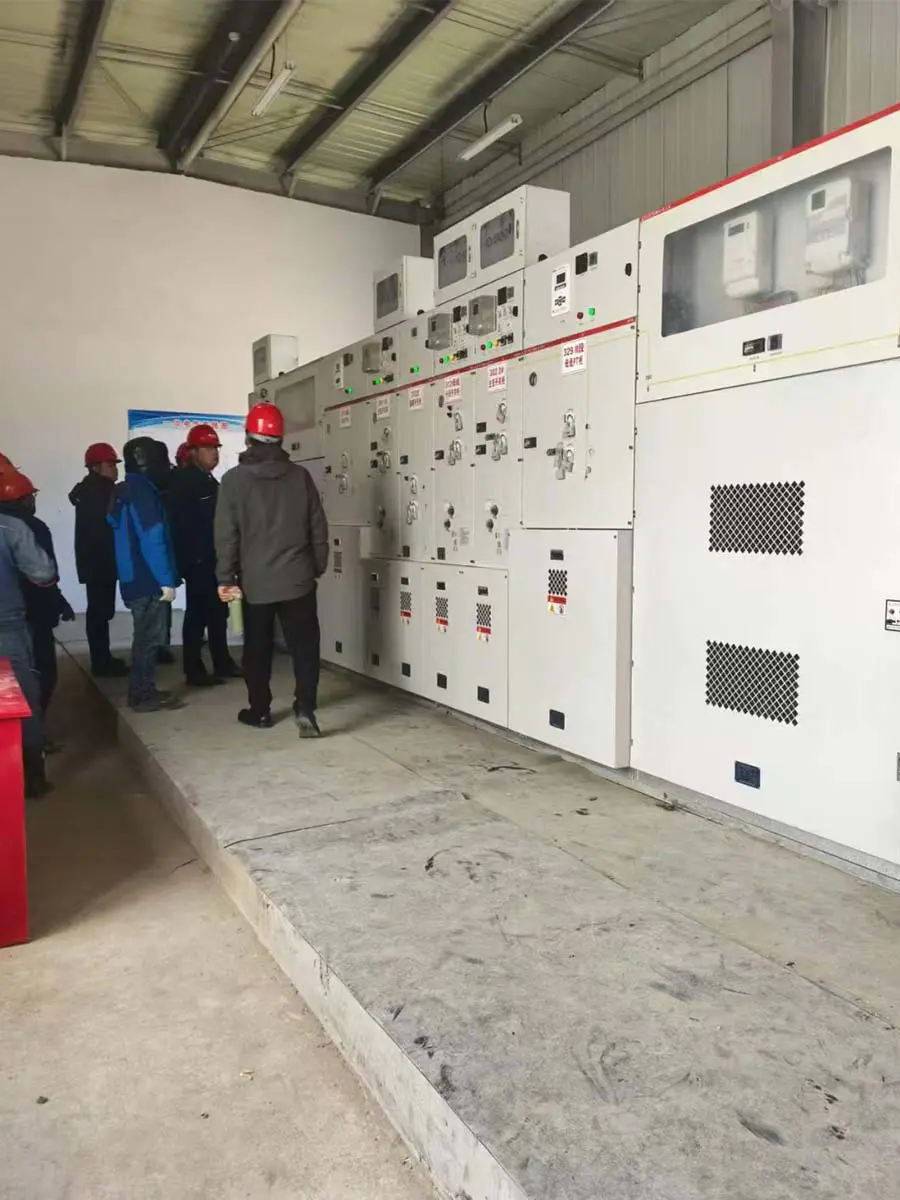

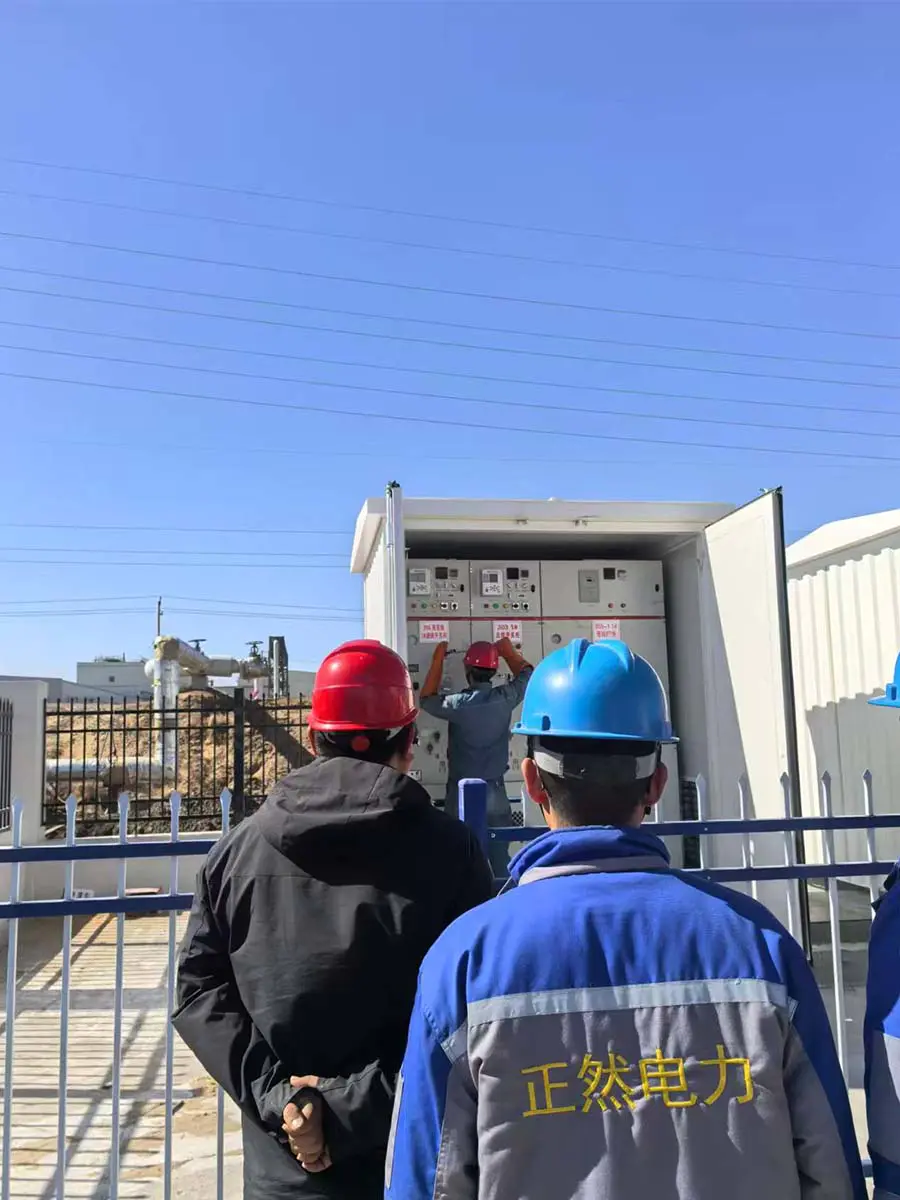

35kV gas-insulated switchgear, VCB
-

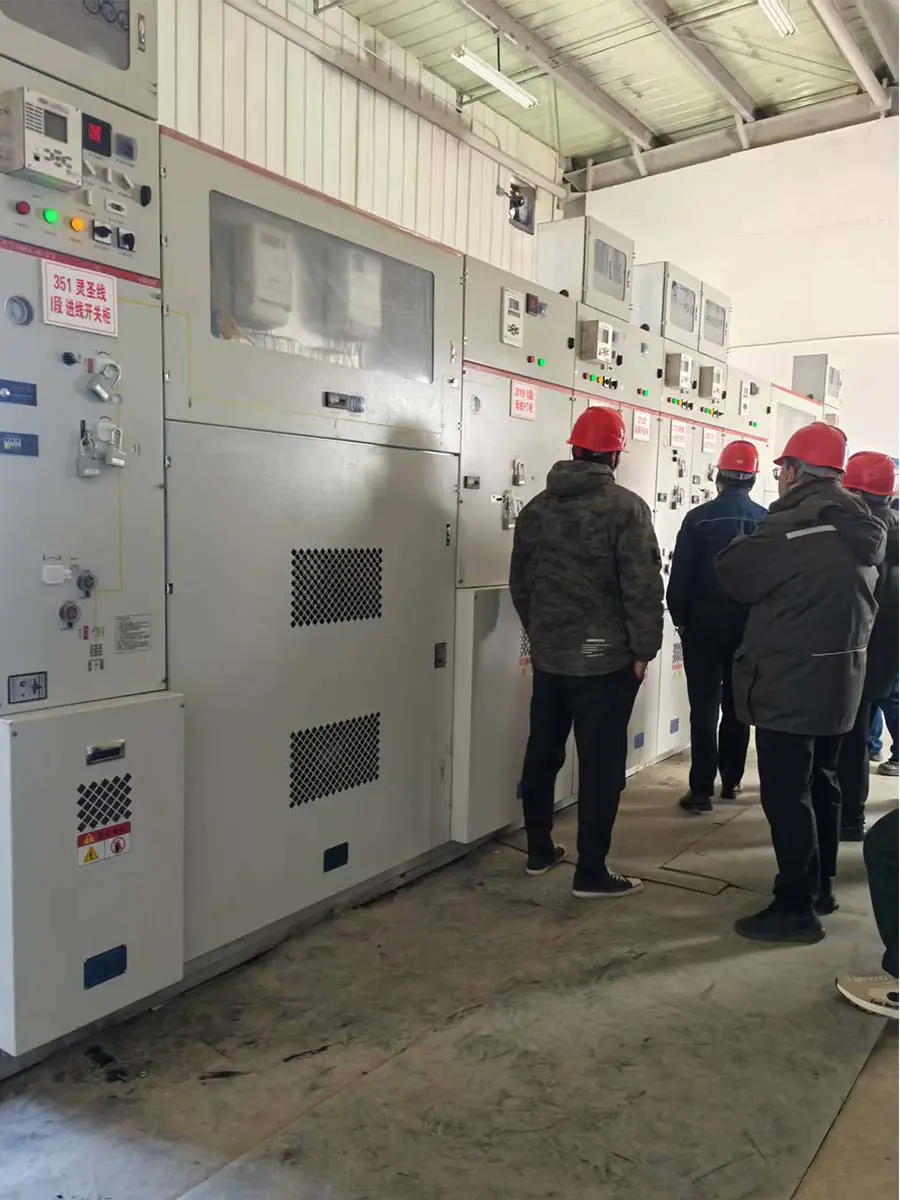

35kV gas-insulated switchgear, VCB
-
35kV gas-insulated switchgear, VCB
| Paraméter kategória | Specifikáció | Megjegyzések |
| Névleges feszültség | 12 kV | Szabvány az elosztó hálózatokhoz |
| Névleges áram | 400A, 630A, 1250A | Közös értékelések állnak rendelkezésre |
| Névleges rövid idejű ellenállási áram | 16 kA, 20 kA, 25 kA | |
| Névleges rövidzárlati megszakító áram | 16 kA, 20 kA, 25 kA | |
| Névleges csúcsállósági áram | 40 kA, 50 kA, 63 kA | |
| Névleges szigetelési szint | Teljesítmény Frekvencia: 42 kV / Villámimpulzus: 75 kV | (1 perc) |
| Mechanikai élettartam | 10 000 művelet | Minimum |
| Elektromos élettartam | 10 000 művelet (at rated current) | |
| Megszakító médium | Vákuum | Kerámia palackba zárva |
| Működési mechanizmus | Rugós / Elektromágneses | |
| Vezérlőfeszültség | AC/DC 110V, 220V | Gyakori lehetőségek |
| Teljes méretek (kb.) | 900 x 800 x 1200 mm (Ma x SZ x Mé) | Konfigurációnként változik |
| Telepítési mód | Pólusra szerelhető / Földre szerelhető | Kültéri használatra |
| Környezeti hőmérséklet | -30°C és 40°C között |
