Nagyker ZW28 kültéri vákuum megszakító pólusra szerelt középfeszültség elosztáshoz
Otthon / Termékek / Vákuum-megszakítók / Kültéri vákuum-megszakítók / ZW28 kültéri vákuum megszakító pólusra szerelt középfeszültség elosztáshoz
Ha túláram vagy rövidzárlat van az áramkör kimenő vonalában, az áramváltó érzékeli az áramjelet, amelyet a vezérlőhöz továbbít. A vezérlő egy parancsot ad ki a mechanizmus kioldására, amely a vákuumcső belsejében lévő dinamikus és statikus érintkezők szétválását hajtja végre, ezáltal eléri a leválasztást és az áramkör levágását, védő szerepet tölt be.
| ① Testreszabhatjuk és segítjük az ügyfeleket a megfelelő transzformátor kapacitás kiválasztásában a telephely alapján, az áramlási sebesség és a vágási érték beállításában |
 |
| ② Gazdag gyártási tapasztalattal, professzionális mérnökeinkkel, valamint kiterjedt helyszíni hibakeresési és telepítési tapasztalattal rendelkezünk. Évente több mint 3000 darabot gyártunk megbízható minőségben |
 |
| ③ Professzionális hibakereső berendezéssel és ellenőrző személyzettel rendelkezünk |
 |

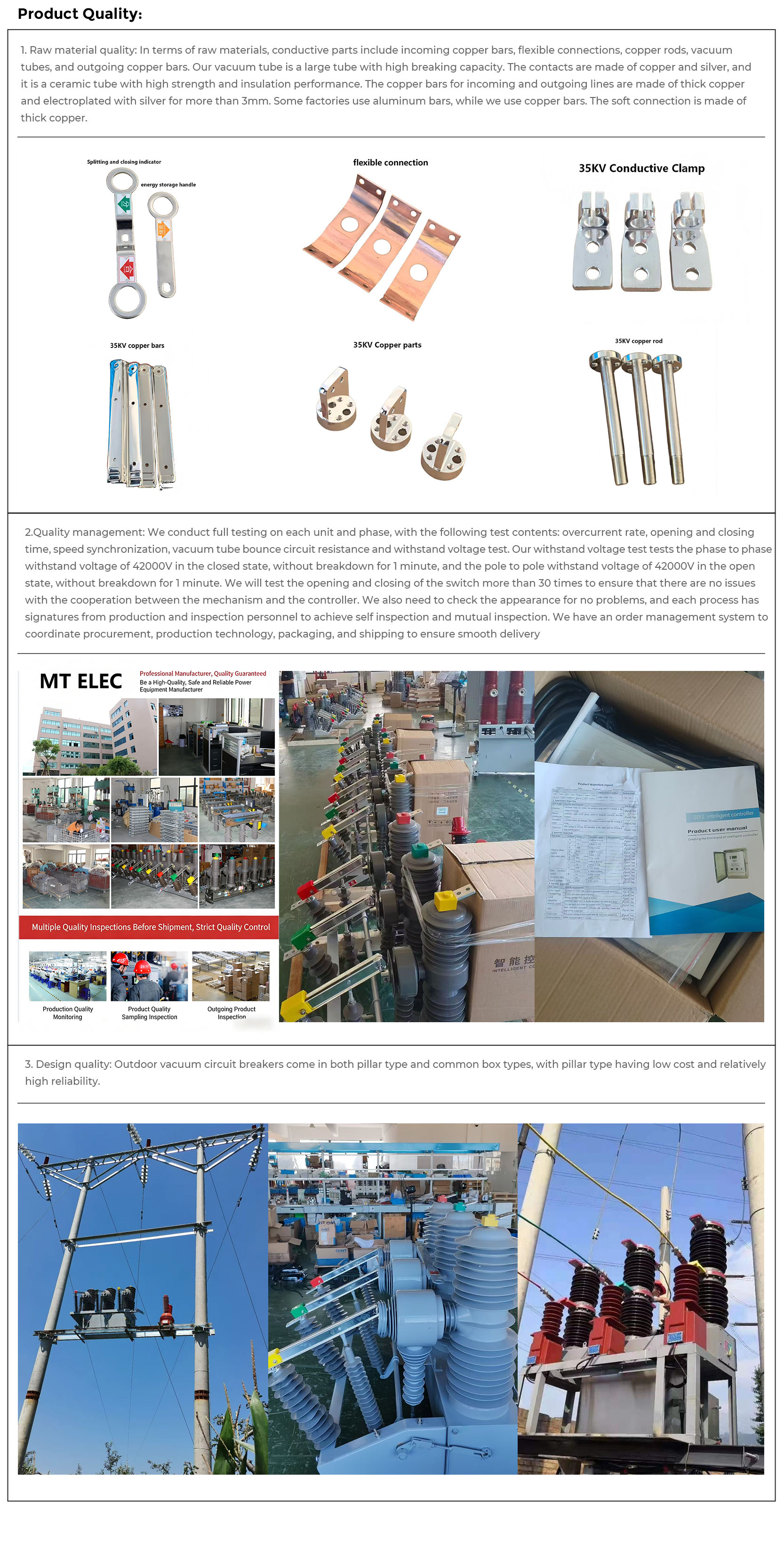

| ④Vákuumcsöveink nagy csövek, vezetőképes részekkel rézből |
| |
A szállítás biztonsága érdekében elektromos termékeinket megerősített fa ládákban exportáljuk. A ládák hőkezelésen esnek át, és ISPM-15 jelzést viselnek, ami lehetővé teszi a gyors vámkezelést. A megemelt alapkialakítás megkönnyíti a targonca kezelését, míg a belső lengéscsillapító rögzítés biztosítja a termékek épségét. Minden külső láda egyértelműen feliratozott, és megfelel a nemzetközi logisztikai szabványoknak.
-
High-Voltage Switch Cable
-
High-Voltage Switch Cable
-
High-Voltage Switch Cable
-
10kV Ring Main Unit VCB
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
35kV high-voltage switchgear successfully energized VCB
-
35kV Gas-Insulated Switchgear VCB
| Paraméter kategória | Specifikáció | Megjegyzések |
| Névleges feszültség | 12 kV | Szabvány az elosztó hálózatokhoz |
| Névleges áram | 400A, 630A, 1250A | Egyedi értékelések állnak rendelkezésre |
| Névleges rövidzárlati megszakító áram | 16 kA, 20 kA, 25 kA | |
| Névleges rövid idejű ellenállási áram | 16 kA / 4 s, 20 kA / 4 s, 25 kA / 4 s | |
| Névleges csúcsállósági áram | 40 kA, 50 kA, 63 kA | |
| Névleges szigetelési szint | Teljesítmény Frekvencia: 42 kV (1 perc) / Villámimpulzus: 75 kV | |
| Mechanikai élettartam | 10 000 művelet | |
| Elektromos élettartam | 10 000 művelet (at rated current) | Teljes kapacitás megszakítása |
| Megszakító médium | Vákuum | Lezárt kerámia palack |
| Működési mechanizmus | Tavasz | Kézi vagy motoros |
| Vezérlőfeszültség | AC/DC 110V, 220V | Opcionális 24V, 48V |
| Védelmi fokozat | IP67 | Alkalmas zord környezetekhez |
| Méretek (H×Sz×M) | 880 × 560 × 680 mm | Kompakt kialakítás |
| Súly | kb. 130 kg | Könnyen telepíthető |
| Telepítési mód | Pólusra szerelhető | Kültéri használatra |

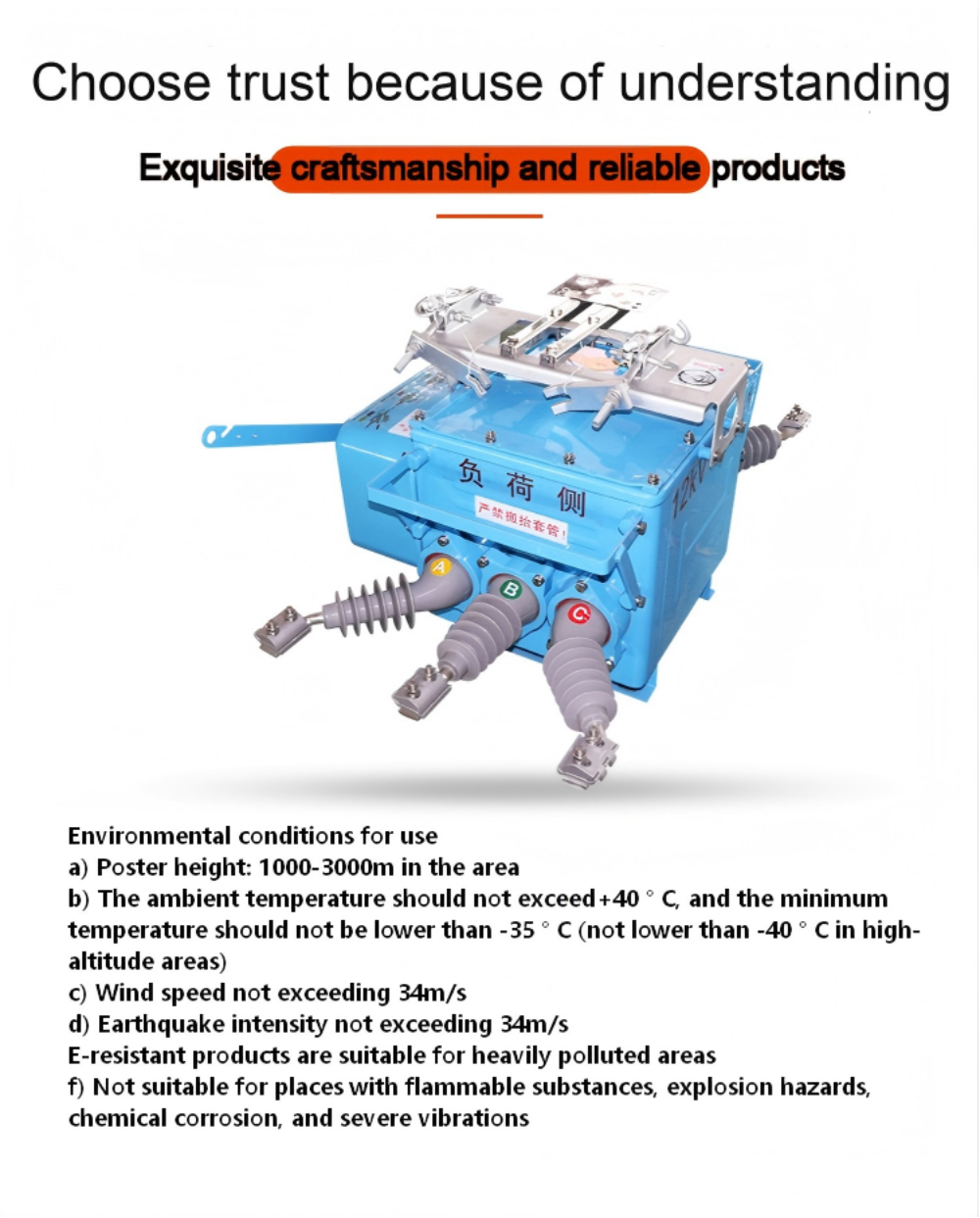

| Környezeti hőmérséklet | -40°C és 55°C között | Széles működési tartomány |
| Magasság | ≤ 4000 m | Nagy magasságú változat elérhető |
