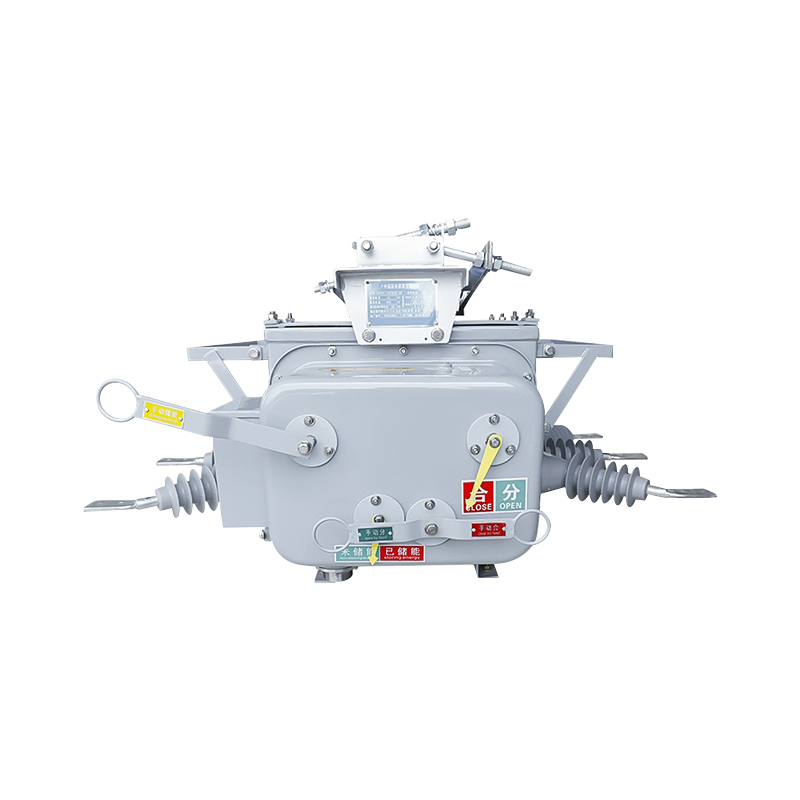

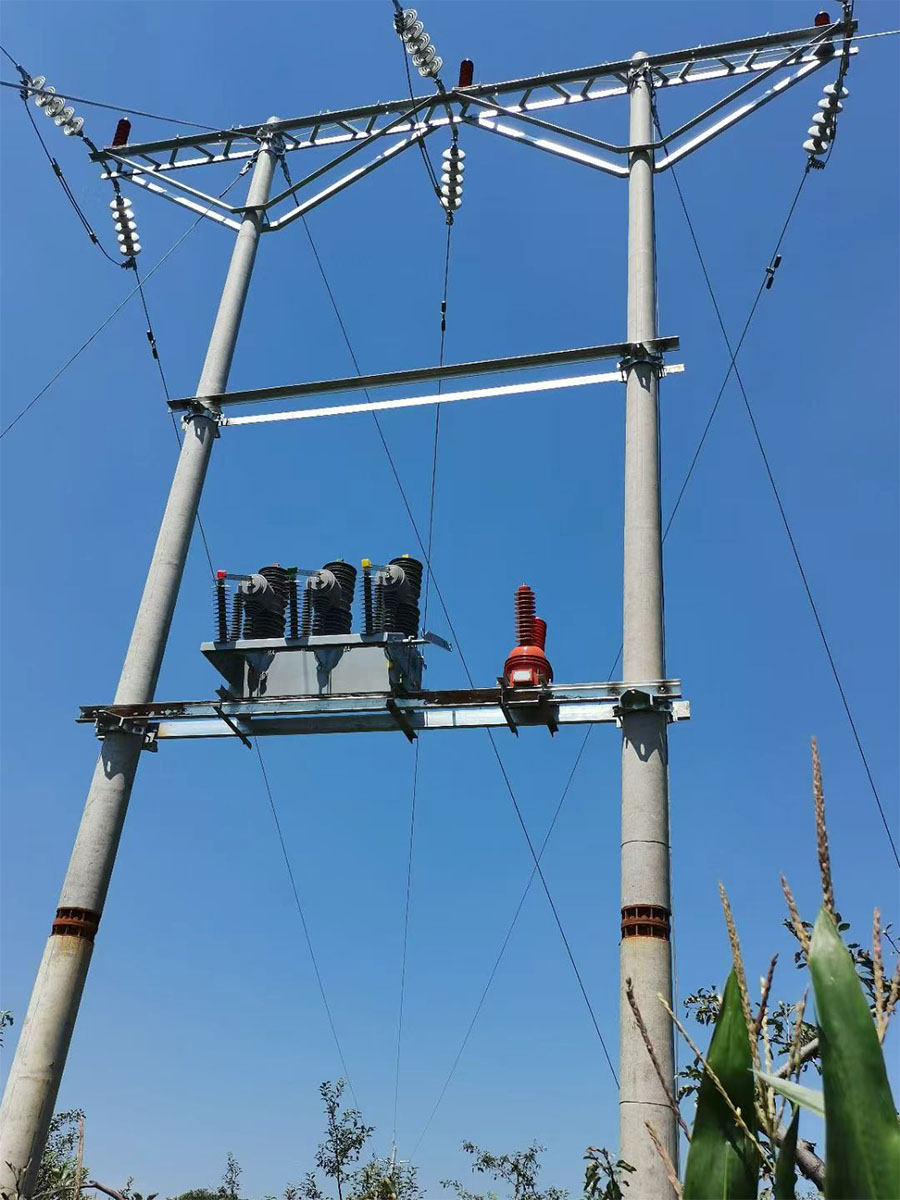

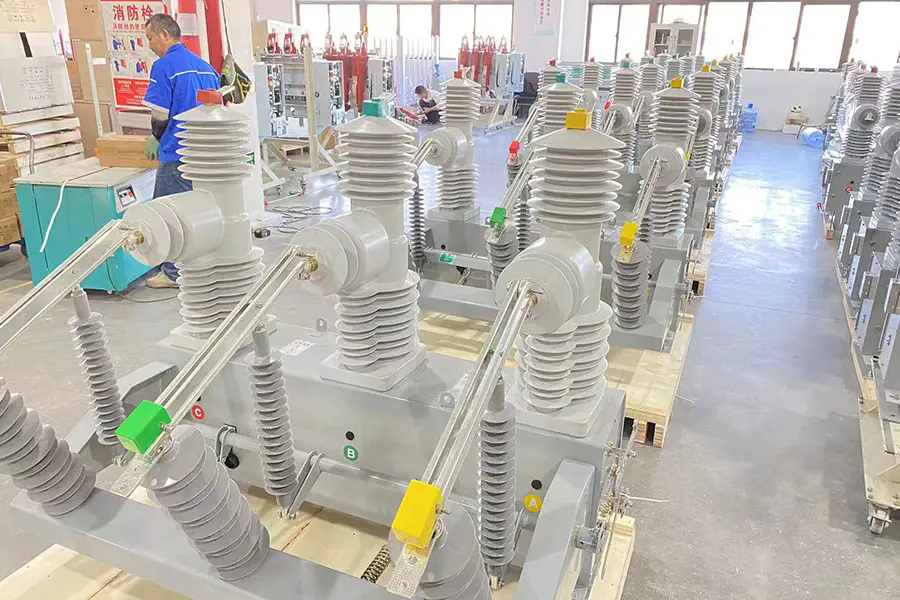

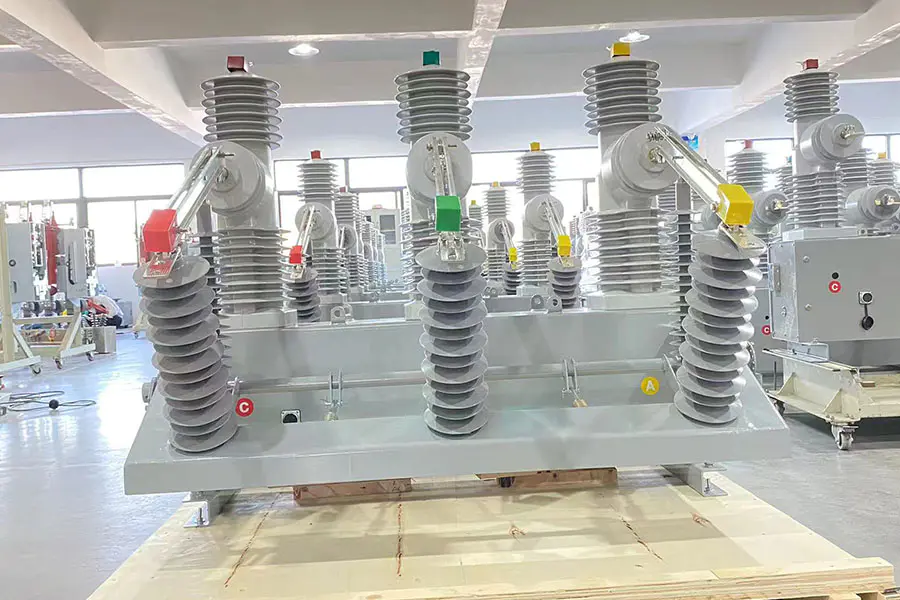

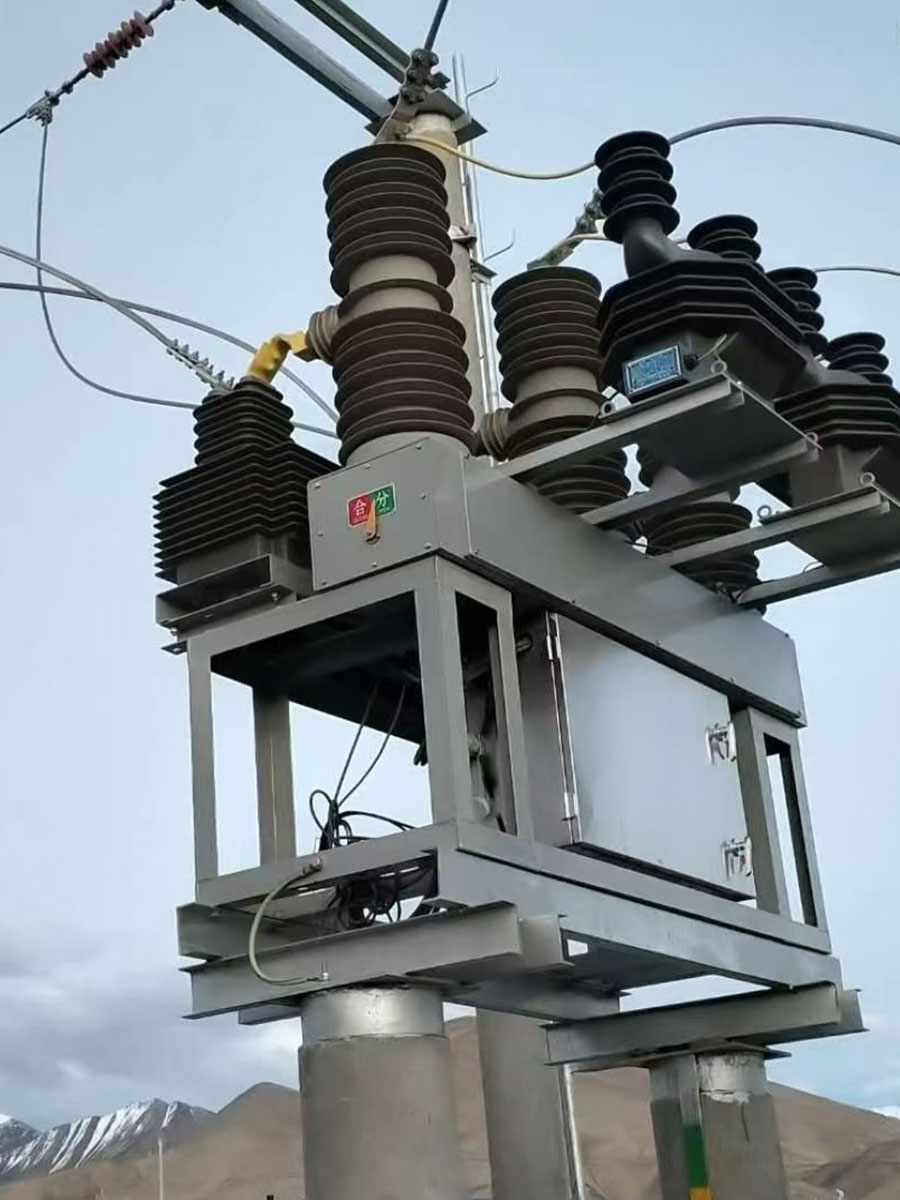

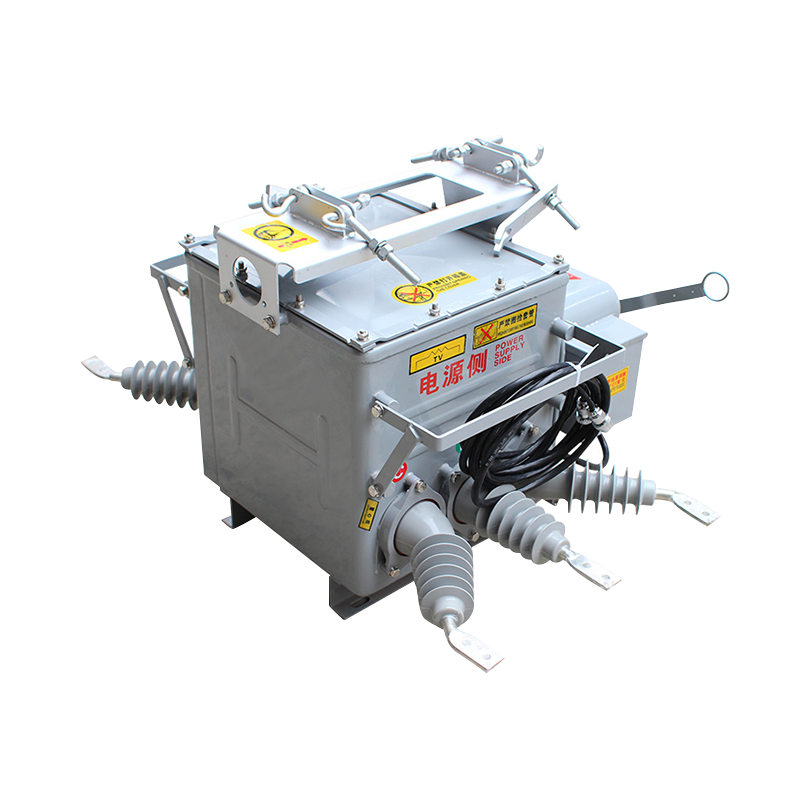

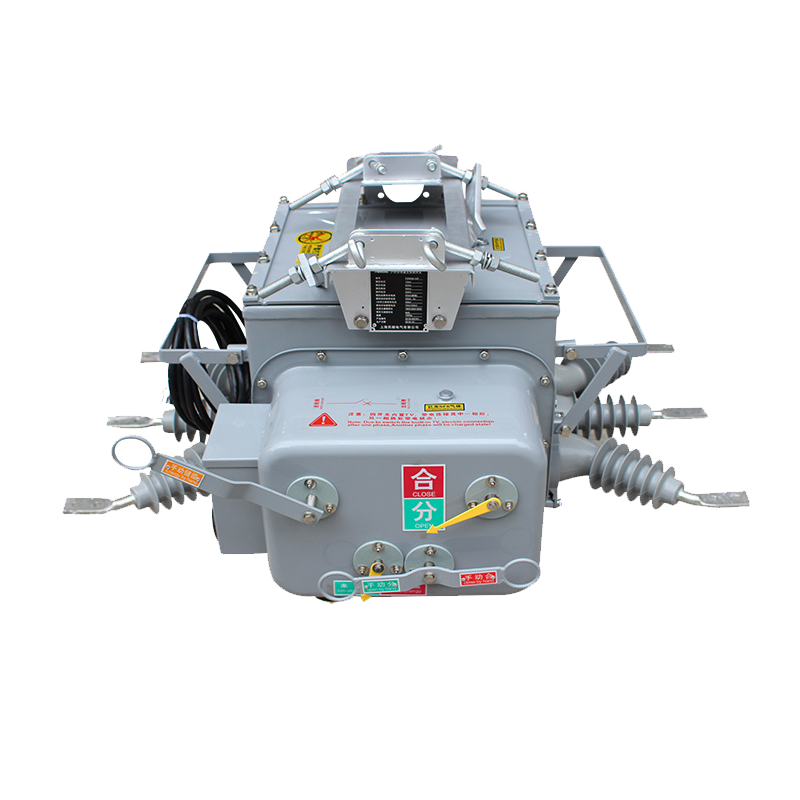

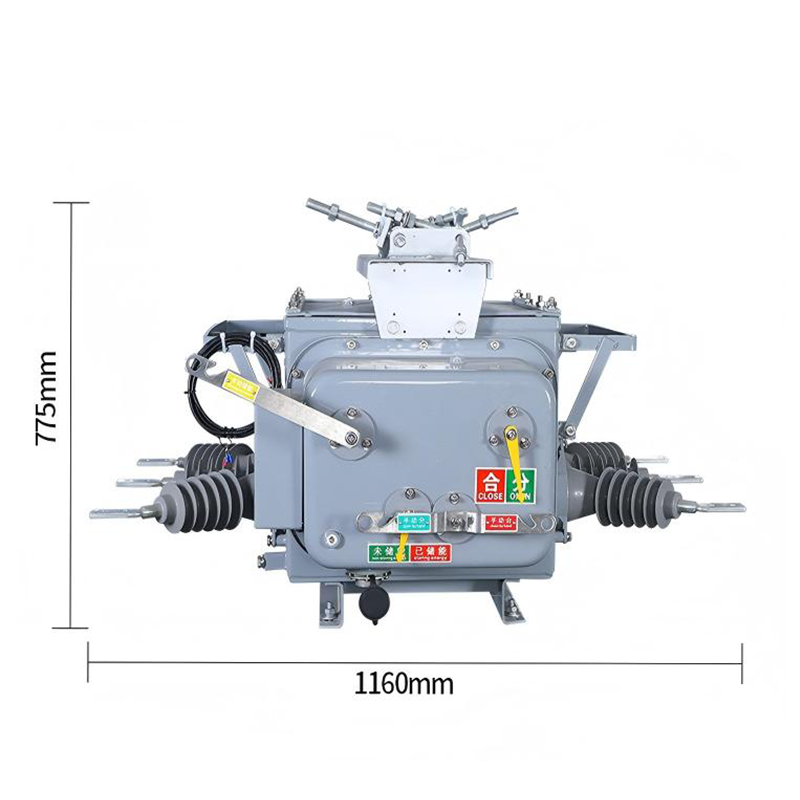

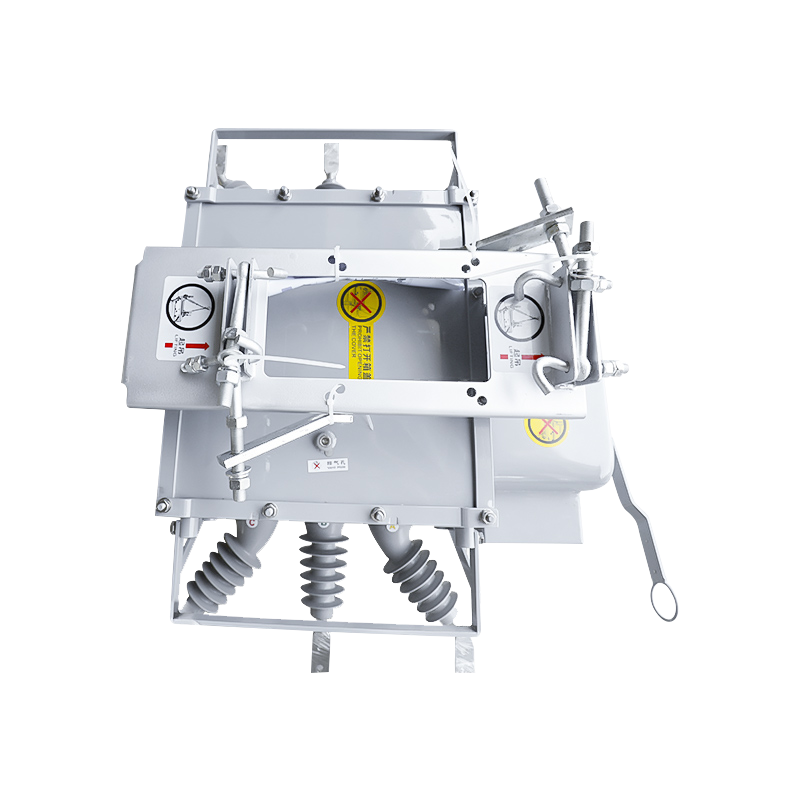

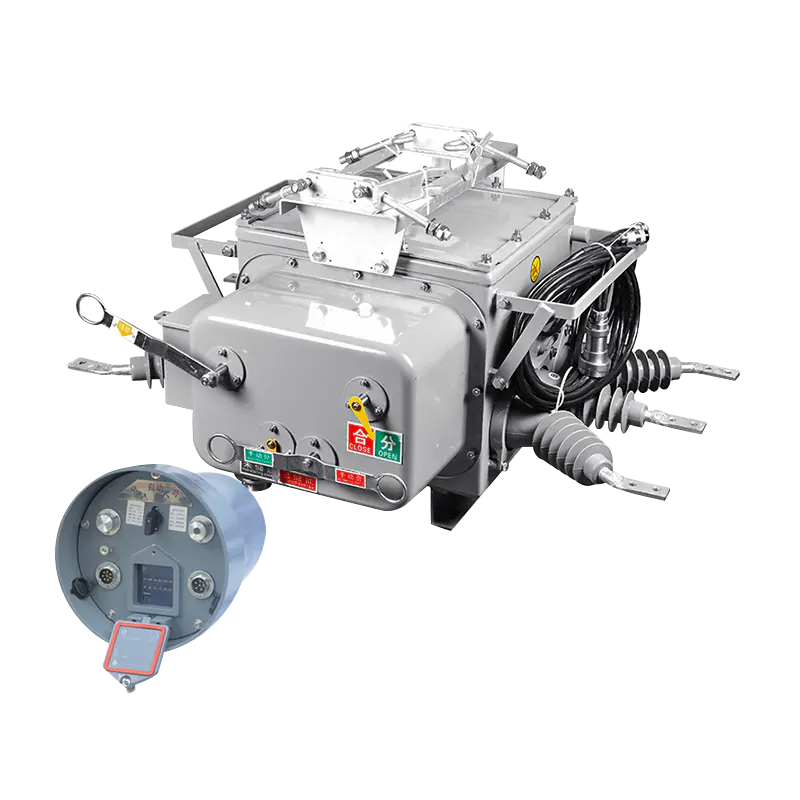

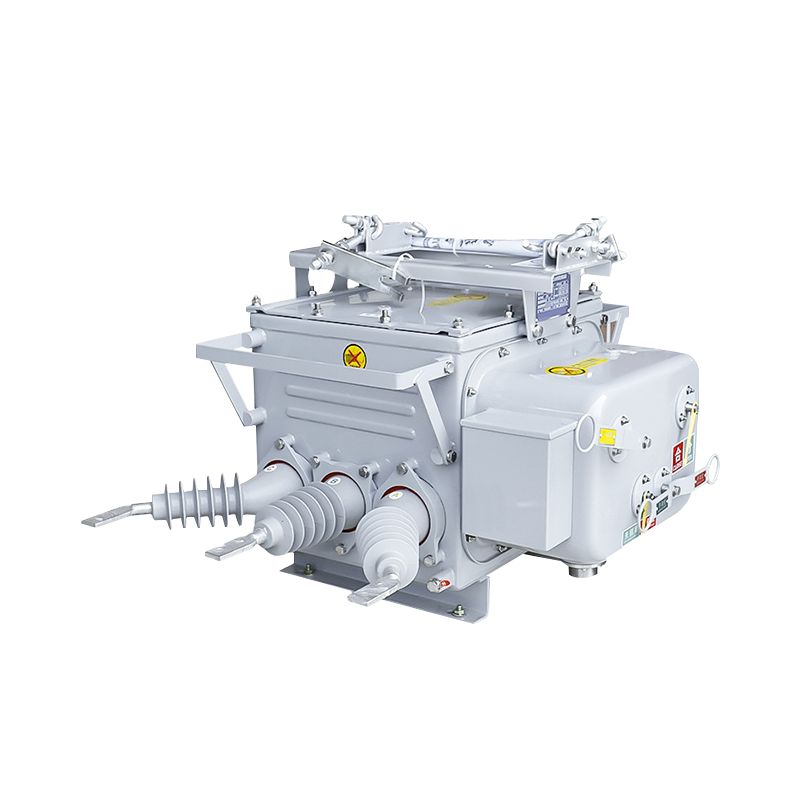

ZW20 kültéri vákuum megszakító pólusra szerelt középfeszültség elosztáshoz

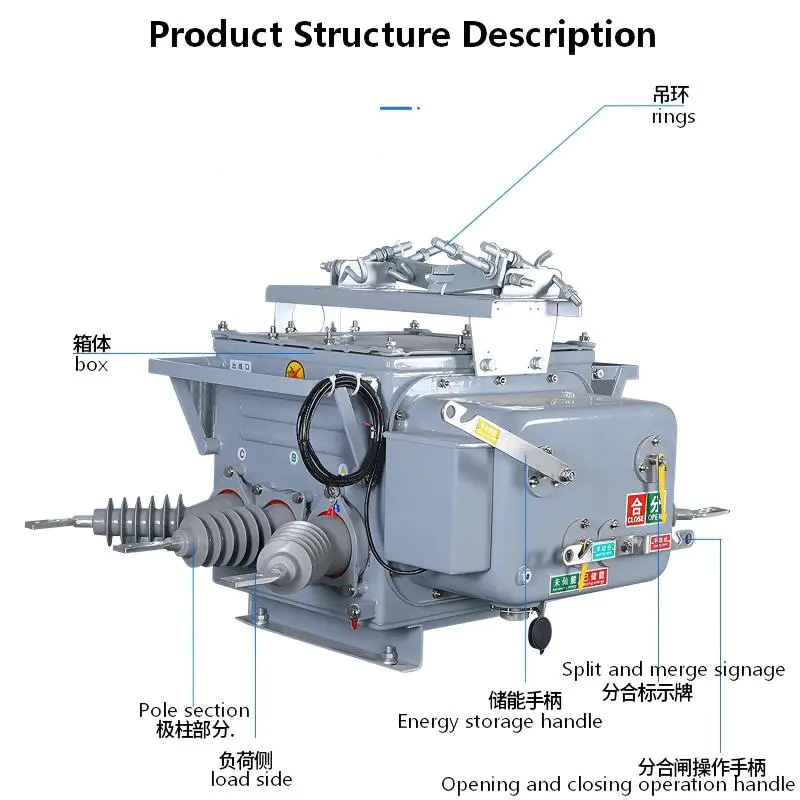

Ez a megszakító egy integrált kültéri intelligens áramelosztó eszköz, amely főként három részre oszlik:

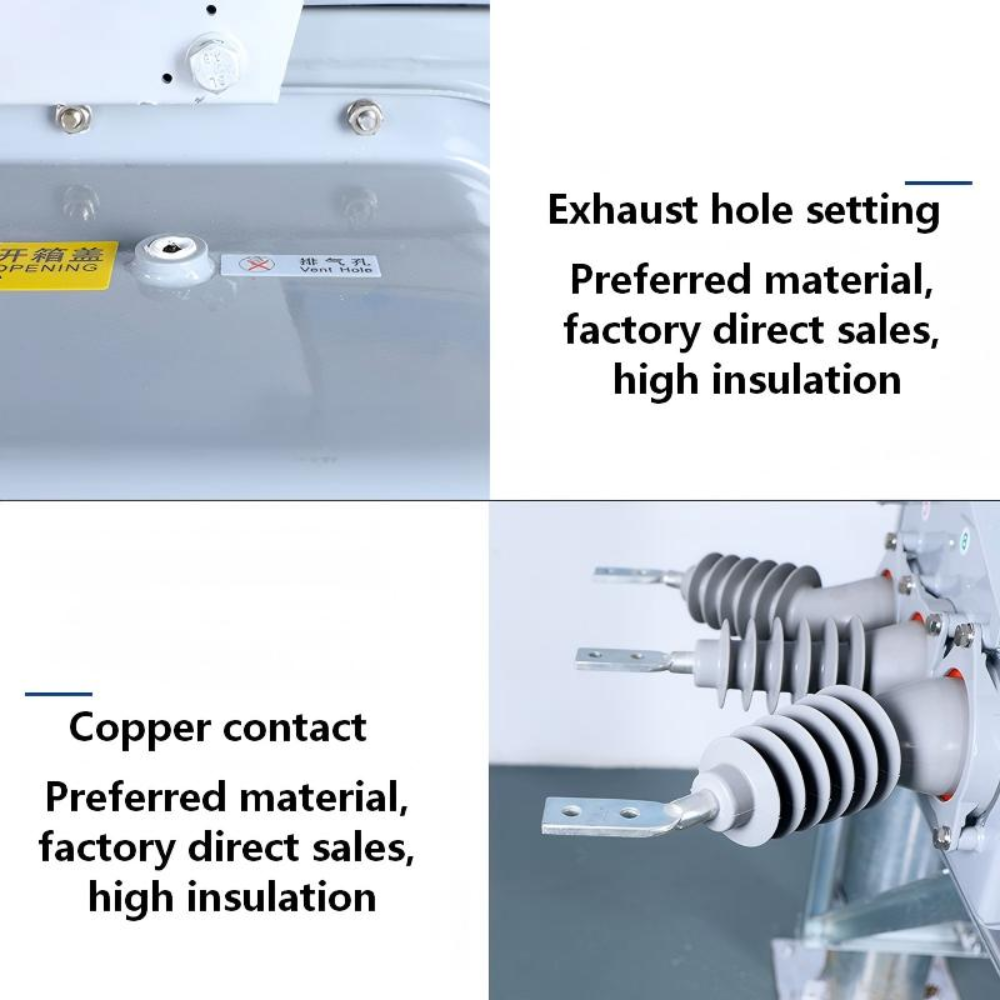

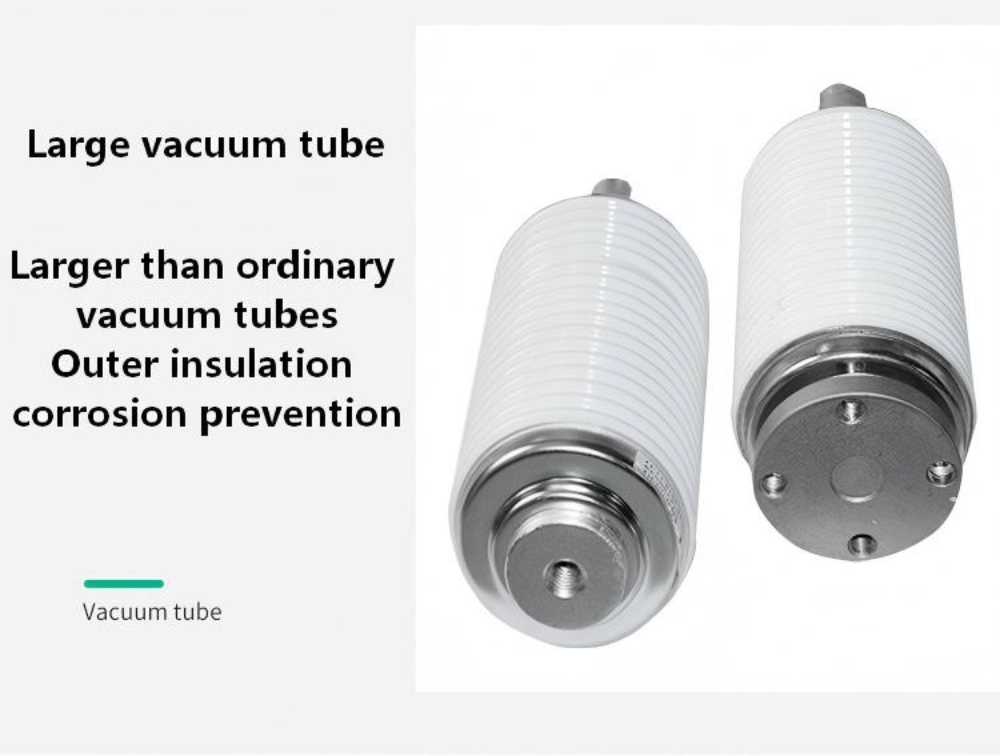

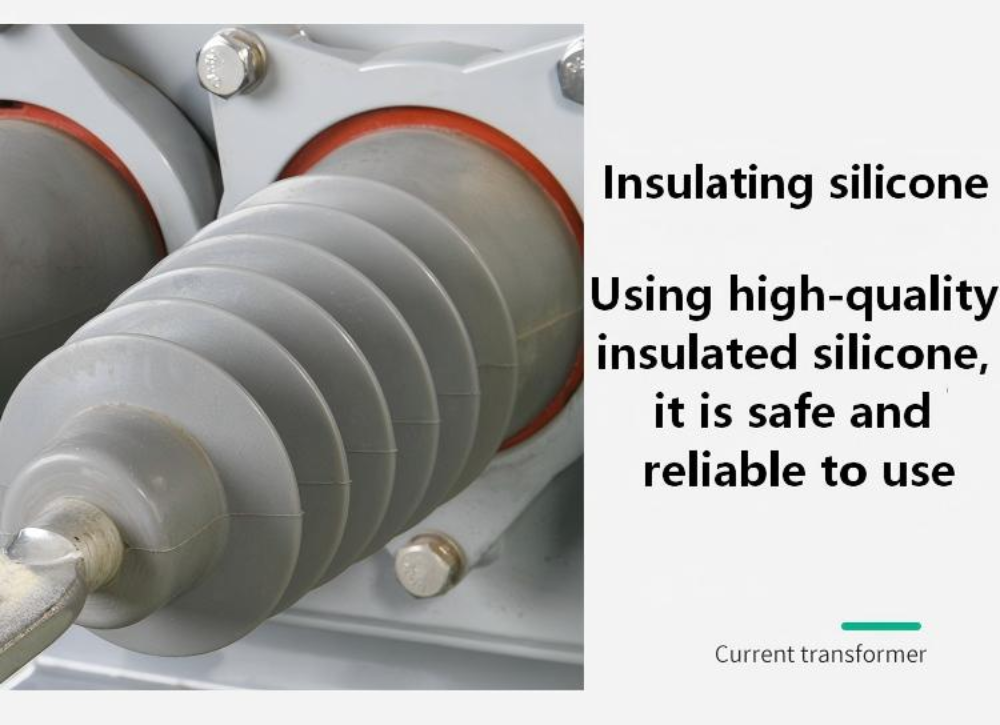

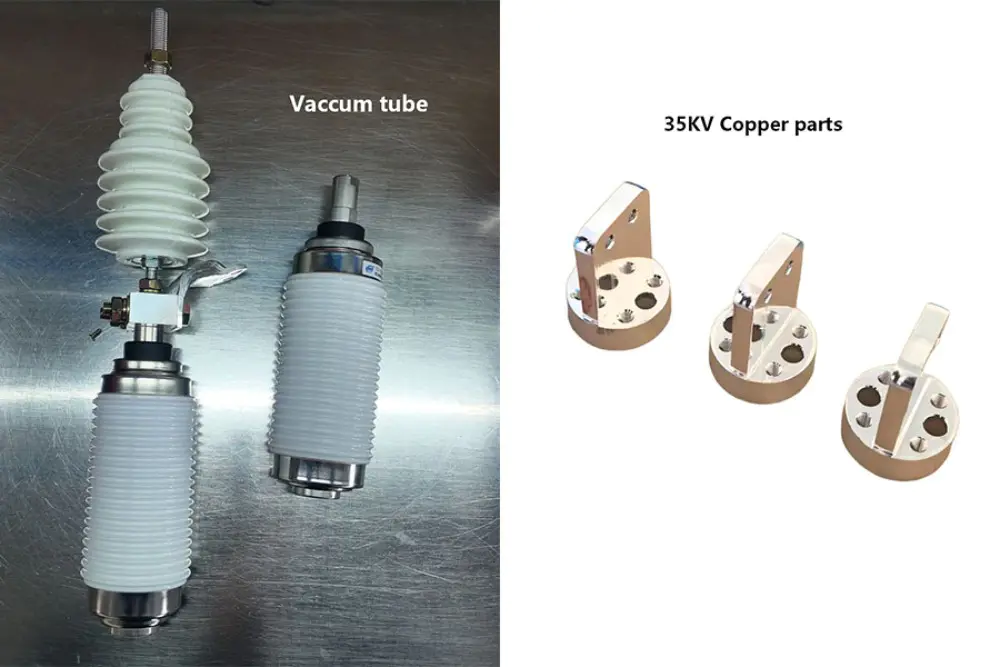

Megszakító test: Ez a berendezés magja. A vezető áramkör pontosan csatlakozik a vákuumív oltókamrához olyan alkatrészeken keresztül, mint a bejövő és kimenő vezető pólusok, vezető bilincsek stb., hogy elérje az áram be- és kikapcsolását. Szigetelés és tömítés tekintetében a kialakítás kitűnő: a vezető rúd epoxigyantából és egyéb anyagokból készült, amelyek egészében öntöttek, így biztosítva a kiváló külső szigetelési teljesítményt; Ugyanakkor a héj kiforrott tömítési technológiát és tömítőelemeket, például "O" gyűrűket alkalmaz a jó általános légtömörség biztosítása érdekében.

Működési mechanizmus: A mechanizmus átfogó funkciókkal rendelkezik, támogatja az elektromos energia tárolását és a nyitást/zárást, miközben megtartja a kézi működtetés vészhelyzeti funkcióját is. Több komponenst is integrál, mint például zárórugókat, energiatároló rendszereket, kioldóeszközöket, nyitó- és zárótekercseket, valamint segédkapcsolókat, és a megszakító pontos működését irányító "vezérlőközpont".

Komplett készlet: A határ-vákuum-megszakítók teljes készlete nem egy készülék, hanem egy rendszer. Főleg ZW20A-12 vákuum-megszakítóból áll, amely a logikai megítélés érdekében FDR-02 vagy CH-40 intelligens vezérlővel van párosítva, és feszültségtranszformátorral (JDZW-10) van kiegészítve a jelek biztosítására, így teljes karbantartást nem igénylő megoldást alkot.

Ennek az eszköznek az alapértéke az intelligens és automatizált hibakezelési képességekben rejlik, amelyek főként három fő funkciót valósítanak meg:

Fázisok közötti rövidzárlat automatikus leválasztása: Ha a felhasználói leágazó vezetékben fázis-fázis rövidzárlat lép fel, az gyorsan kioldhat a magasabb szintű alállomás védelmi művelete előtt, és zárolt állapotot tarthat fenn, szigorúan korlátozva a hibát a felhasználói oldalon, és megakadályozva, hogy az érintse a fő elektromos hálózatot és a többi felhasználót.

Egyfázisú földelési hiba automatikus eltávolítása: A felhasználói oldalon előforduló egyfázisú földelési hibák esetén kezdeményezheti az automatikus leválasztást és a hiba megszüntetését. Ez a folyamat nagyon gyors, szinte észrevehetetlenné teszi a magasabb szintű alállomás és a vonal többi felhasználója számára, ami jelentősen javítja a tápellátás megbízhatóságát és a felhasználói élményt.

Gyorsan megtalálja a hibapontot: Intézkedés után aktívan jelentheti a hibainformációkat. A karbantartó személyzet speciális berendezéseket (például kézi számítógépeket) használhat az adatok gyors helyszíni kiolvasására, a hibák okának és a felelős felhasználók pontos meghatározására, ezáltal jelentősen csökkentve a hibaelhárításhoz és az áramellátás helyreállításához szükséges időt.
