Nagyker VD4 12kV középfeszültségű beltéri vákuum megszakító, 630A–1250A
Otthon / Termékek / Vákuum-megszakítók / Beltéri vákuum megszakítók / VD4 12kV középfeszültségű beltéri vákuum megszakító, 630A–1250A
- High Voltage Vacuum Circuit Breaker
- VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
- VCB Composition
Normál körülmények között a főérintkezők zárva maradnak a folyamatos áram áramlása érdekében. Túláram vagy rövidzárlat észlelésekor a rugós mechanizmus gyorsan leválasztja az érintkezőket, és ívet hoz létre a vákuummegszakítóban. Az ív lehűl és kialszik, biztonságosan leválasztva a hibás áramkört, és megakadályozva a későbbi berendezések károsodását. Ez biztosítja a magas működési megbízhatóságot és minimális karbantartási igényt.
 |  |

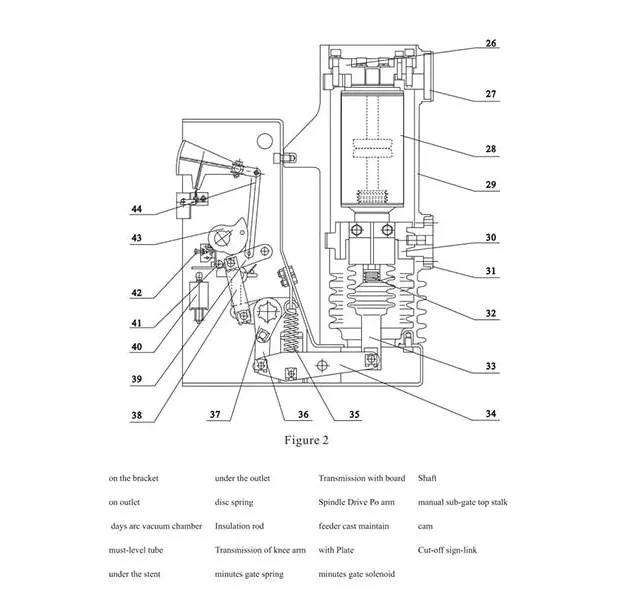

Terméktartozékok
Insulating Cylinder
Bearer Supporting Bracket
Touch And Touch Arm Cover
Flexible Connection
Moving Contact

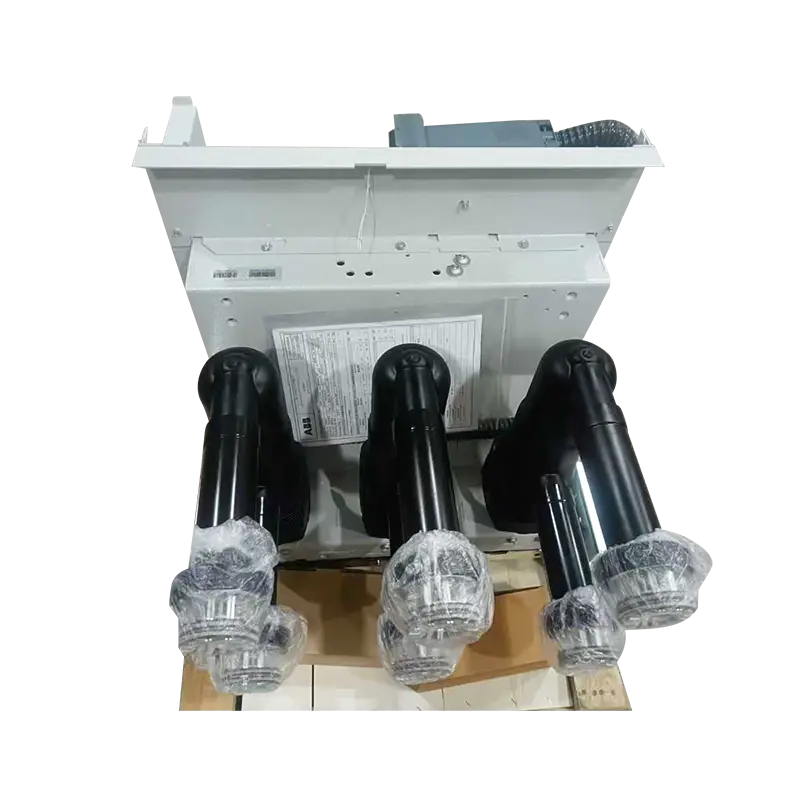

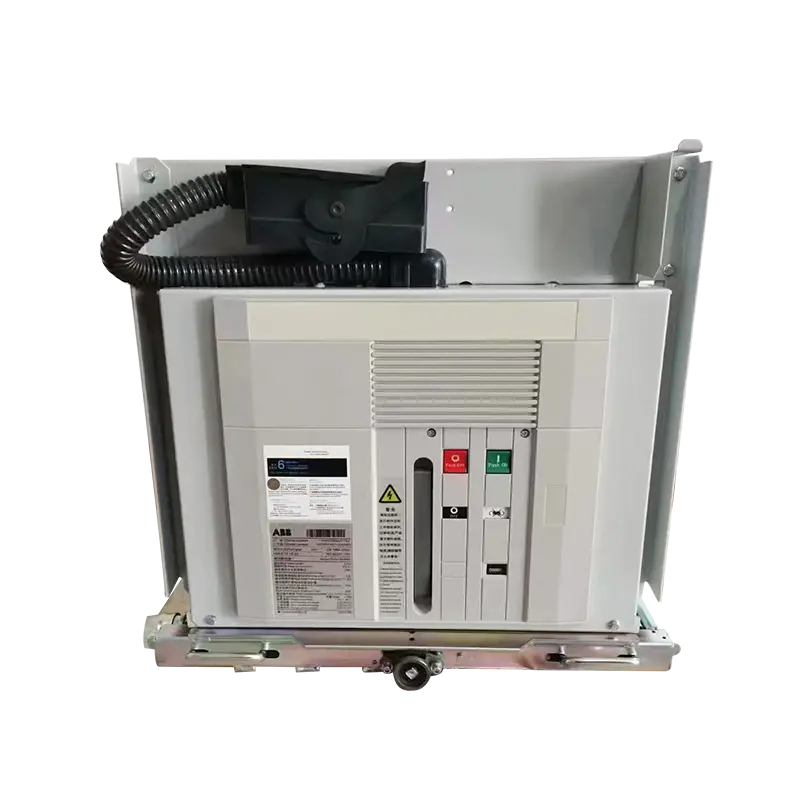

Main Product
Insulating Cylinder
Vaccum Tube

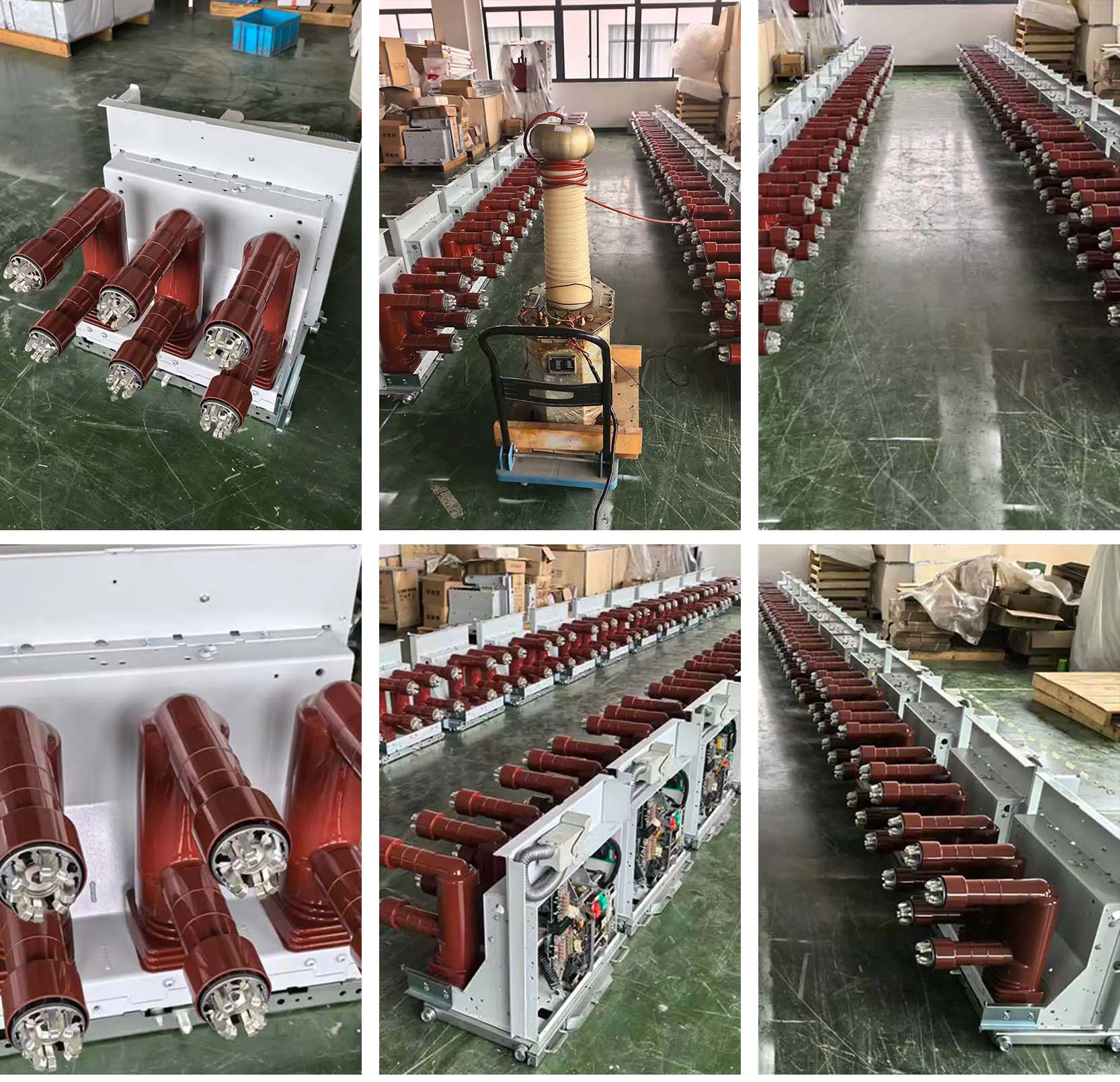

- Withstand Voltage Test
- Product Debugging
- Product Debugging
- Product Debugging
- Product Debugging
- Withstand Voltage Test
- Mechanical Characteristic Testing
- Product Debugging
- Test the opening and closing speed, time, synchron
- High Voltage Vacuum Circuit Breaker
- VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

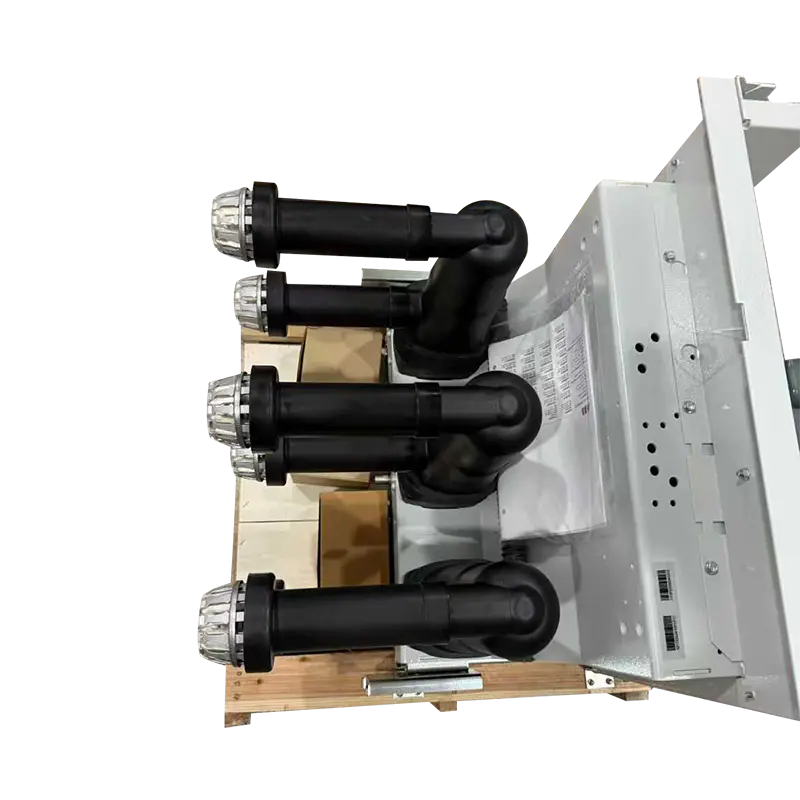

A szállítás biztonsága érdekében elektromos termékeinket megerősített fa ládákban exportáljuk. A ládák hőkezelésen esnek át, és ISPM-15 jelzést viselnek, ami lehetővé teszi a gyors vámkezelést. A megemelt alapkialakítás megkönnyíti a targonca működését, míg a belső lengéscsillapító rögzítés biztosítja a termékek épségét. Minden külső láda egyértelműen feliratozott, és megfelel a nemzetközi logisztikai szabványoknak.
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
| Nem | Tétel | Egységek | Számoljon értéket |
| 1 | A névleges feszültség | - | 12 24 35 |
| 2 | A névleges feszültség (short-term frequency tolerance 1min) | kV | 42 |
| 3 | A névleges feszültség tolerance lightning shocks peak | - | 75 |
| 4 | Névleges frekvencia | Hz | 50 |
| 5 | Névleges áram | A | 630, 1250 |
| 630, 1250、1600、2000、2500、3150 | |||
| 1250, 1600, 2000, 2500, 3150, 4000 | |||
| 6 | Névleges rövidzárlati áram | kA | 20/25, 31,5, 40 |
| 7 | A névleges feszültség short tolerance | kA | 20/25, 31,5, 40 |
| 8 | Névleges rövid időtartamú | s | 4 |
| 9 | Névleges áram peak tolerance | kA | 50/63, 80, 100 |
| 10 | Névleges zárlati áram zár | kA | 50/63, 80, 100 |
| 11 | A szekunder áramkör frekvenciájának feszültségtűrése 1 perc) | V | 2000 |
| 12 | Névleges singleback kondenzátor beállított nyitott áramköri áram | A | 630/400 (40 kA 800/400) |
| 13 | A névleges kondenzátor zárási áramokat állít be | kA | 12,5 (a frekvencia legfeljebb 1000 Hz) |
| 14 | Féktörési idő (névleges feszültség) | ms | ≤50 |
| 15 | Betáplálási idő (névleges feszültség) | ms | ≤100 |
| 16 | Mechanikai élettartam | - | 20000 |
| 17 | Névleges áram open circuit times (life) | Váltás | 20000 |
| 18 | Névleges rövidzárlati áram szakadt áramkör | - | 50 (40kA≤30) |
| 19 | A dinamikus és statikus érintkezés lehetővé teszi a kopásvastagságot | mm | 3 |
| 20 | A névleges üzemi feszültség adagoló | - | - |
| 21 | A névleges feszültség break-brake operations | V | AC110/220 DC110/220 |
| 22 | A tárolómotor névleges feszültsége | - | - |
| 23 | A tárolómotor névleges teljesítménye | W | 70 |
| 24 | Tárolási idő | s | ≤10 |
| 25 | Az érintkező nyitási távolsága | mm | 11 ± 1 |
| 26 | Szuper utazás | - | 3,5 ± 0,5 |
| 27 | Záró érintkező visszapattanási ideje | ms | ≤240(A≤3) |
| 28 | Háromfázisú pontok, amelyek a szexualitás különböző szakaszaiban záródnak | - | ≤2 |
| 29 | Átlagos kapusebesség (érintkezőtávolság-6 mm) | m/s | 0,9–1,2 |
| 30 | Átlagos zárási sebesség (6 mm-es érintkezőzárás) | m/s | 0,5–0,8 |
| 31 | Vezető elektromos áramkör ellenállás | μΩ | ≤50(630a)、≤45(1250A) ≤35 (1600–2000A)、≤250 (2400) |
| 32 | A kontaktor adagoló érintkezési nyomása | N | 2000±200(2000A)、2400±200(25kA) 3100±200 (31.5kA)、4250±250(40kA) |
| 33 | A névleges működési sorrend | - | Pontok - 0,3s - és pontok 180-as évek - és - |
