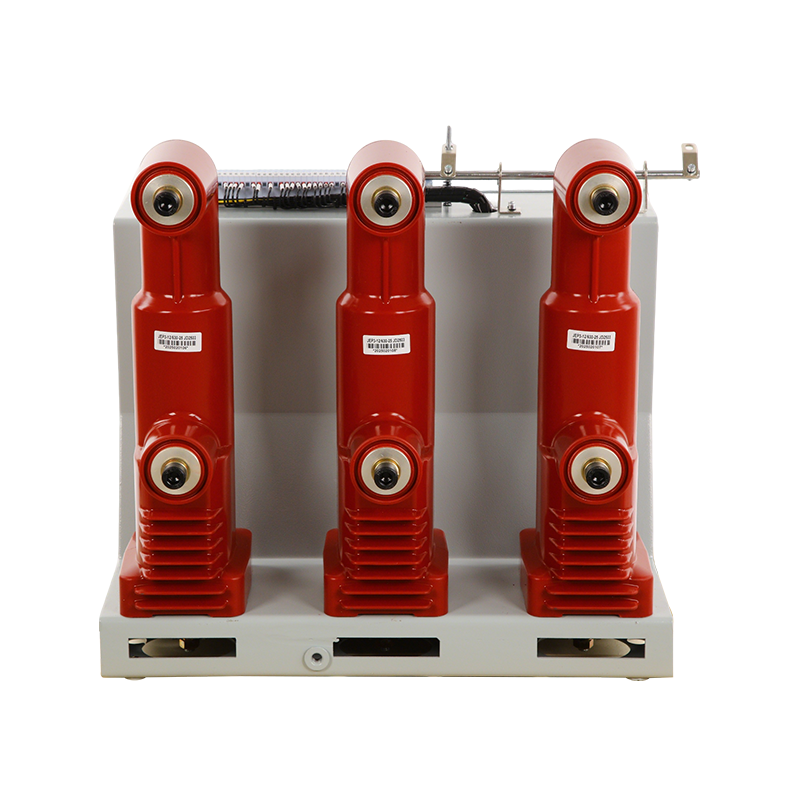

Nagyker VS1 12 kV középfeszültségű beltéri vákuum megszakító, 31,5 kA
Otthon / Termékek / Vákuum-megszakítók / Beltéri vákuum megszakítók / VS1 12 kV középfeszültségű beltéri vákuum megszakító, 31,5 kA
- High Voltage Vacuum Circuit Breaker

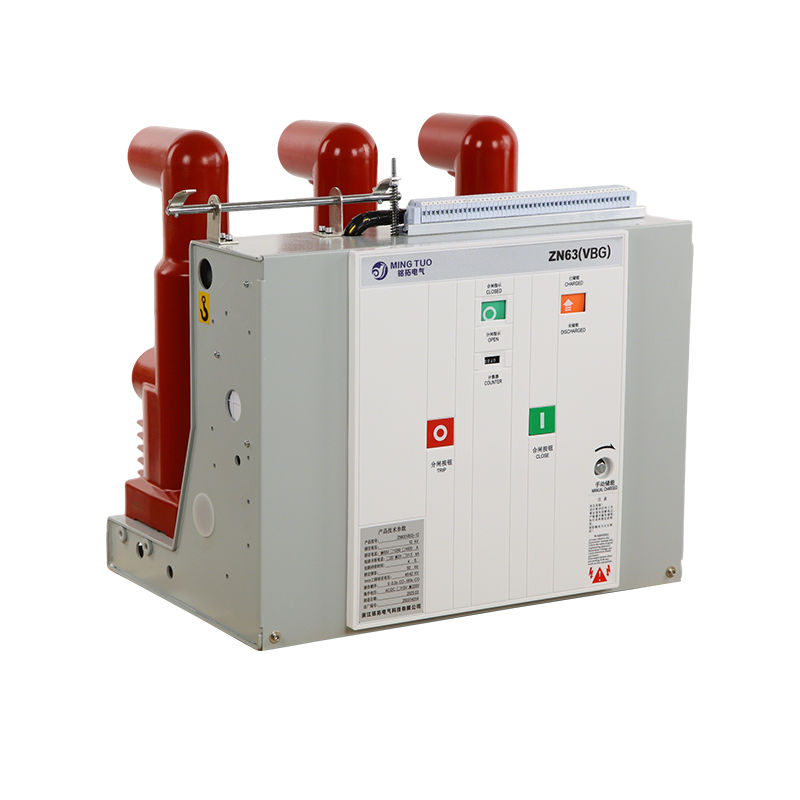

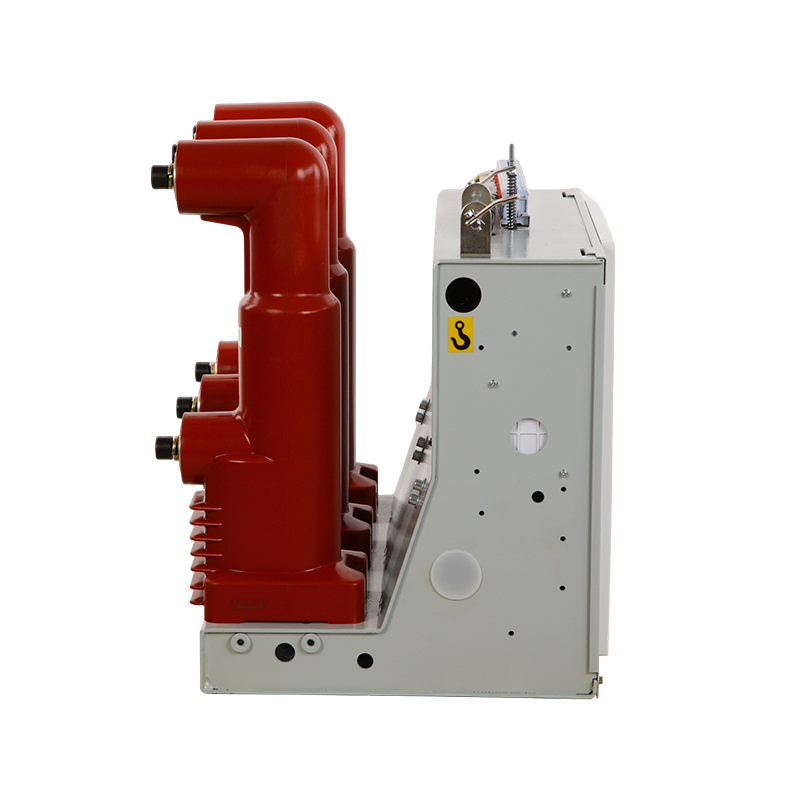

- VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

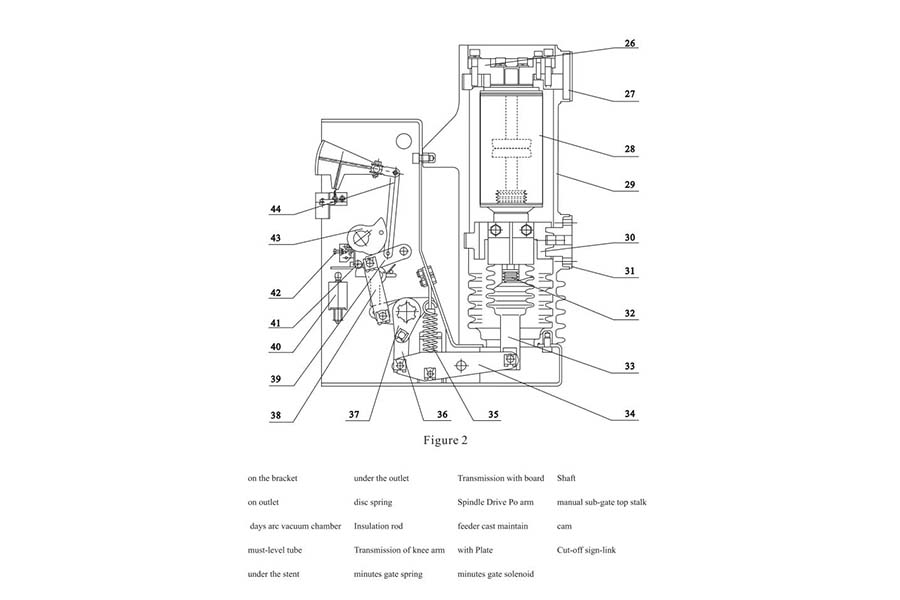

- VCB Composition
Normál működés közben a megszakító fő érintkezői zárva maradnak, lehetővé téve az áram megszakítását. Túlterhelés vagy rövidzárlat esetén a termikus vagy mágneses kioldó mechanizmus aktiválódik. A rugós mechanizmus biztosítja az érintkezők gyors szétválasztását, szabályozott elektromos ívet generálva. Ezt az ívet azonnal a vákuummegszakítóba irányítják, ahol lehűtik, felosztják és kioltják. Ez a folyamat leválasztja a hibás részt, megvédi a későbbi berendezéseket, és megakadályozza a teljes rendszer károsodását. Az eredmény gyors hibaelhárítás, biztonságos működés és minimális karbantartási igény.

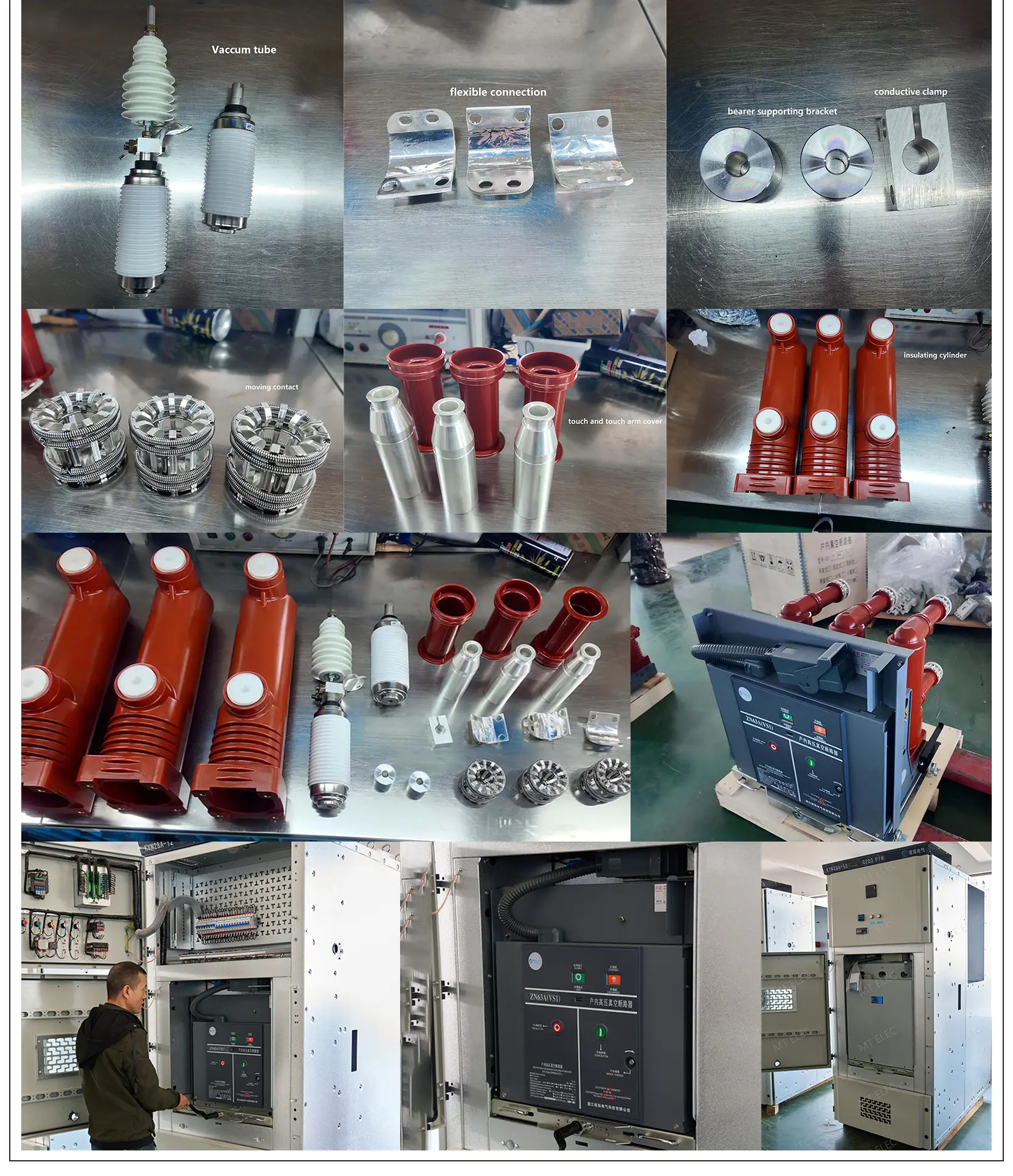

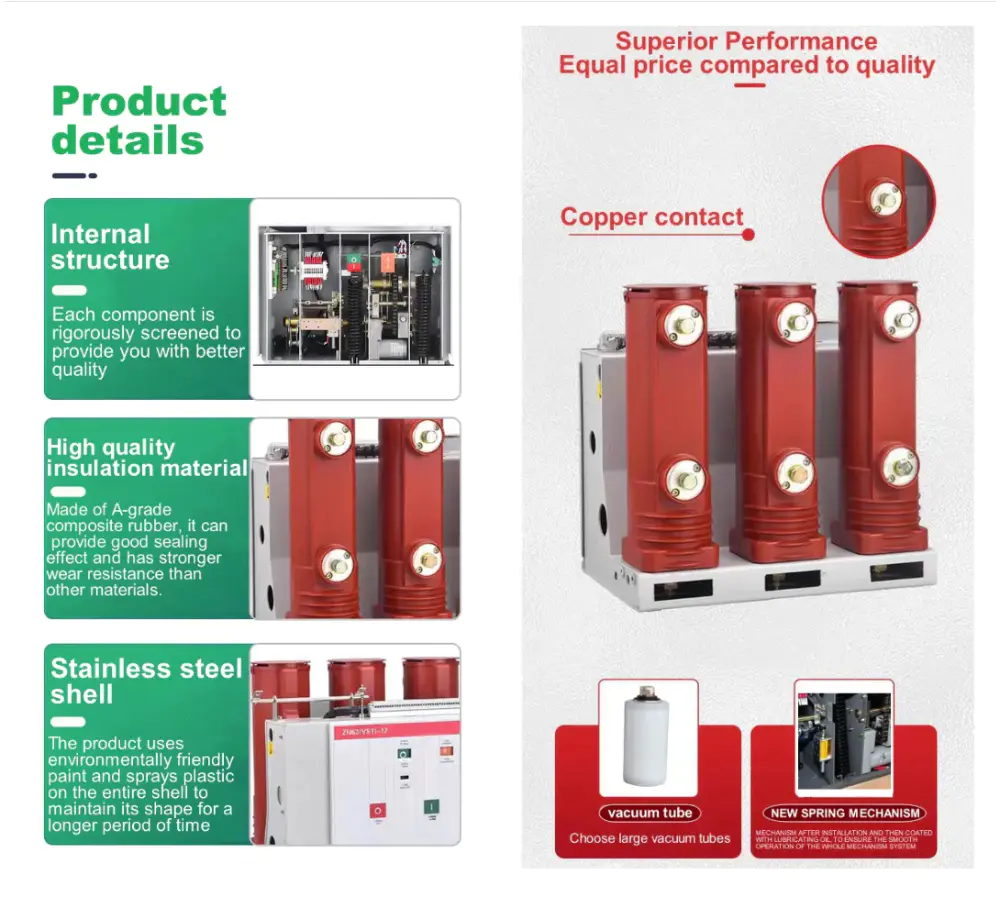

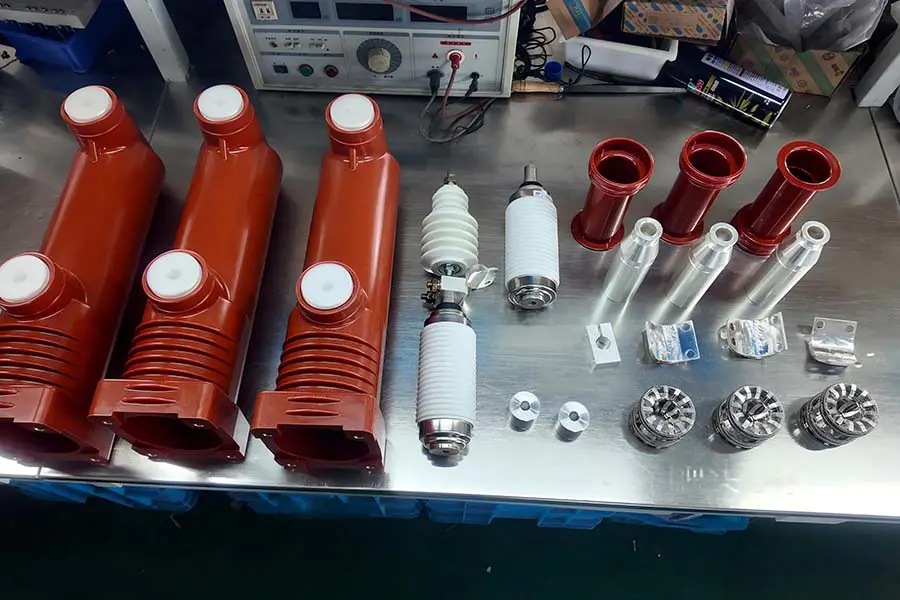

Terméktartozékok

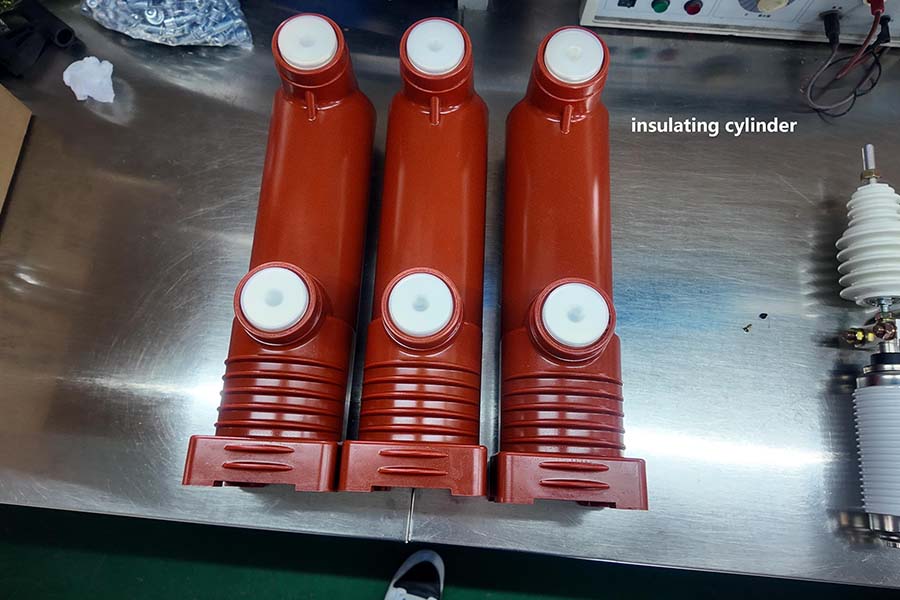

Insulating Cylinder
Main Product

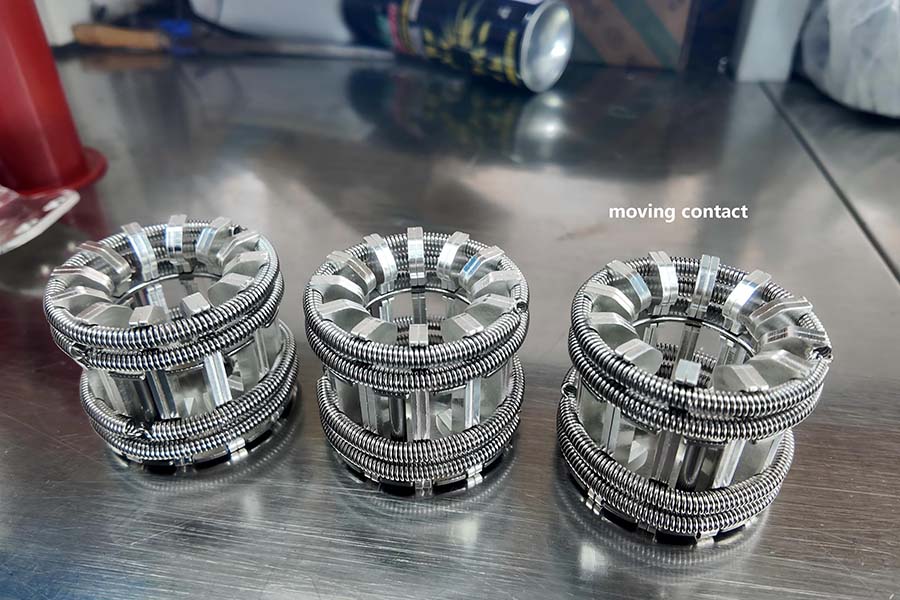

Moving Contact

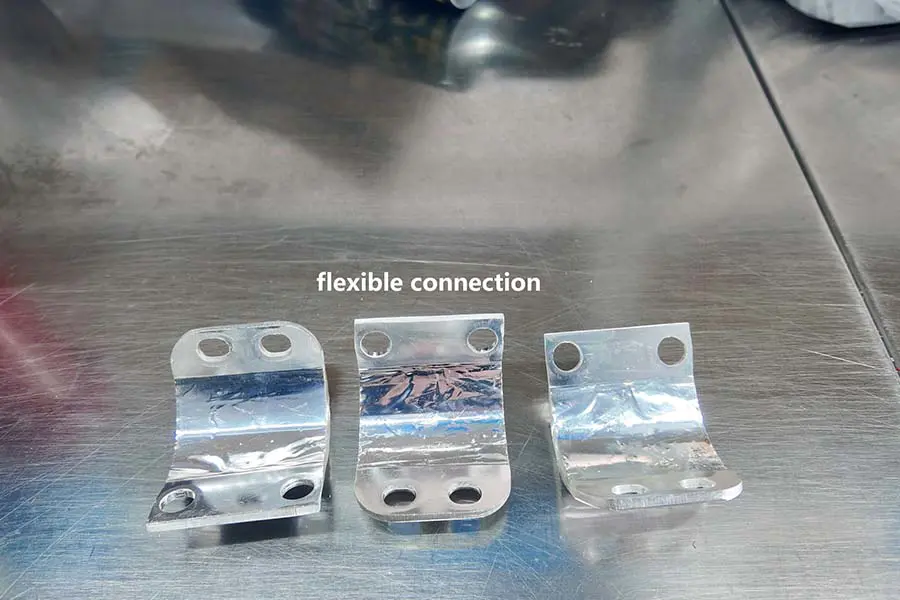

Flexible Connection

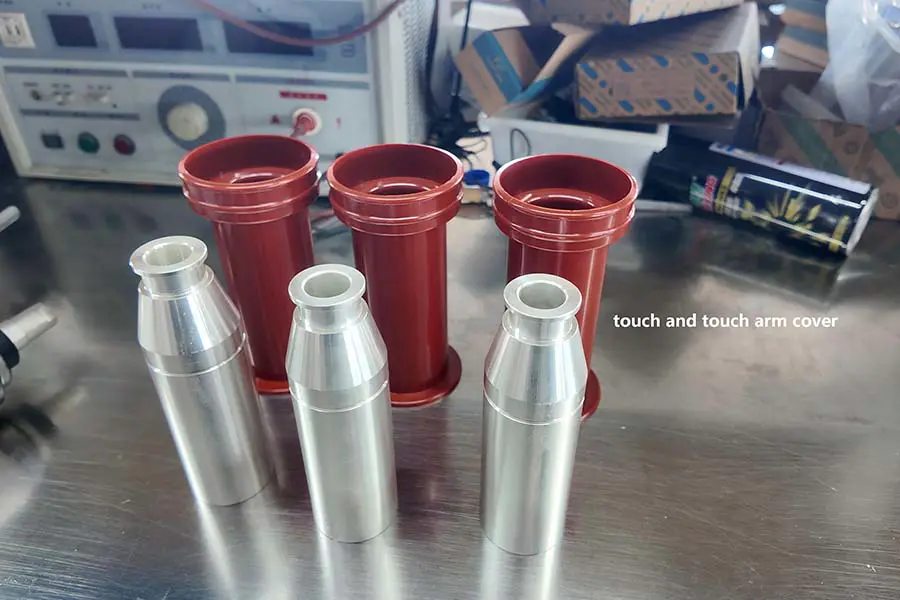

Touch And Touch Arm Cover

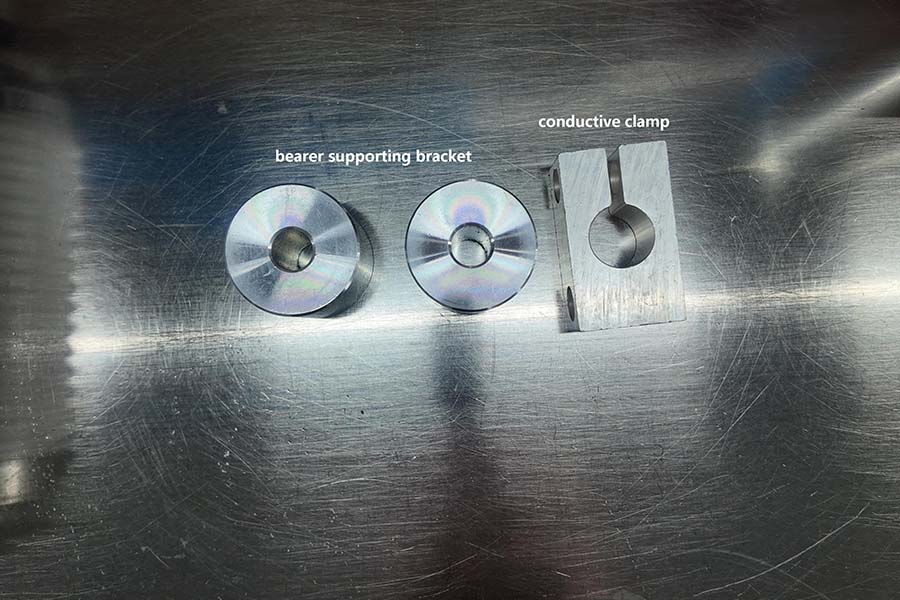

Bearer Supporting Bracket
Insulating Cylinder

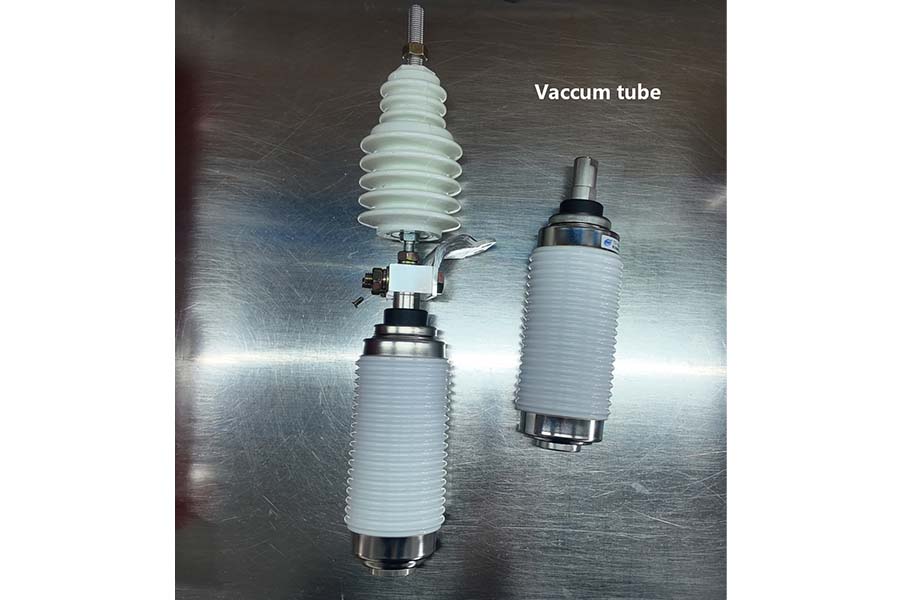

Vaccum Tube
-
1
-
2

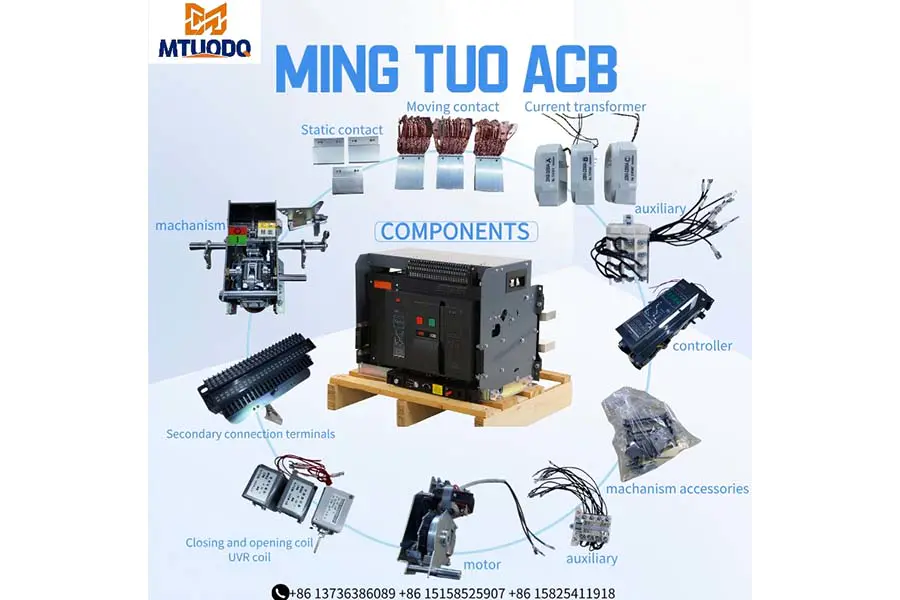

_0010_a412801fb401b68fe4de3d978b4eaae4

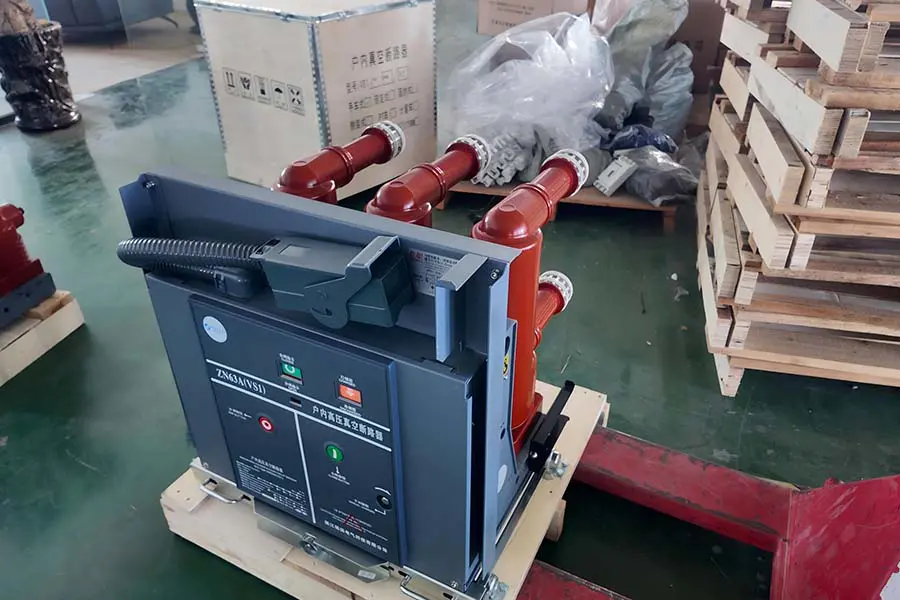

A szállítás biztonsága érdekében elektromos termékeinket megerősített fa ládákban exportáljuk. A ládák hőkezelésen esnek át, és ISPM-15 jelzést viselnek, ami lehetővé teszi a gyors vámkezelést. A megemelt alapkialakítás megkönnyíti a targonca működését, míg a belső lengéscsillapító rögzítés biztosítja a termékek épségét. Minden külső láda egyértelműen feliratozott, és megfelel a nemzetközi logisztikai szabványoknak.
-

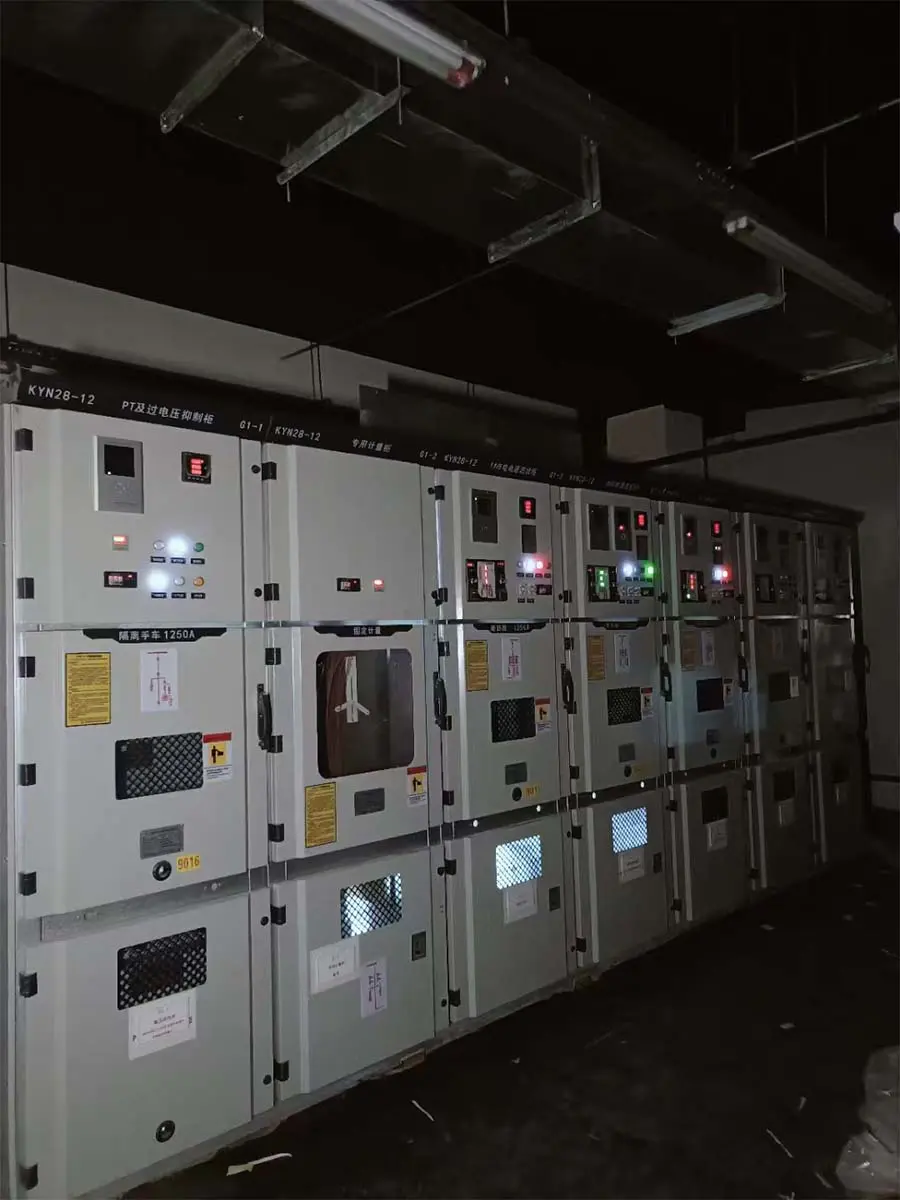

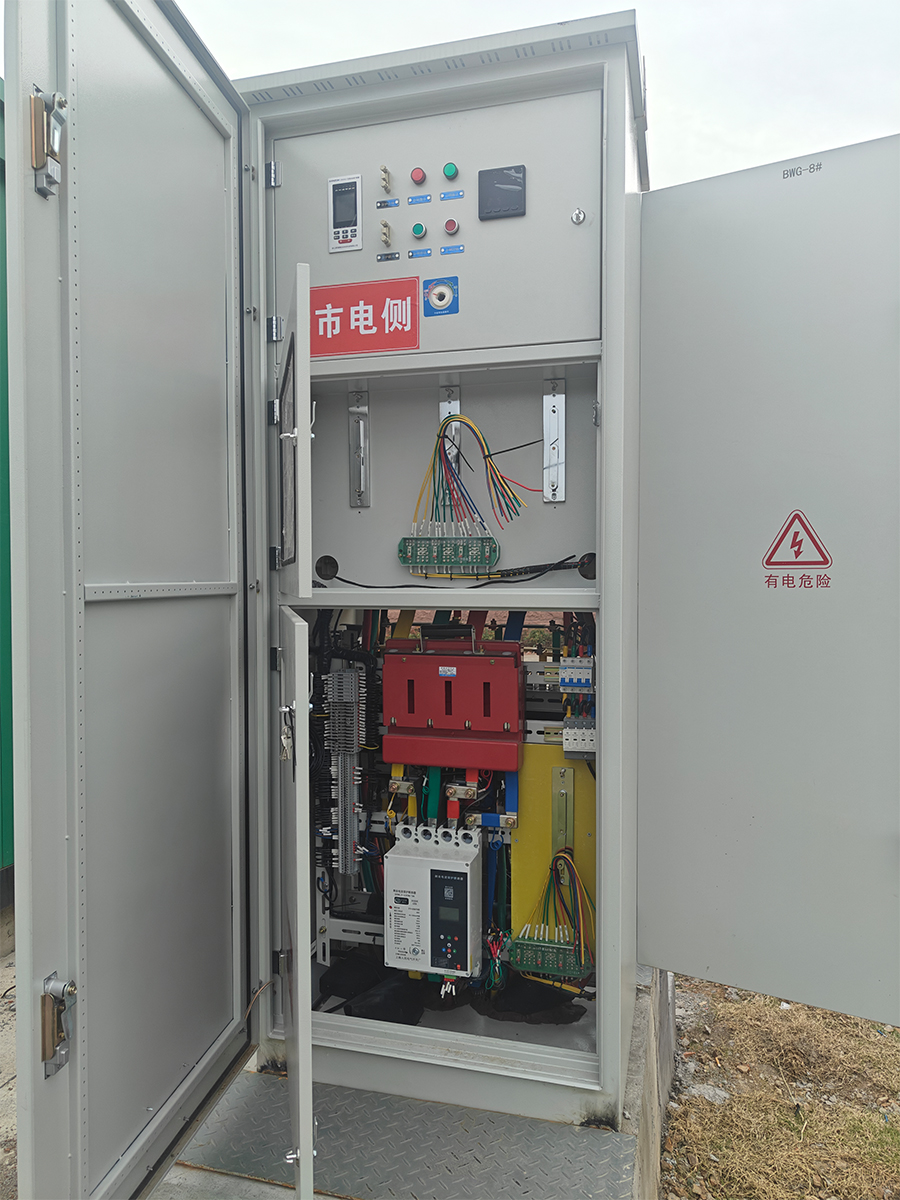

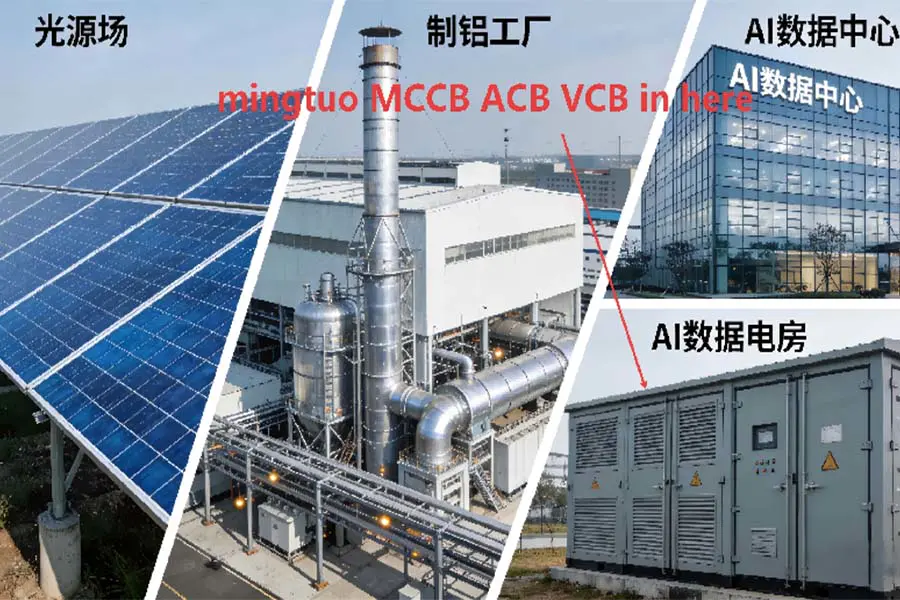

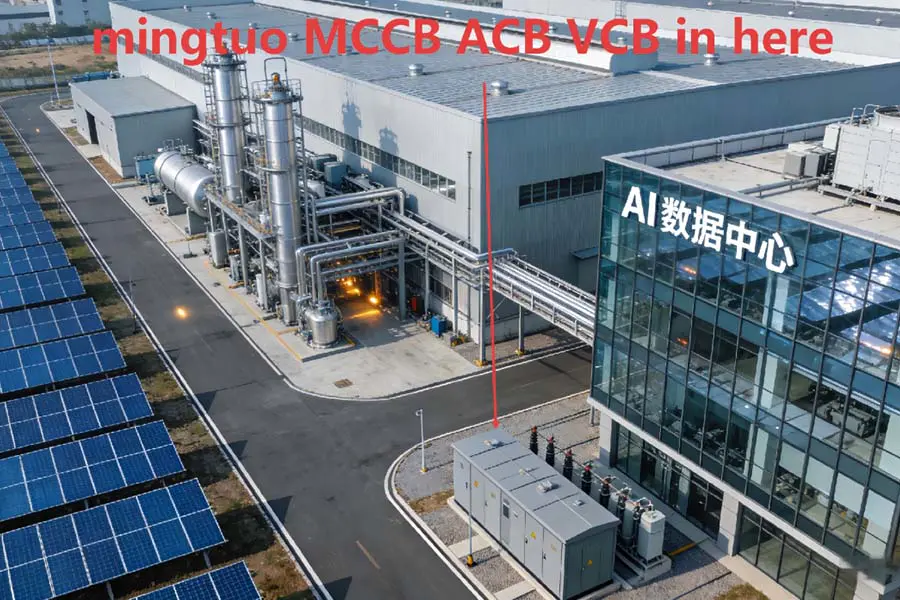

Power transmission successful
-

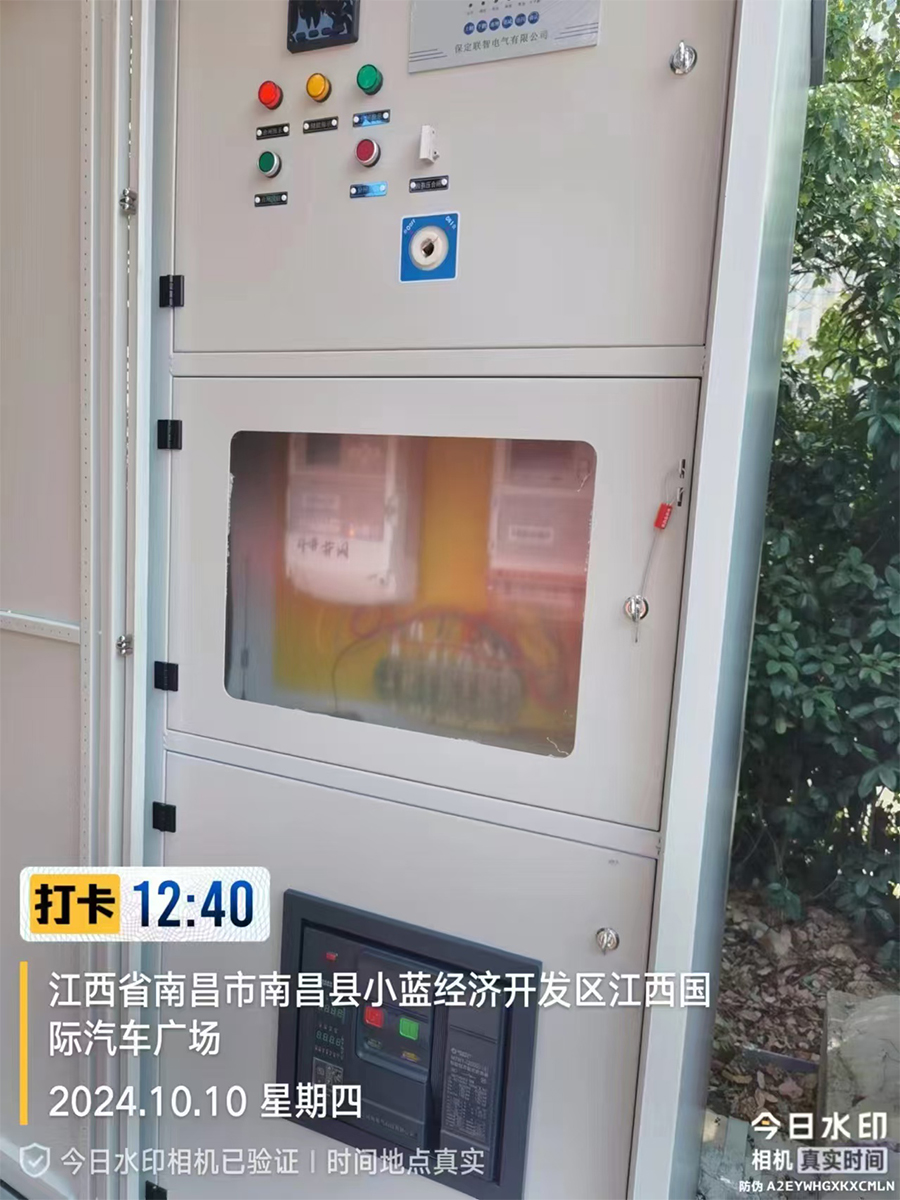

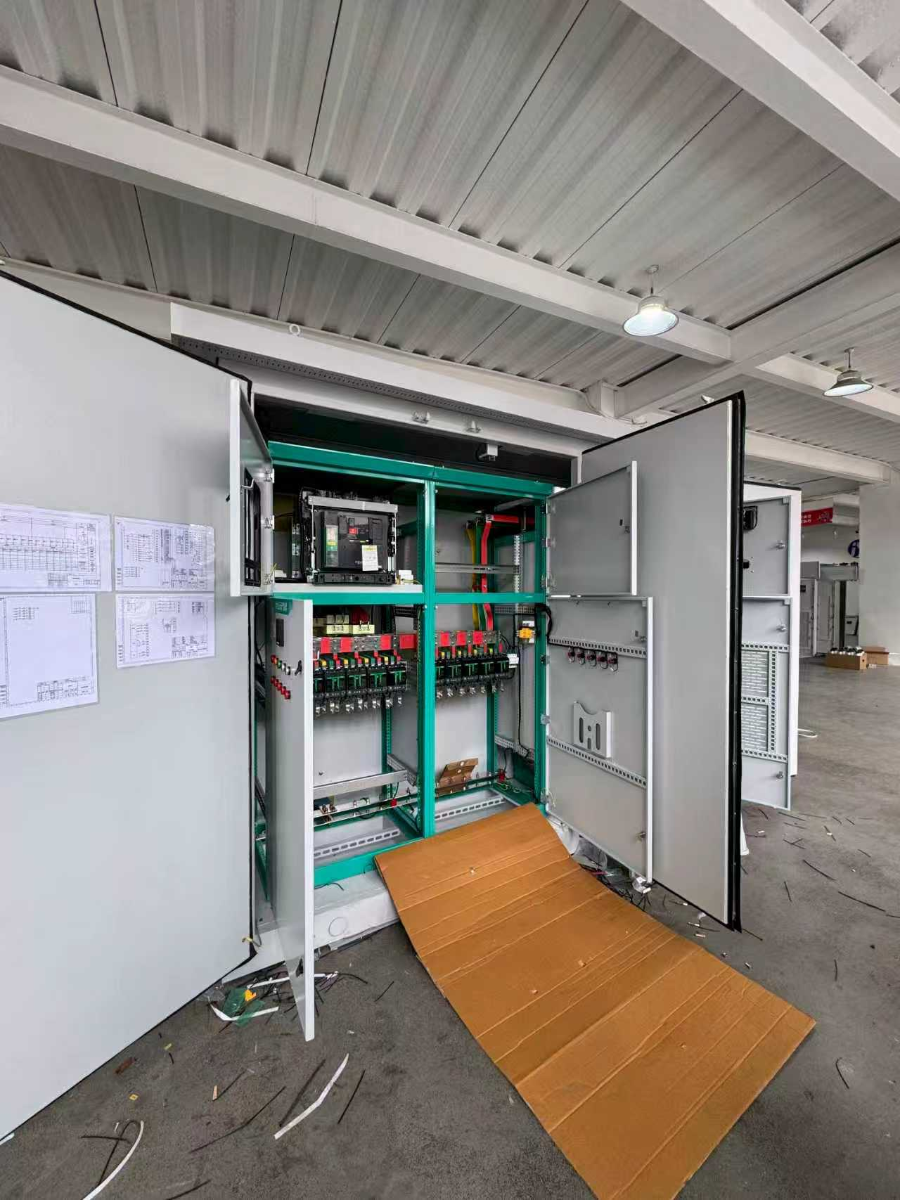

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-

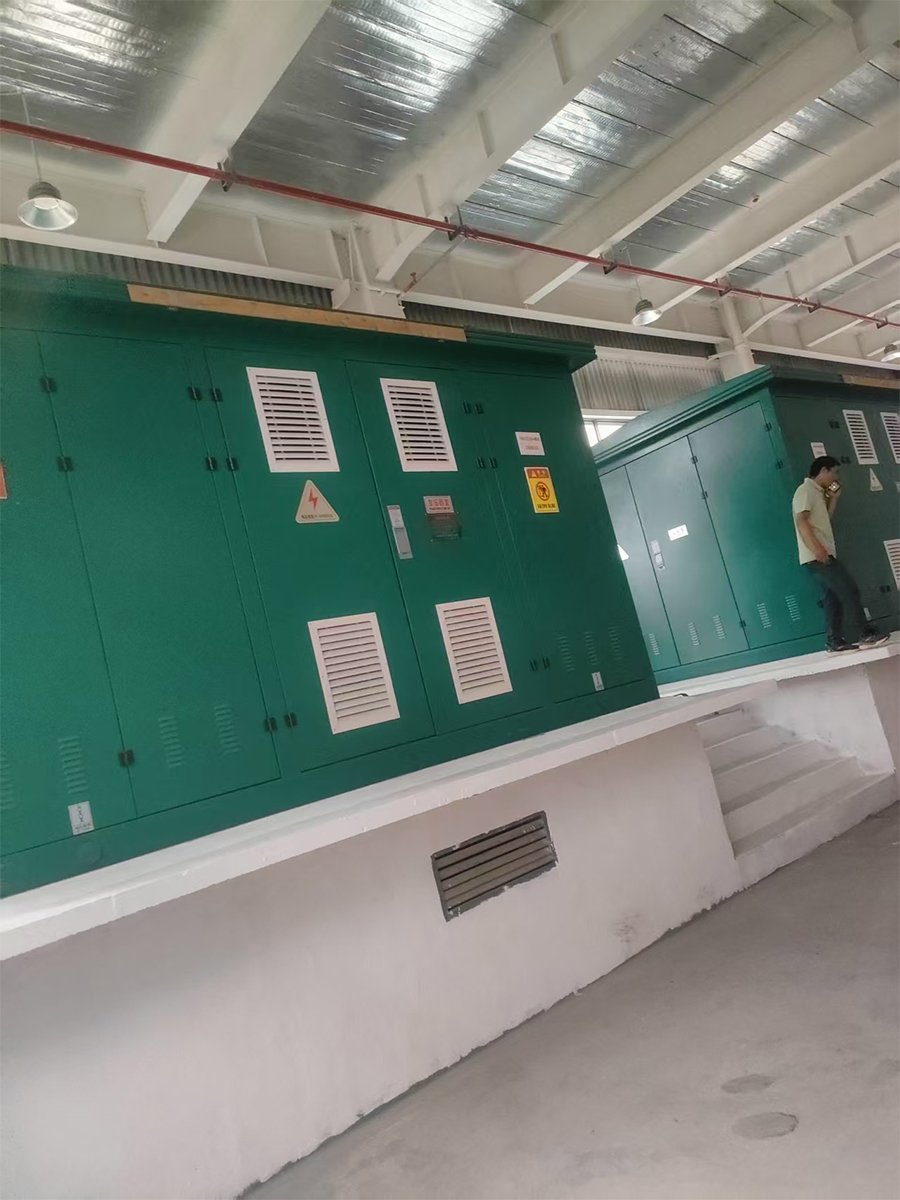

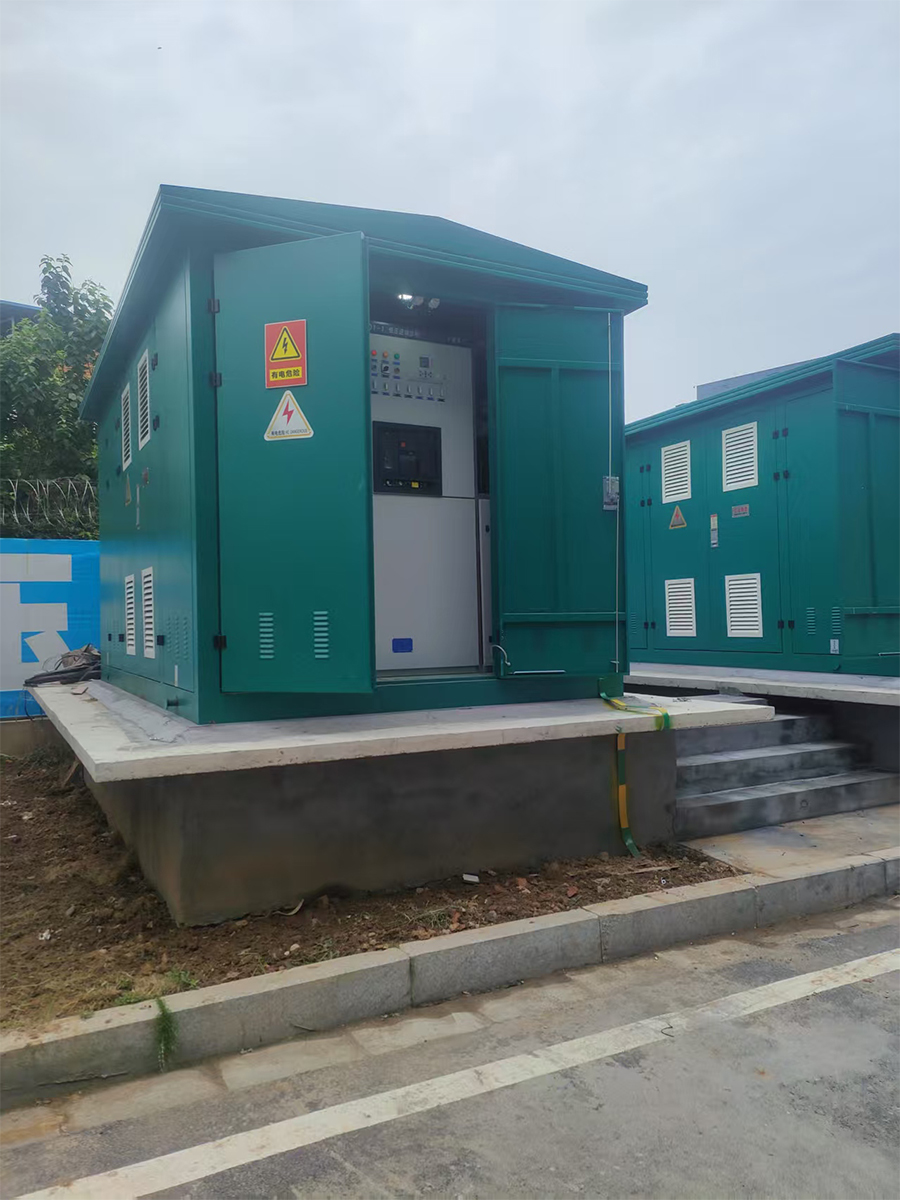

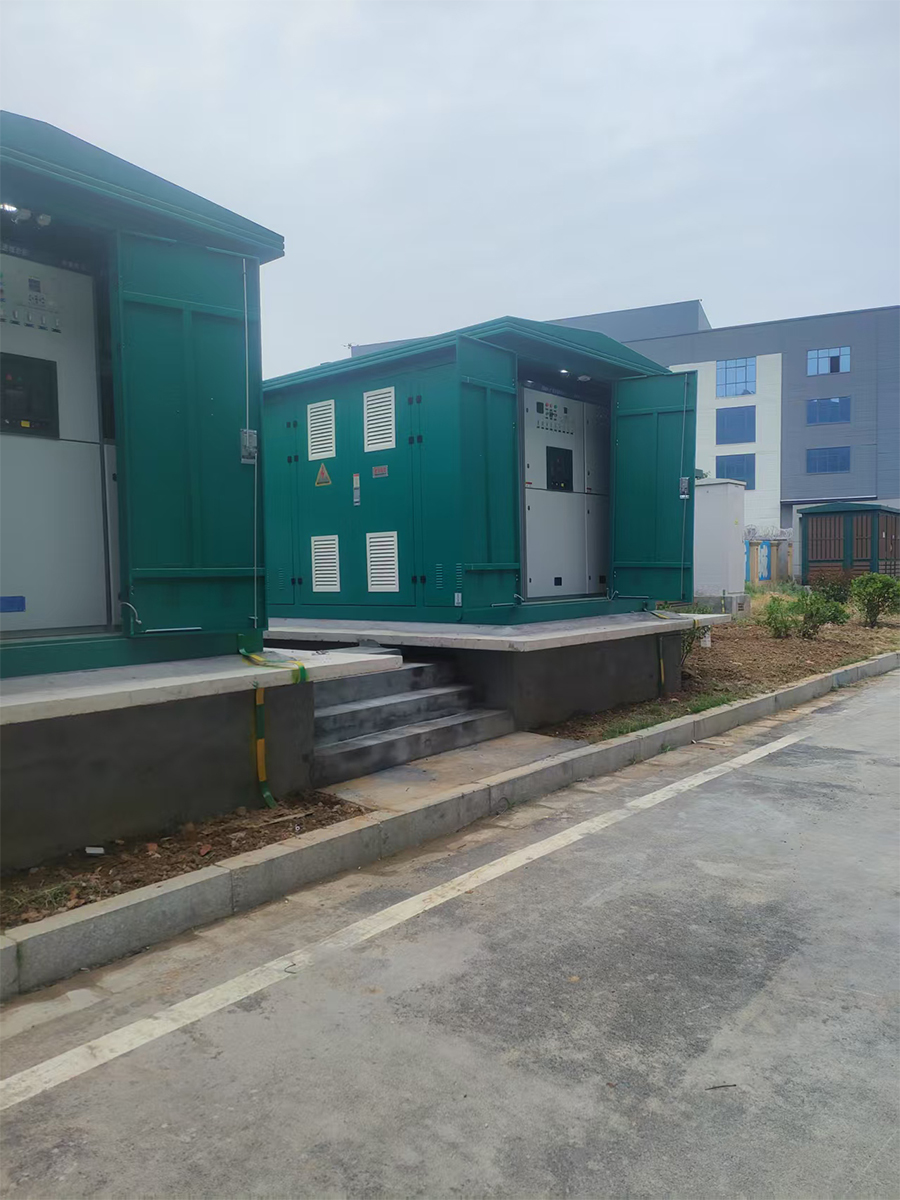

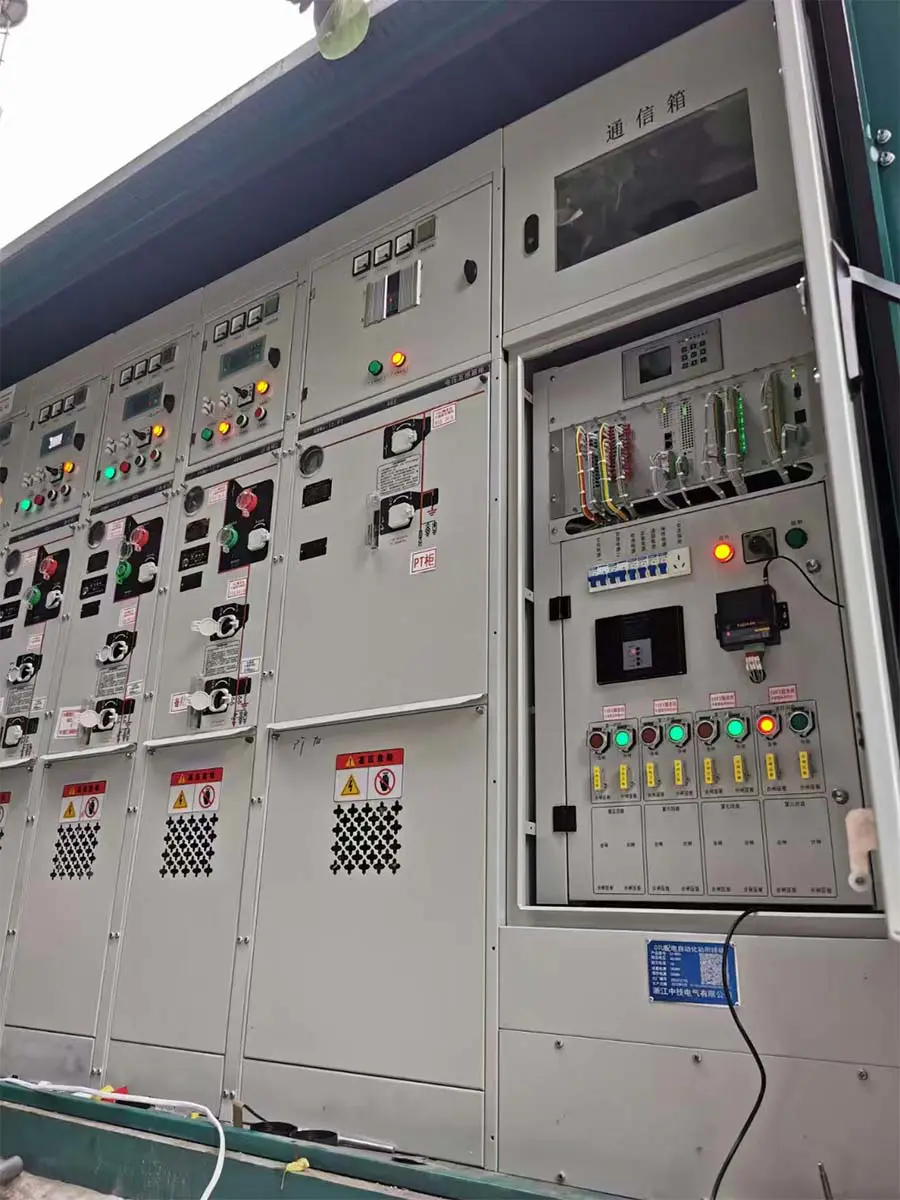

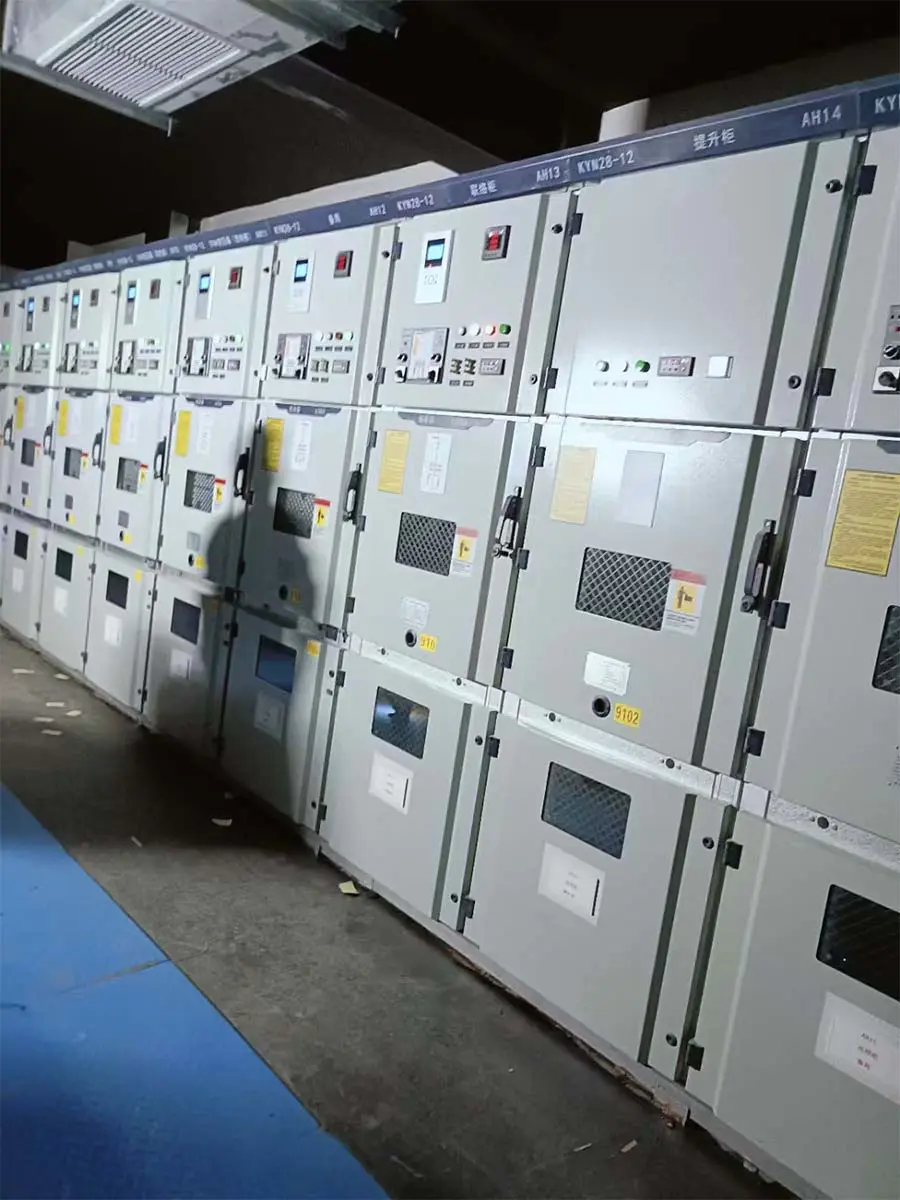

Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-

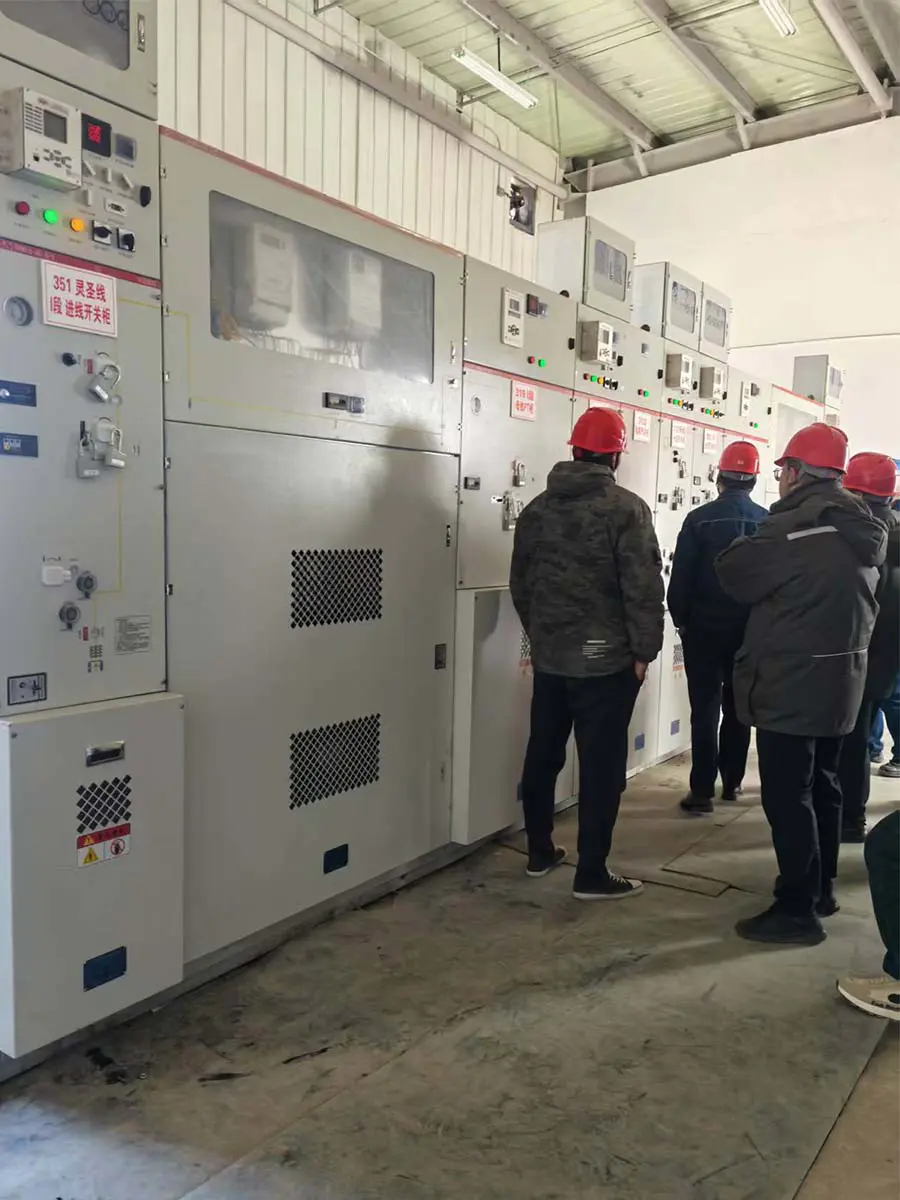

Power transmission successful
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
| Nem | Tétel | Egységek | Gróf érték |
| 1 | A névleges feszültség | - | 12 24 35 |
| 2 | A névleges feszültség (short-term frequency tolerance 1min) | kV | 42 |
| 3 | A névleges feszültség tolerance lightning shocks peak | - | 75 |
| 4 | Névleges frekvencia | Hz | 50 |
| 5 | Névleges áram | A | 630, 1250 |
| 630, 1250、1600、2000、2500、3150 | |||
| 1250, 1600, 2000, 2500, 3150, 4000 | |||
| 6 | Névleges rövidzárlati áram | kA | 20/25, 31,5, 40 |
| 7 | A névleges feszültség short tolerance | kA | 20/25, 31,5, 40 |
| 8 | Névleges rövid időtartamú | s | 4 |
| 9 | Névleges áram peak tolerance | kA | 50/63, 80, 100 |
| 10 | Névleges zárlati áram zár | kA | 50/63, 80, 100 |
| 11 | A szekunder áramkör frekvenciájának feszültségtűrése 1 perc) | V | 2000 |
| 12 | Névleges singleback kondenzátor beállított nyitott áramköri áram | A | 630/400 (40 kA 800/400) |
| 13 | A névleges kondenzátor zárási áramokat állít be | kA | 12,5 (a frekvencia legfeljebb 1000 Hz) |
| 14 | Féktörési idő (névleges feszültség) | ms | ≤50 |
| 15 | Betáplálási idő (névleges feszültség) | ms | ≤100 |
| 16 | Mechanikai élettartam | - | 20000 |
| 17 | Névleges áram open circuit times (life) | Váltás | 20000 |
| 18 | Névleges rövidzárlati áram szakadt áramkör | - | 50 (40kA≤30) |
| 19 | A dinamikus és statikus érintkezés lehetővé teszi a kopásvastagságot | mm | 3 |
| 20 | A névleges üzemi feszültség adagoló | - | - |
| 21 | A névleges feszültség break-brake operations | V | AC110/220 DC110/220 |
| 22 | A tárolómotor névleges feszültsége | - | - |
| 23 | A tárolómotor névleges teljesítménye | W | 70 |
| 24 | Tárolási idő | s | ≤10 |
| 25 | Kontakt nyitási távolság | mm | 11 ± 1 |
| 26 | Szuper utazás | - | 3,5 ± 0,5 |
| 27 | Záró érintkező visszapattanási ideje | ms | ≤240(A≤3) |
| 28 | Háromfázisú pontok, amelyek a szexualitás különböző szakaszaiban záródnak | - | ≤2 |
| 29 | Átlagos kapusebesség (érintkezőtávolság-6 mm) | m/s | 0,9–1,2 |
| 30 | Átlagos zárási sebesség (6 mm-es érintkezőzárás) | m/s | 0,5–0,8 |
| 31 | Vezető elektromos áramkör ellenállás | μΩ | ≤50(630a)、≤45(1250A) ≤35 (1600–2000A)、≤250 (2400) |
| 32 | A kontaktor adagoló érintkezési nyomása | N | 2000±200(2000A)、2400±200(25kA) 3100±200 (31.5kA)、4250±250(40kA) |
| 33 | A névleges működési sorrend | - | Pontok - 0,3s - és pontok 180-as évek - és - |
