Mit jelent valójában az IP66 az ipari aljzatdobozok számára – és miért számít ez a helyszínen

Az IP (Ingress Protection) besorolás az IEC 60529 szabványt követi, és két számjegyből áll: az első a szilárd részecskék behatolását, a második a folyadék bejutását takarja. Az IP66 teljes pormentességet (6) és bármilyen irányból érkező erős vízsugár elleni védelmet jelent (6) – egy olyan kombináció, amely az egyik legpraktikusabb minősítést kínálja a kültéri és ipari környezetben.

A fém hátlapú vízálló aljzatdoboz építkezésen, kikötőhelyen vagy alagút bejáratánál telepítve, az IP66 nem túlzott specifikáció. A szél okozta eső, a közelben lévő berendezések nagynyomású tisztítása, valamint a finom beton vagy ásványi por rutinszerű feltételek ezekben a beállításokban. Az alacsonyabb besorolás, például az IP44 (fröccsenésmentes, részleges porállóság) idővel sebezhetővé tenné a belső vezetékeket és az érintkező felületeket.

Az IP66 legfontosabb gyakorlati következményei a csatlakozódobozoknál:

• A tömítés anyaga és a kompressziós kialakítás kritikus fontosságú – a leromlott tömítések a leggyakoribb okai a helyszíni IP-besorolási hibáknak; ellenőrizze, hogy a termék neoprén vagy EPDM tömítést használ-e, amely UV- és hőmérséklet-ciklusra lett besorolva.
• A kábelbevezető tömszelencéket egyedileg kell besorolni, hogy fenntartsák a ház IP-osztályát; a tömítés nélküli kábelbemenetekkel ellátott IP66-os doboz már nem IP66-os .
• A csuklós fedelek a középpont feletti reteszelő mechanizmusokkal jobban tartják a tömítést nyomás alatt, mint az egyszerű mágneses vagy súrlódó zárak.
• Bármilyen helyszíni módosítás után ellenőrizze újra az IP integritását – az extra kiütések levágása vagy a tömszelencék cseréje visszaállítja a megfelelőségi terhet a telepítőre.

Fém hátlapú, vízálló aljzatdobozainkat tesztelték és IP66-os tanúsítvánnyal rendelkeznek, EPDM kerületi tömítésekkel és előre felszerelt tömszelencelemezekkel – így a vállalkozóknak nem kell másodszor találgatniuk a helyszíni megfelelőséget.

Horganyzott acél kontra rozsdamentes acél hátlapok: a megfelelő fém kiválasztása a környezet szempontjából

A vízálló aljzatdobozban lévő fém hátlap két funkciót lát el: a szerkezeti merevséget, amely ellenáll az ütéseknek és a deformációnak, valamint egy földelési/kötési referenciaként szolgál a belső kábelezéshez. A fém kiválasztása a telepítési környezettől függően jelentősen befolyásolja az élettartamot.

Belvízi építkezésekhez és alagutakhoz, A horganyzott acél hátlapok a legjobb költség/tartósság arányt kínálják . A kikötői és tengeri létesítmények, vagy bármilyen sóspray-t vagy vegyi tisztítószert tartalmazó környezet indokolja a rozsdamentes acélra való frissítést. Mindkét lehetőséget kínáljuk, és tanácsot adunk az Ön konkrét telephely-besorolása alapján – csak ossza meg a környezeti zónát, és ennek megfelelően ajánljuk.

Ipari aljzat árambesorolása: 16A, 32A és 63A konfigurációk megfelelnek a terhelési követelményeknek

A rossz névleges áramerősség kiválasztása ipari aljzathoz az egyik leggyakoribb és költségesebb hiba az ideiglenes vagy állandó áramelosztás tervezésében. Az alulméretezett aljzatok zavaró kioldást és az érintkezők túlmelegedését okozzák; A túlméretezett aljzatok szükségtelen költségekkel járnak, és bizonyos konfigurációkban hamis biztonságérzetet jelentenek, ha az upstream védelem nem illeszkedik.

Hogyan olvassa el a terhelési követelményeket a specifikáció előtt

• Ellenállásos terhelések (fűtőtestek, világítás): a névleges áram nagyjából az üzemi áram. Egy 3 kW-os, 230 V-os fűtőberendezés ~13A-t vesz fel – egy 16A-es aljzat megfelelő.
• Motorterhelések (szivattyúk, kompresszorok, szállítószalagok): az indítóáram több másodpercig a névleges áram 5-7-szerese lehet. A 7,5 kW / 400 V háromfázisú motor futás közben ~15 A-t fogyaszt, de indításkor 75–90 A-t is húzhat. A 32A-es aljzat folyamatos terhelést szolgál; a felfelé irányuló megszakítónak kezelnie kell a behajtást.
• Hegesztő berendezések : a munkaciklus többet jelent, mint a csúcsfelvétel. A 63A-es aljzat alapfelszereltség a professzionális MIG/TIG hegesztők számára az építkezéseken; Az időszakos üzem azt jelenti, hogy a kábel és az aljzat ritkán lát tartós teljes terhelést.

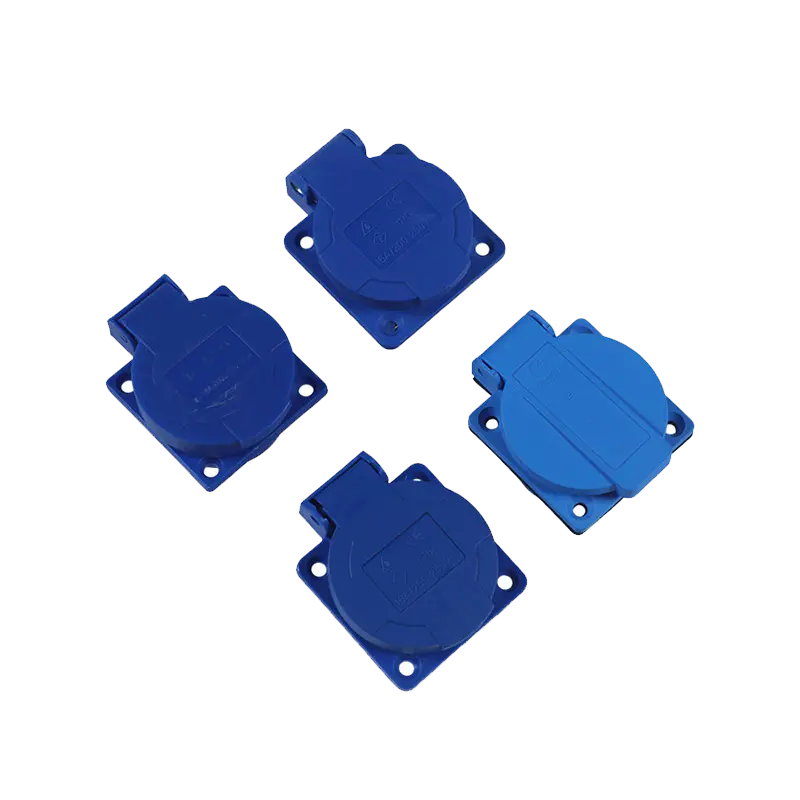

IEC 60309 tűkonfiguráció és fizikai kulcsozás

Az ebbe az osztályba tartozó ipari aljzatok megfelelnek az IEC 60309 (CEE szabvány), ahol szín és pin pozíció kódolja a feszültséget és a névleges áramerősséget , fizikailag megakadályozza a helytelen csatlakozásokat:

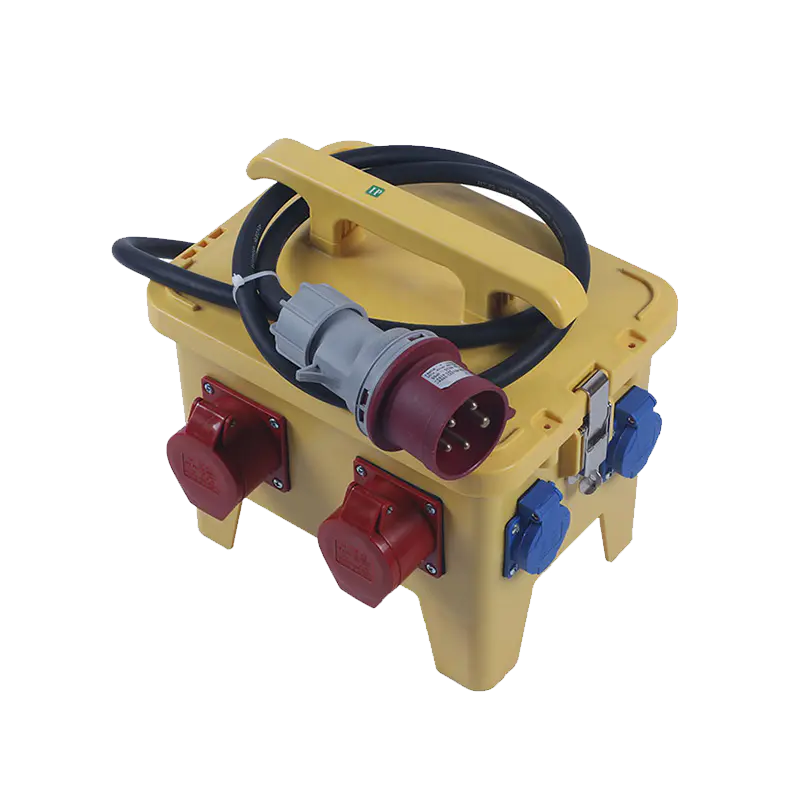

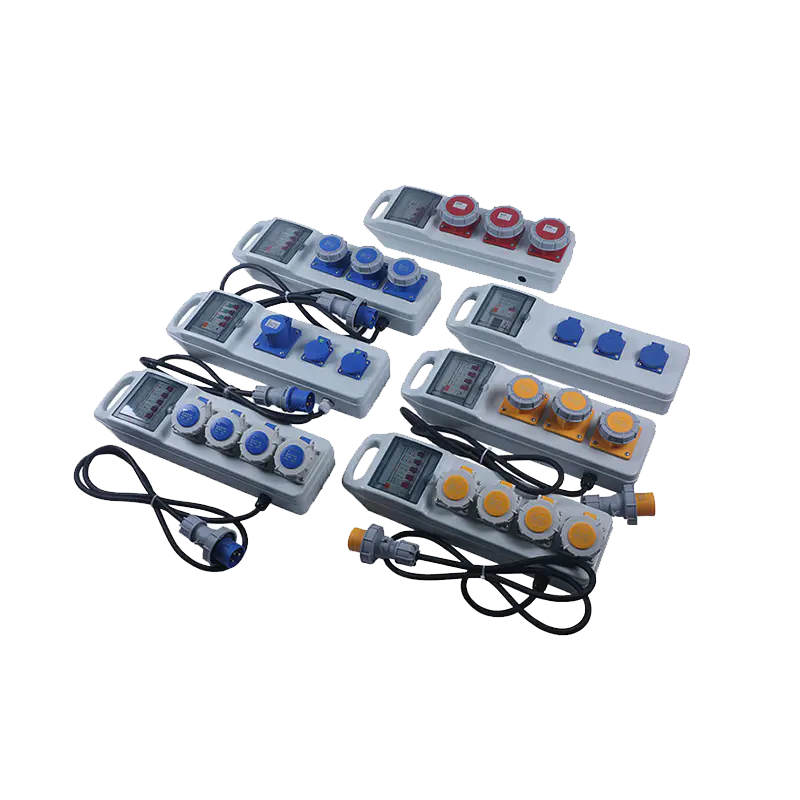

• Sárga (110 V), kék (230 V egyfázisú), piros (400 V háromfázisú) – a szín az első helyszíni ellenőrzés minden elektromos teszt előtt.
• A kulcsos horony (h pozíció) a feszültséget jelzi; A különböző óraállások megakadályozzák például, hogy egy 110 V-os dugót bedugjanak egy 230 V-os aljzatba.

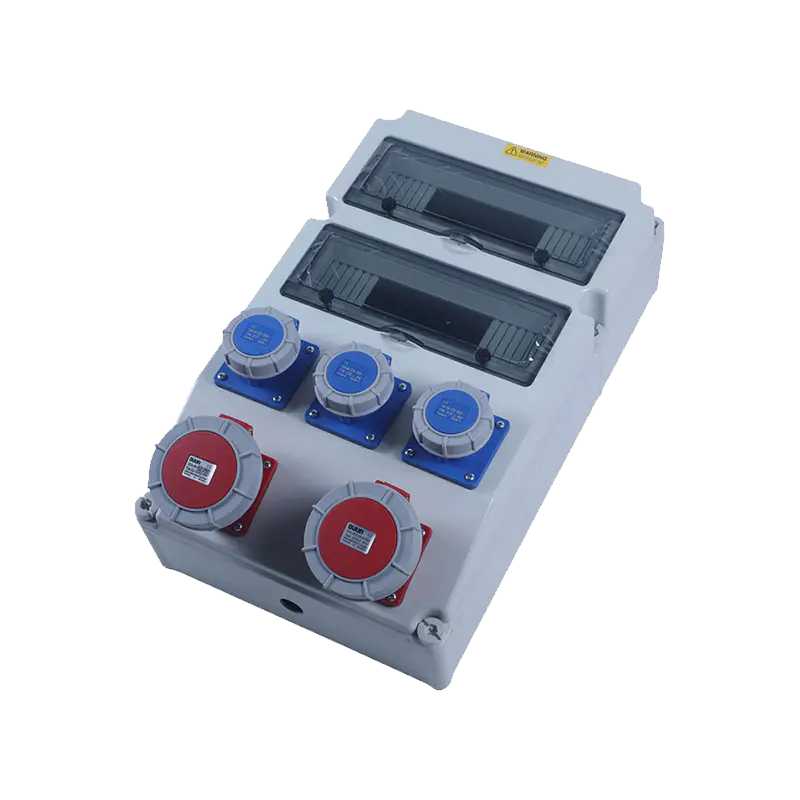

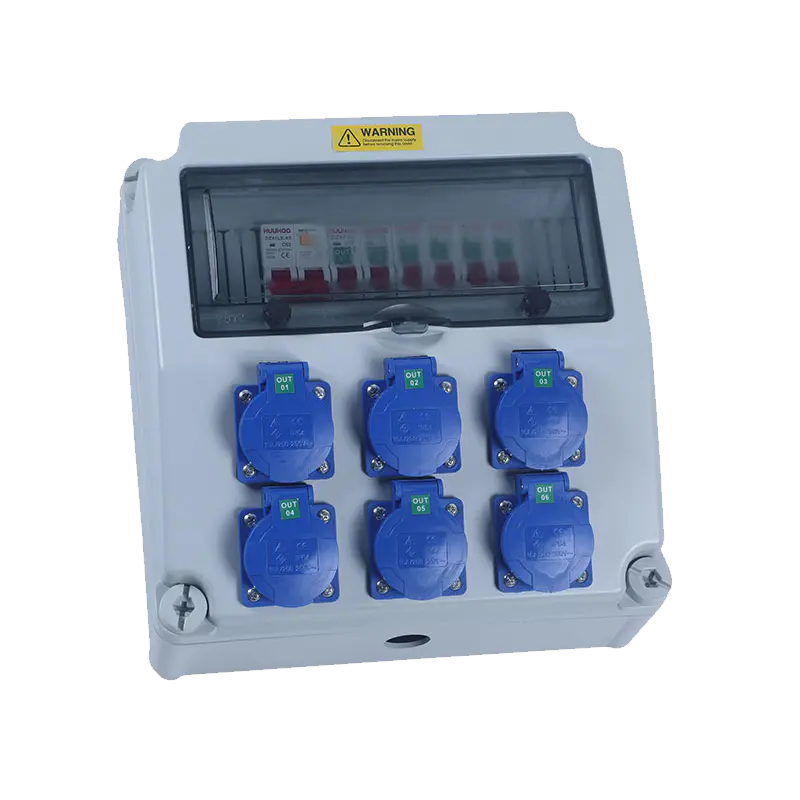

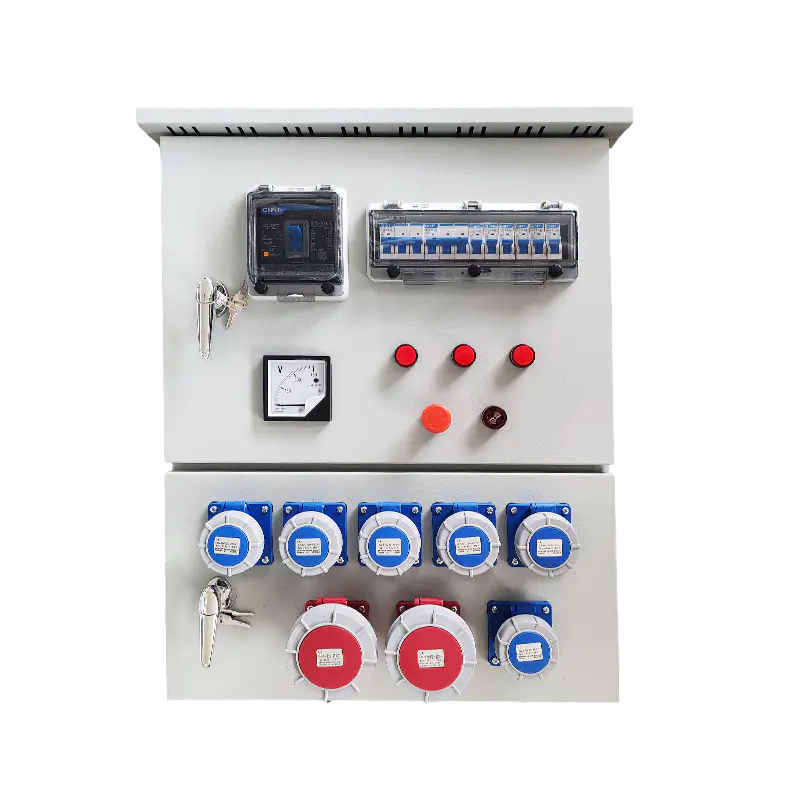

• Fém hátlapú, vízálló aljzatdobozaink támogatják az egy- vagy többcsoportos konfigurációkat, amelyek egy házban kombinálják a különböző besorolásokat – hasznosak olyan üzemi helyiségekben vagy berendezési terekben, ahol több terhelési típust szolgálnak ki egyetlen elosztópontról.

Belső vezetékezés és hőkezelés a zárt aljzatdobozokon belül

A fém hátlapú vízálló aljzatdoboz zárt környezet. A nyitott kábeltálcákkal vagy csatornákkal ellentétben a vezetők által termelt hő és az érintkezési ellenállás korlátozott mértékben távozik. Ennek közvetlen következményei vannak a kábelméretekre és a vezetékek elrendezésére, amelyeket a helyszíni telepítéseknél gyakran alábecsülnek.

A burkolatokon belüli kábelek leértékelése

Az IEC 60364 és az ezzel egyenértékű nemzeti szabványok előírják az áramátviteli kapacitás (CCC) csökkentését, ha a kábelek kötegelt vagy zárt állapotban vannak. Előfordulhat, hogy a szabad levegőben 32A névleges kábelt 24-27A-re kell csökkenteni egy zárt dobozban , a terhelt vezetők számától és a környezeti hőmérséklettől függően. Ennek figyelmen kívül hagyása megfelelési probléma és termikus kockázat.

Gyakorlati szabályok a dobozon belüli vezetékezéshez:

1. Használja a következő kábel-keresztmetszet méretét, ha háromnál több terhelt vezetéket vezet a burkolaton belül – például 4 mm²-ről 6 mm²-re váltson 32 A-es áramkörök esetén egy többaljzatos dobozban.
2. Kerülje a felesleges kábel feltekercselését a dobozban; egy 2 m-es, 6 mm²-es kábelből álló szoros tekercs mérhető többlethőt termel teljes terhelés mellett.
3. Helyezze el a nagyobb terhelésű aljzatokat (63A) a burkolat aljára, ahol alacsonyabb a hőrétegződés, és vezesse a végüket a lehető legközelebb a sorkapocshoz.
4. Ellenőrizze a kapocs meghúzási nyomaték értékeit — a laza csatlakozások a fő oka a dobozon belüli forró pontok kialakulásának. A legtöbb ipari csatlakozóaljzat 2,5–4 Nm-t határoz meg; kalibrált nyomatékcsavarhúzót használjon.

Lángálló elülső panelek és hőszigetelő védelem

A fém hátsó aljzatdoboz lángálló műanyag előlapja nem csupán egy szabályozási jelölőnégyzet. Kábelezési hiba vagy ívképződés esetén a burkolaton belül, a V-0 besorolású (UL 94) előlap 10 másodpercen belül magától kialszik és nem terjeszti a lángot a szomszédos felületekre – ez kritikus tényező, ha az aljzatdobozokat fatárolóra, kábeltálcára vagy ideiglenes helyszíni épületek belsejébe szerelik. Ellenőrizze, hogy az előlap anyaga megfelel-e az UL 94 V-0 vagy azzal egyenértékű IEC 60695-11-10 szabvány szerinti besorolással, nem csak egy általános „tűzálló” állításnak.

Teljes gyártási láncunkkal – az alkatrészfeldolgozástól a végső összeszerelésig a 7S irányítása alatt – a hátlap gyártását és az előlap öntését is házon belül irányítjuk, ami azt jelenti, hogy a gyártás során a lángálló specifikációt alkalmazzuk és ellenőrizzük, nem pedig az albeszállító adatlapjáról.
