Amerikai típusú pad-szerelt transzformátor / ZGS kombinált transzformátor

Termék áttekintése

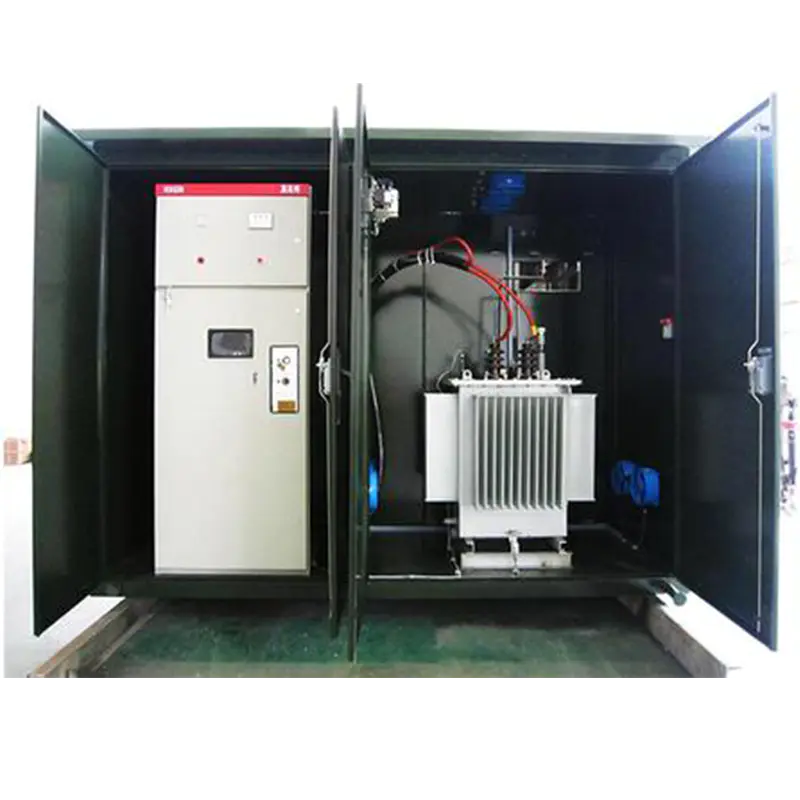

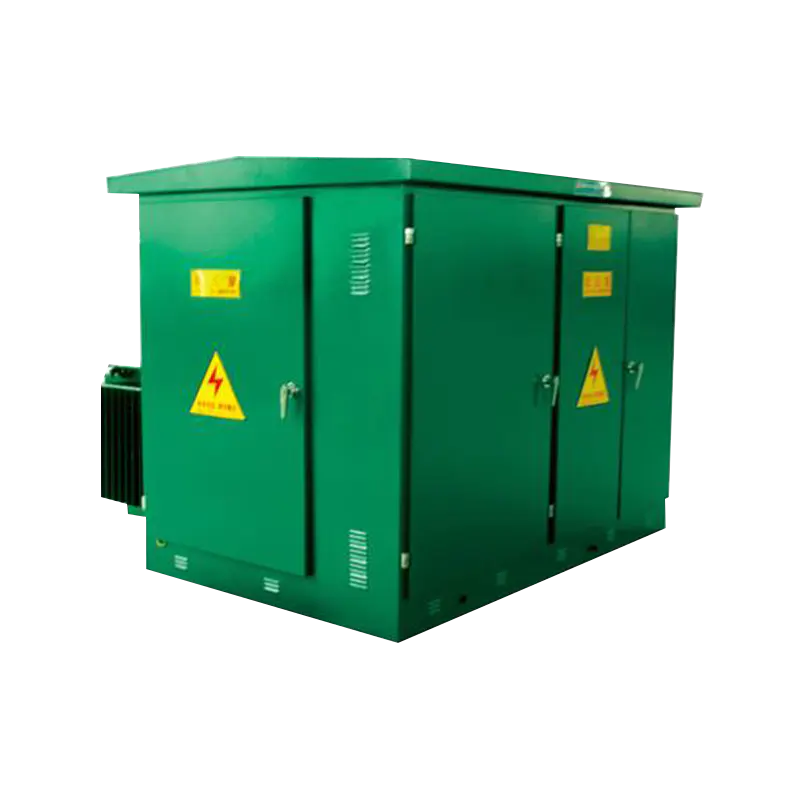

A ZGS American Type Pad-Mounted Transformer (kombinált transzformátor) egy integrált kültéri előre gyártott áramelosztó berendezés. A nagyfeszültségű terheléskapcsolót, a kettős érzékenységű biztosítékokat, az olajba merülő transzformátort és az alacsony feszültségű kimenő szekrényt egyetlen kompakt házban integrálja, teljesen tömített és teljesen szigetelt, olajba merülő kialakítást alkalmazva. Támogatja mind a gyűrűs hálózati, mind a terminál tápellátási módokat, széles körben alkalmazva a városi elektromos hálózatok felújításában, lakóközösségekben, kereskedelmi komplexumokban, fotovoltaikus erőművekben, ipari parkokban és ideiglenes építési áramellátási projektekben.

A termék fő előnyei

1. Ultra-kompakt integrált szerkezet

Az összes nagyfeszültségű védelmi alkatrész és a transzformátortest megosztja a lezárt olajtartályt, a teljes térfogat csak 1/3–1/5-e az azonos kapacitású európai típusú dobozos alállomásnak, ami jelentősen csökkenti a földhasználatot és a polgári építési költségeket. Az integrált egydobozos szerkezet leegyszerűsíti a szállítást és a helyszíni elhelyezést.

2. Teljes szigetelés és nagy biztonsági teljesítmény

Teljesen szigetelt könyökkábel csatlakozókat alkalmaz a nagyfeszültségű bejövő vezetékekhez; a kábelszerelvények külső felülete elektromosságmentes és érinthető a biztonságos működés érdekében. Kettős biztosíték védelem (hőmérséklet és áram kettős érzékenységű dugaszolható biztosíték áramkorlátozó tartalék biztosíték) átfogó túláram- és túlterhelés elleni védelmet nyújt a berendezés kiégésének elkerülése érdekében. A hárompontos földelés kiküszöböli a fedetlen feszültség alatt álló részeket az áramütéses balesetek elkerülése érdekében.

3. Alacsony karbantartási igény és hosszú élettartam

A teljesen zárt olajtartály szerkezete elszigeteli a szigetelő olajat a levegőtől, hatékonyan lassítva az olaj öregedését; a transzformátor támogatja a hosszú távú karbantartásmentes működést. A biztosítékok és kábelkivezetések szabványos dugaszolható szerkezete lehetővé teszi a hibás alkatrészek gyors cseréjét bonyolult szétszerelés nélkül. A hidegen hengerelt acél burkolat korróziógátló kültéri bevonattal alkalmazkodik az esőhöz, porhoz és magas páratartalmú kültéri környezethez.

4. Rugalmas tápegység kompatibilitás

Két bekötési sémát támogat: a gyűrűs főhálózatot és a terminál egy tápegységet, zökkenőmentes tápkapcsolást valósít meg az áramellátás megbízhatóságának javítása érdekében. Az alacsony feszültségű rekesz bőséges beépítési helyet biztosít az MCCB-nek, a többfunkciós mérőknek, az ATS-nek és a meddőteljesítmény-kompenzációs moduloknak, amelyek a felhasználói terhelési követelményeknek megfelelően testreszabhatók.

5. Kiváló Transformer Teljesítmény

A beépített olajba merülő transzformátor lépcsőzetes szilícium acéllemez magot alkalmaz, alacsony terhelési veszteséggel, alacsony működési zajjal és erős rövidzárlati és túlterhelési ellenállással. Lehetővé teszi a hosszú távú túlterheléses működést az élettartam lerövidítése nélkül, stabil a folyamatos nagy terhelésű ipari forgatókönyvekhez.

Alkalmazási forgatókönyvek

Városi elektromos hálózat felújítása, lakónegyedek, iskolák, kórházak és kereskedelmi bevásárlóközpontok;

Elosztott fotovoltaikus erőművek, szélerőművek és energiatárolók az energiaelosztást támogató;

Ipari üzemi műhelyek, bányászati ​​vállalkozások és parkok áramellátása;

Ideiglenes építési áramellátás autópályák, alagutak, vasúti tranzit és önkormányzati projektek számára;

Vidéki áramelosztó hálózat és közvilágítás központi áramellátás.
