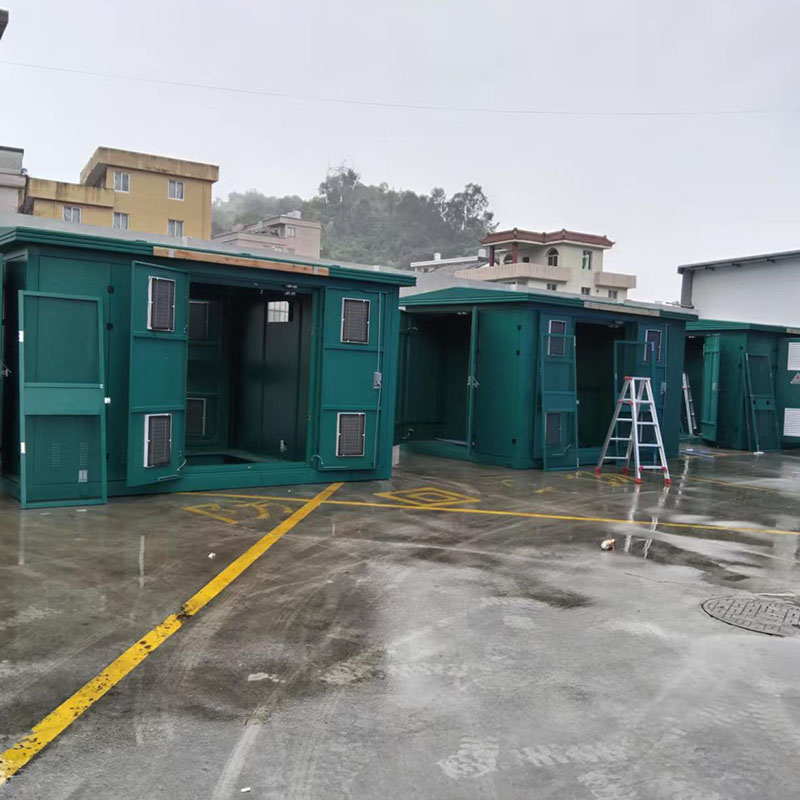

Európai típusú előregyártott alállomás / ZGS kombinált transzformátor

Termék áttekintése

A ZGS12 amerikai típusú pad-szerelt transzformátor egy integrált kültéri előre gyártott áramelosztó berendezés, amelyet a Mingtuo Electric fejlesztett ki. A nagyfeszültségű terheléskapcsolót, a kettős érzékenységű dugaszolható biztosítékokat, az olajba merülő transzformátort és az alacsony feszültségű kimenő szekrényt egyetlen megosztott, tömített olajtartályba integrálja, teljesen tömített és teljesen szigetelt, olajba merülő kialakítást alkalmazva.

Támogatja mind a gyűrűs hálózati, mind a terminál egy áramellátási módokat, széles körben alkalmazva a városi villamosenergia-hálózat felújításában, lakóközösségekben, kereskedelmi tereken, elosztott fotovoltaikus erőművekben, ipari parkokban és ideiglenes építési áramellátási projektekben.

A termék fő előnyei

Ultra-kompakt integrált egytartályos szerkezet

Az összes nagyfeszültségű védelmi alkatrész és a transzformátortest egy tömített olajtartályon osztozik. A teljes mennyiség csak 1/3-1/5-e az azonos kapacitású európai dobozos alállomásnak, ami jelentősen csökkenti a földhasználatot és a polgári építési költségeket. Az integrált egydobozos kialakítás leegyszerűsíti a tengeri és szárazföldi szállítást, valamint a helyszíni alapozást.

Teljes szigetelés és érintésbiztos nagy biztonság

A nagyfeszültségű bejövő vezetékek teljesen szigetelt könyökkábel-csatlakozókat alkalmaznak; A kábel szerelvényének külső felülete nulla villamosítás, és érinthető a biztonságos működés érdekében. A kettős érzékenységű dugaszolható biztosíték áramkorlátozó tartalék biztosíték kettős túláram- és túlterhelésvédelmet valósít meg, elkerülve a berendezés kiégését. A hárompontos földelés kiküszöböli a fedetlen feszültség alatt álló részeket az áramütéses balesetek elkerülése érdekében.

Alacsony karbantartási igény és hosszú élettartam

A teljesen lezárt olajtartály elszigeteli a szigetelő olajat a levegőtől, lelassítja az olaj öregedését a hosszú távú karbantartásmentes működés érdekében. A szabványos dugaszolható biztosítékok és kábelkivezetések lehetővé teszik a sérült alkatrészek gyors cseréjét bonyolult szétszerelés nélkül. A hidegen hengerelt acél burkolat korróziógátló kültéri elektrosztatikus bevonattal alkalmazkodik az esőhöz, porhoz és magas páratartalmú kültéri környezethez.

Rugalmas testreszabott kisfeszültségű rekesz

Támogatja a gyűrűs főhálózat és a terminál egy tápegység huzalozási sémáját, megvalósítva a zökkenőmentes tápellátást az áramellátás megbízhatóságának javítása érdekében. Az alacsony feszültségű rekesz bőséges beépítési sínekkel rendelkezik az MCCB, többfunkciós teljesítménymérők, ATS automatikus átviteli kapcsolók és meddőteljesítmény kompenzációs modulok számára, amelyek teljes mértékben testreszabhatók a felhasználói terhelési követelményeknek megfelelően.

Alacsony veszteségű transzformátormag

A beépített olajba merülő transzformátor lépcsőzetes szilícium acéllemez magot tartalmaz, alacsony terhelési veszteséggel, alacsony működési zajjal és erős rövidzárlati és túlterhelési ellenállással. Lehetővé teszi a hosszú távú túlterheléses működést az élettartam lerövidítése nélkül, stabil a folyamatos nagy terhelésű ipari forgatókönyvekhez.

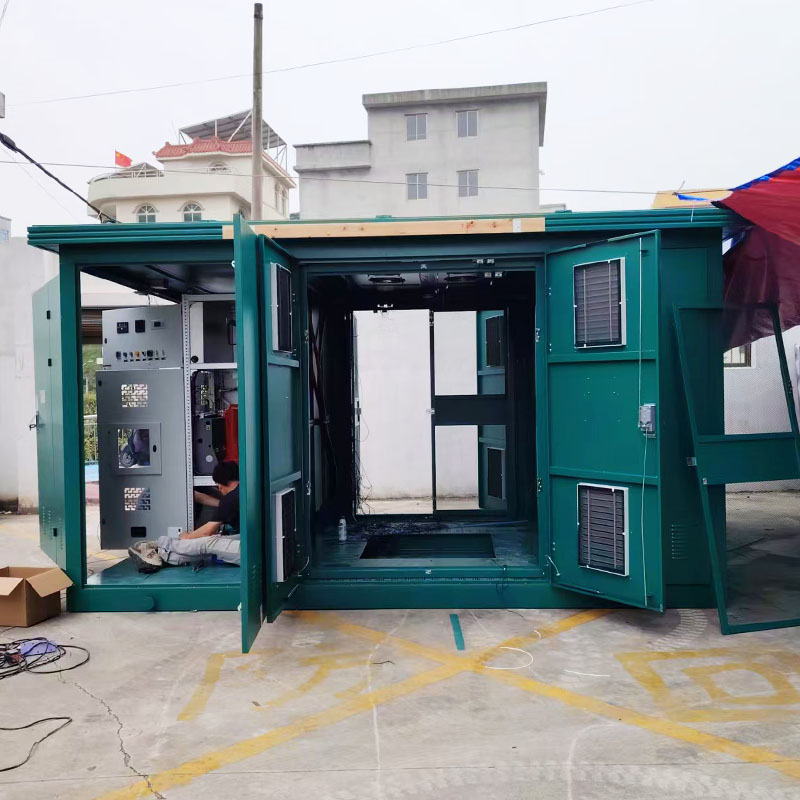

Belső szerkezet
Nagyfeszültségű rekesz (bal oldal) Terheléskapcsolóval, kettős érzékenységű dugaszolható biztosítékkal, könyökkábel csatlakozókkal és olajba merülő villámhárítóval felszerelve. Minden nagyfeszültségű feszültség alatt álló alkatrész transzformátor szigetelőolajba merül, teljesen le van zárva és szigetelve; fenntartott működési ablakok biztosítékcseréhez és rutinszerű ellenőrzéshez.

Transzformátor főtartály (középső magterület) Háromfázisú, olajba merülő transzformátormag és tekercs, közös olajtartály nagyfeszültségű alkatrészekkel. Háromoldalas nyitott radiátorszerkezet a hatékony hőelvezetés érdekében, olajszintjelzővel, nyomáscsökkentő szeleppel és olajleeresztő szeleppel felszerelve az egyszerű ellenőrzés és karbantartás érdekében.

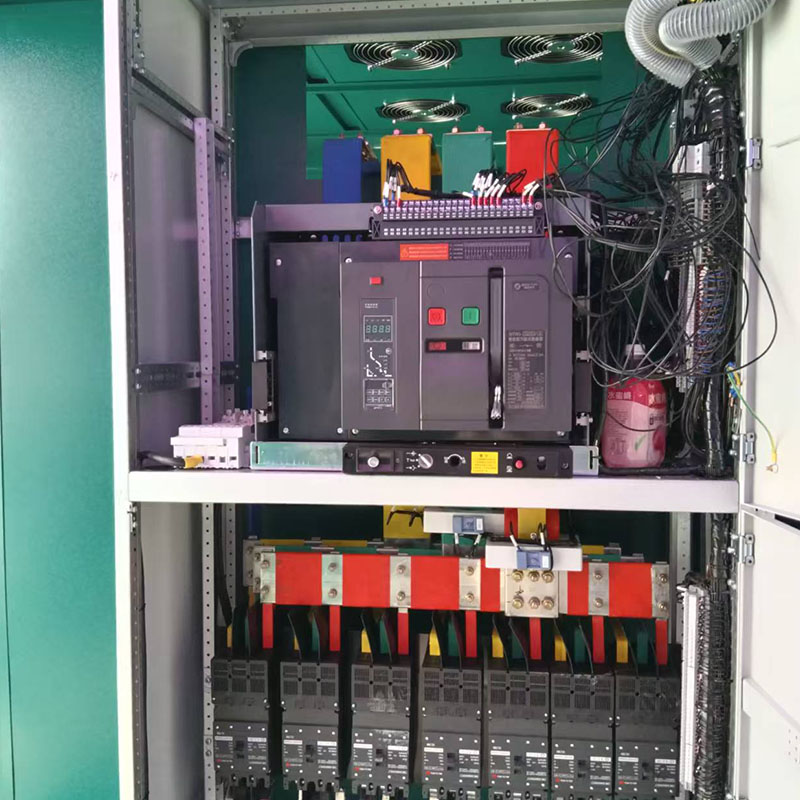

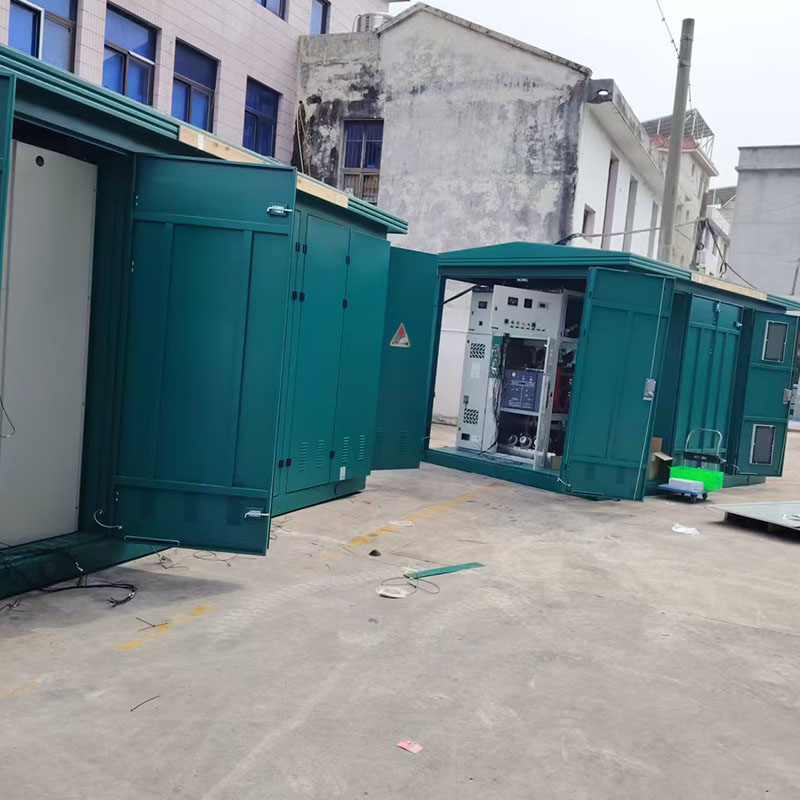

Kisfeszültségű kimenő rekesz (jobb oldal) A transzformátor tartályától elválasztott független acél válaszfal. Fenntartott szerelősínek öntött házas megszakítókhoz, többfunkciós teljesítménymérőkhöz, sorkapcsokhoz és meddőteljesítmény-kompenzáló eszközökhöz. RS485 kommunikáció az intelligens energiafelügyeleti rendszer dokkolójához fenntartva.

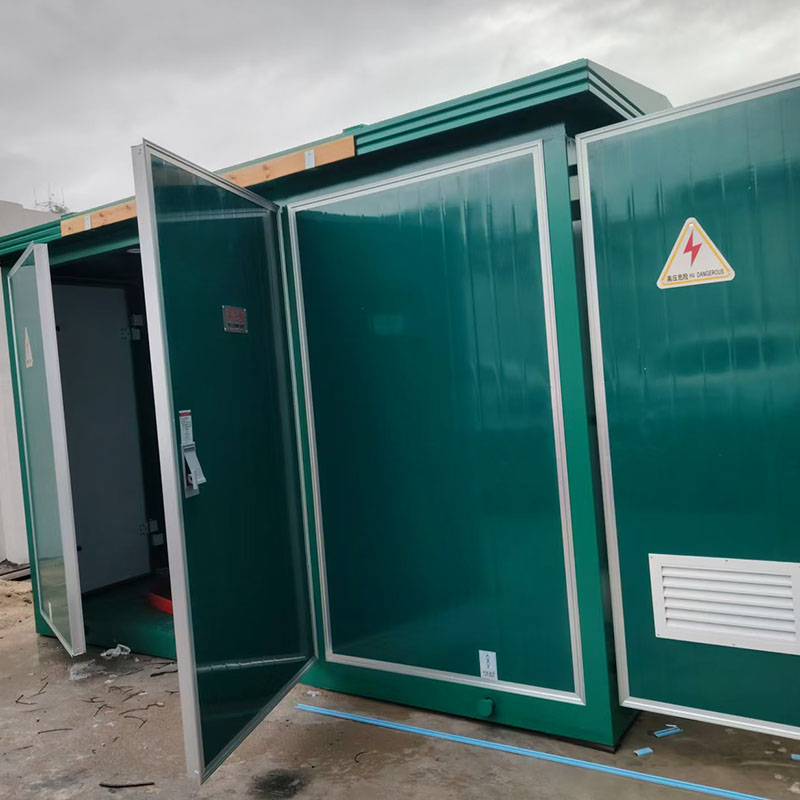

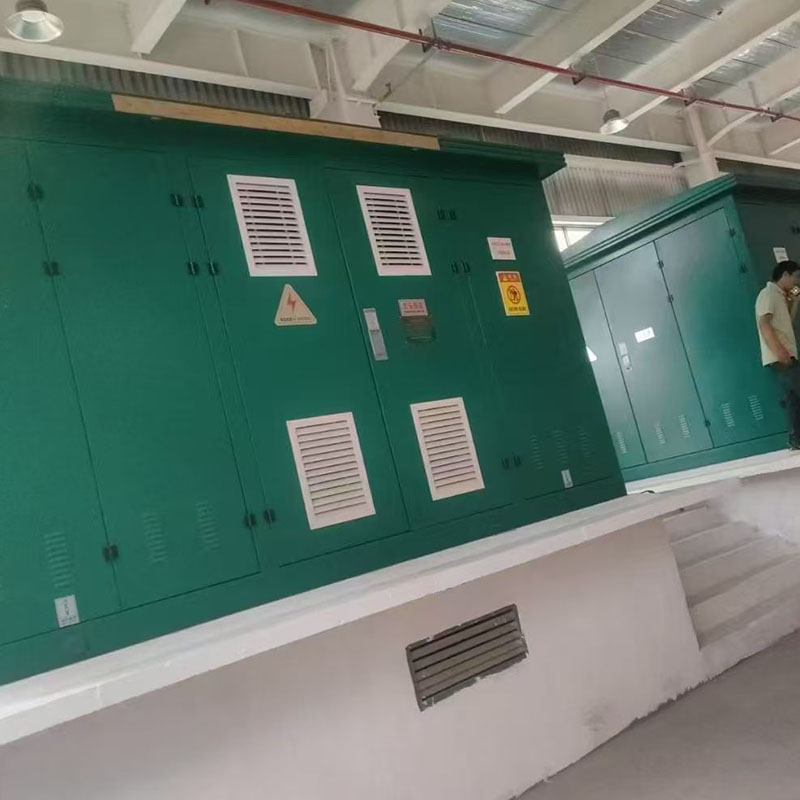

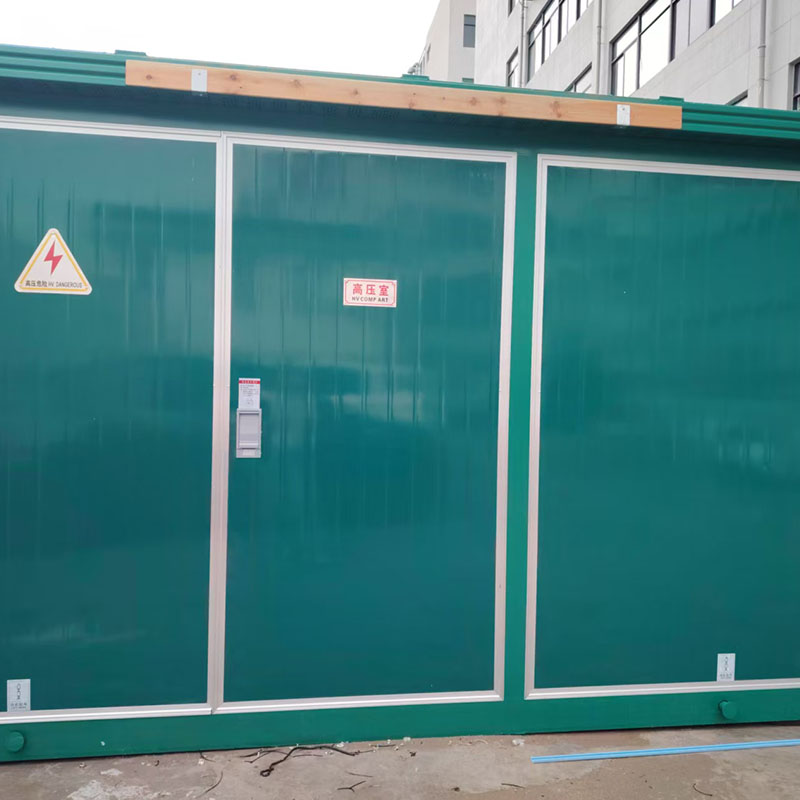

Külső ház Beépített egyrészes hidegen hengerelt acéllemez szekrény ferde tetejű esővíz elvezetéshez. Rozsdamentes, elektrosztatikus kültéri permetezés, több zárható szekrényajtó az egyes rekeszek minősített karbantartásához.

Alkalmazási forgatókönyvek

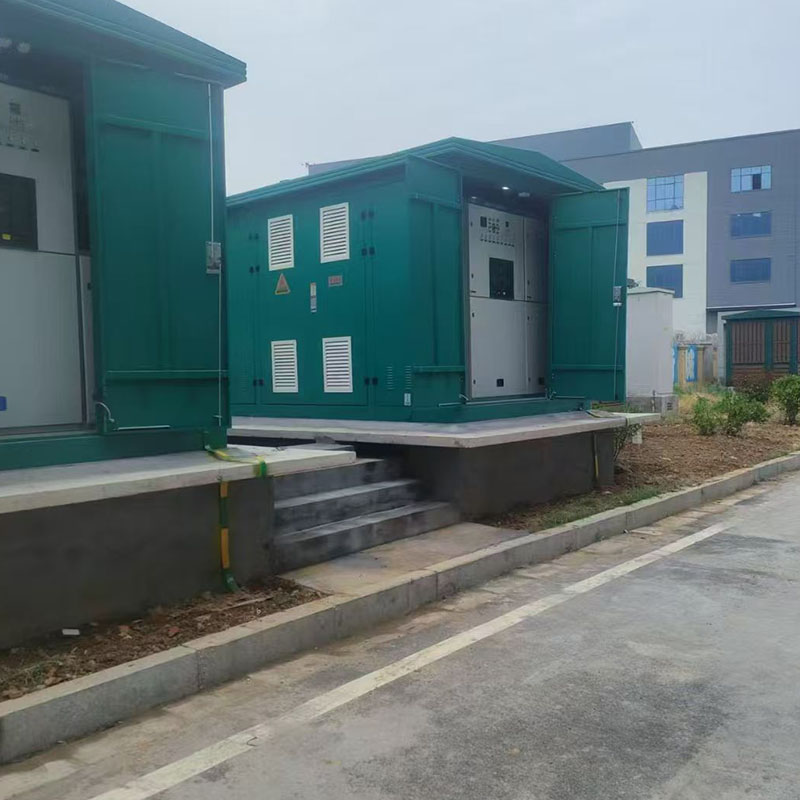

Városi elektromos hálózat felújítása, lakónegyedek, iskolák, kórházak és kereskedelmi bevásárlóközpontok; Elosztott fotovoltaikus erőművek, szélerőművek és energiatárolók az energiaelosztást támogató; Ipari üzemi műhelyek, bányászati ​​vállalkozások és parkok áramellátása; Ideiglenes építési áramellátás autópályák, alagutak, vasúti tranzit és önkormányzati projektek számára; Vidéki áramelosztó hálózat és közvilágítás központi áramellátás.

Technikai paraméterek táblázata
