MT-GV2 motorvédő kombó: MCCB és termikus túlterhelés relé 0,1-32A motorokhoz

Leírás:

Az MT-GV2 Motor Protection Combo egy nagy teljesítményű öntött házas megszakítót (MCCB) integrál a GV2 sorozatú motorvédővel, így átfogó védelmi megoldást alkot a kisfeszültségű motoráramkörök számára. Ez a kombináció megvédi a motorokat rövidzárlattól, túlterheléstől és fáziskieséstől, miközben biztosítja a zavartalan működést ipari környezetben.

A tartós hőre keményedő anyagokból készült és kompakt telepítésre tervezett rendszer ideális motorvezérlő központokhoz, géppanelekhez és ipari automatizálási berendezésekhez. Pontos védelmet nyújt a 0,1A-tól 32A-ig terjedő motorok számára, egyszerű telepítéssel és intuitív kezeléssel a karbantartó személyzet számára.

Alkalmazások:

Az MT-GV2 kombót széles körben alkalmazzák az ipari és kereskedelmi szektorokban a folyamatos, megbízható motorműködés biztosítása érdekében. A tipikus használati esetek a következők:

Szivattyúk, kompresszorok és ventilátorok

Szállítószalagok és anyagmozgató berendezések

Szerszámgépek és feldolgozósorok

Mezőgazdasági és élelmiszer-feldolgozó gépek

Megújuló energia, motoros rendszerek

GV3 Auxiliary Side Loading

Működési elv:

A motor megszakító túlterhelés- és rövidzárlatvédelmi funkcióval rendelkezik. A túlterhelés a bimetál szalag melegítésével és hajlításával, a felső kioldó mechanizmus kioldásával és a vonalvédelem megvalósításával érhető el. A termikus mágneses öntött házas megszakítókhoz képest nagyobb pontossággal, kisebb áramerősséggel és pontosabb védelemmel rendelkezik. Praktikus motorvédelem. A rövidzárlat elleni védelmet úgy érik el, hogy egy tekercsen keresztül Lorentz-mágneses erőt hoznak létre, a vasmagot pedig a mágneses erő hajtja meg, hogy kioldó mechanizmust indítson el, amely kinyitja a megszakítót, leválasztja az áramkört és védi a motort. Általában nagy áramerősség elleni védelemre használják a motor indításakor.

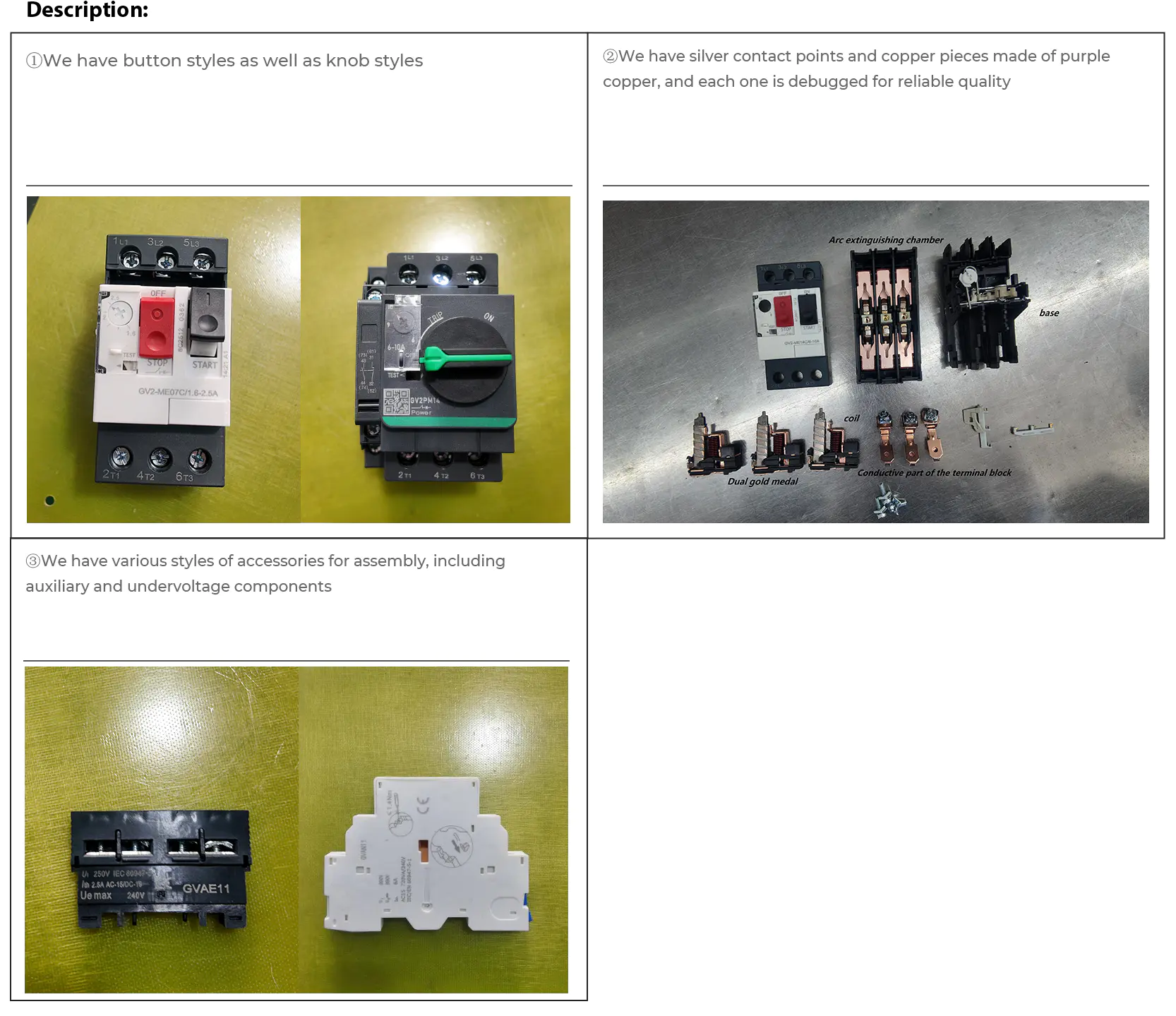

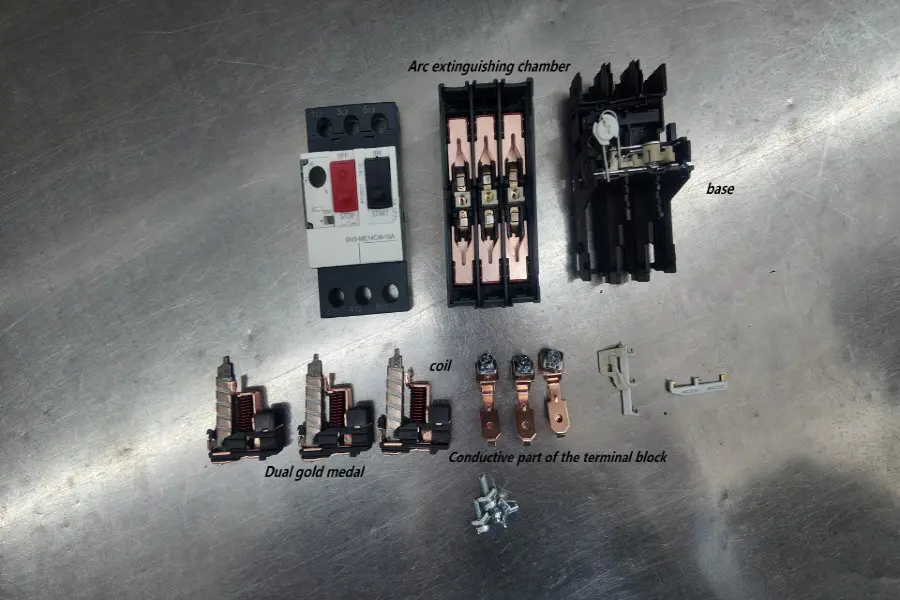

Terméktartozékok

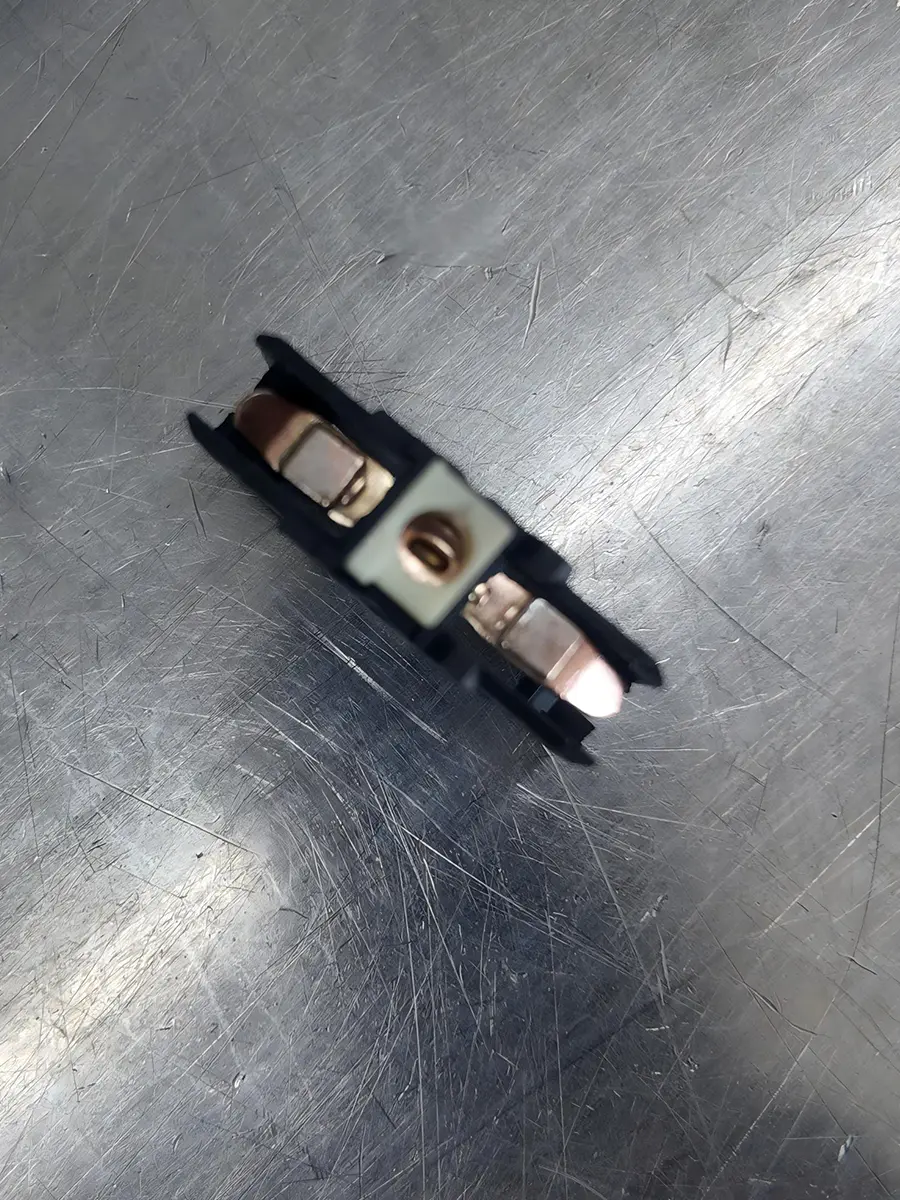

Movingcontact

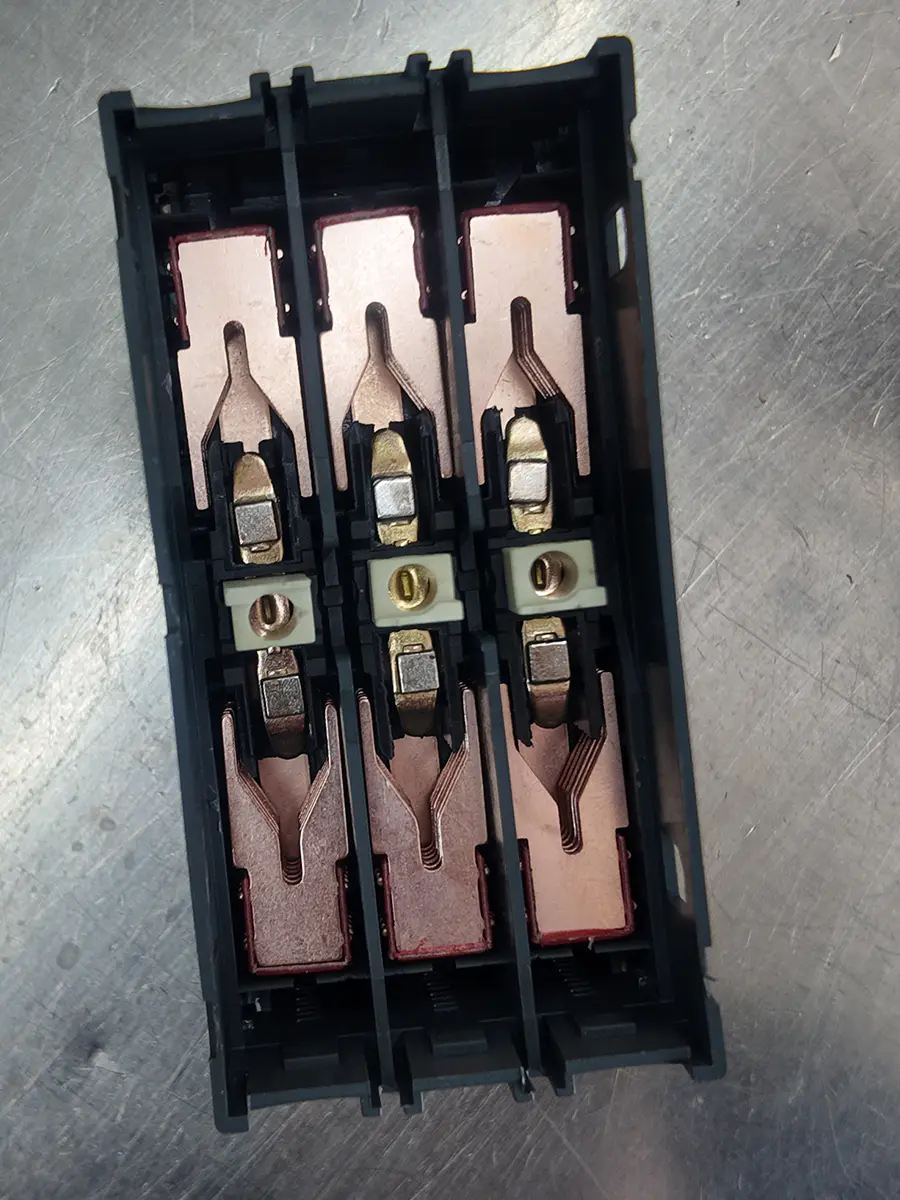

arcextinguishingchamber

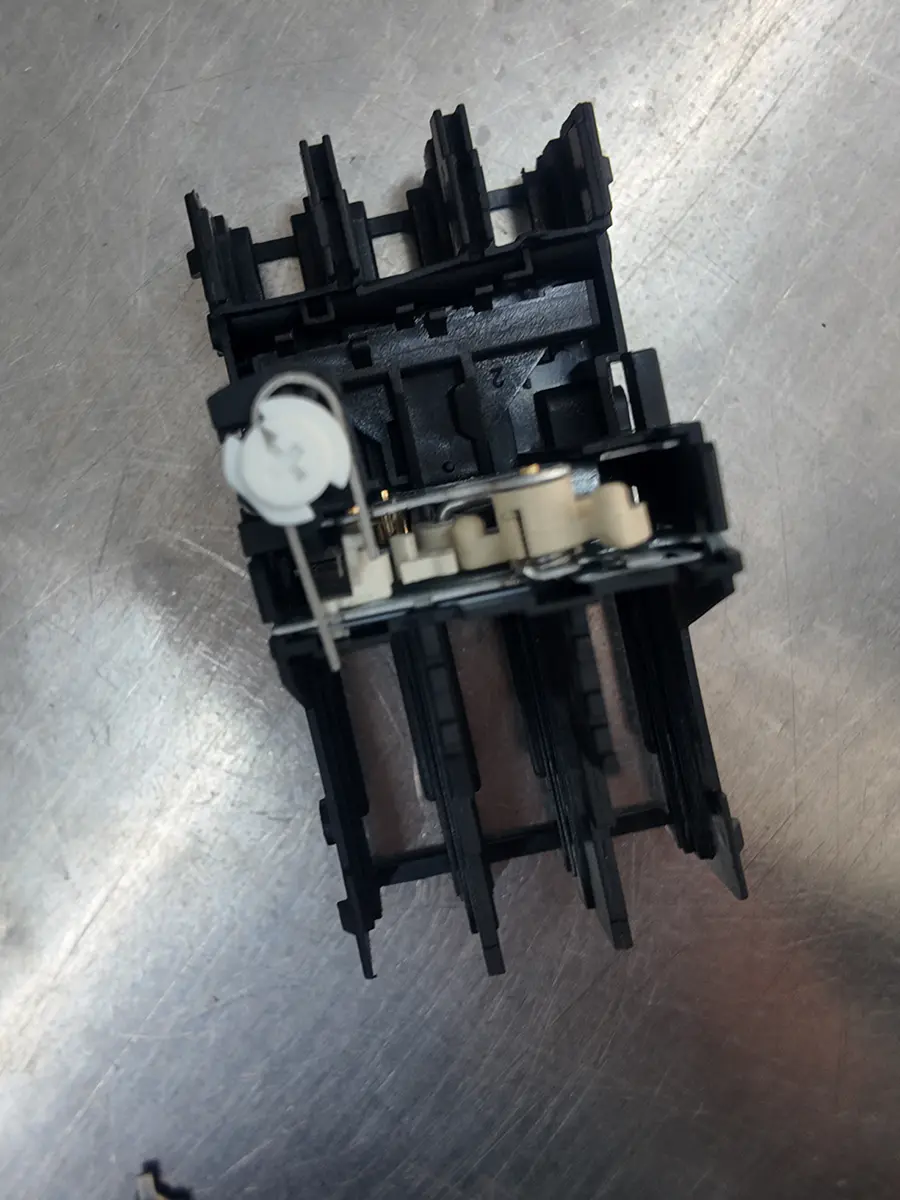

base

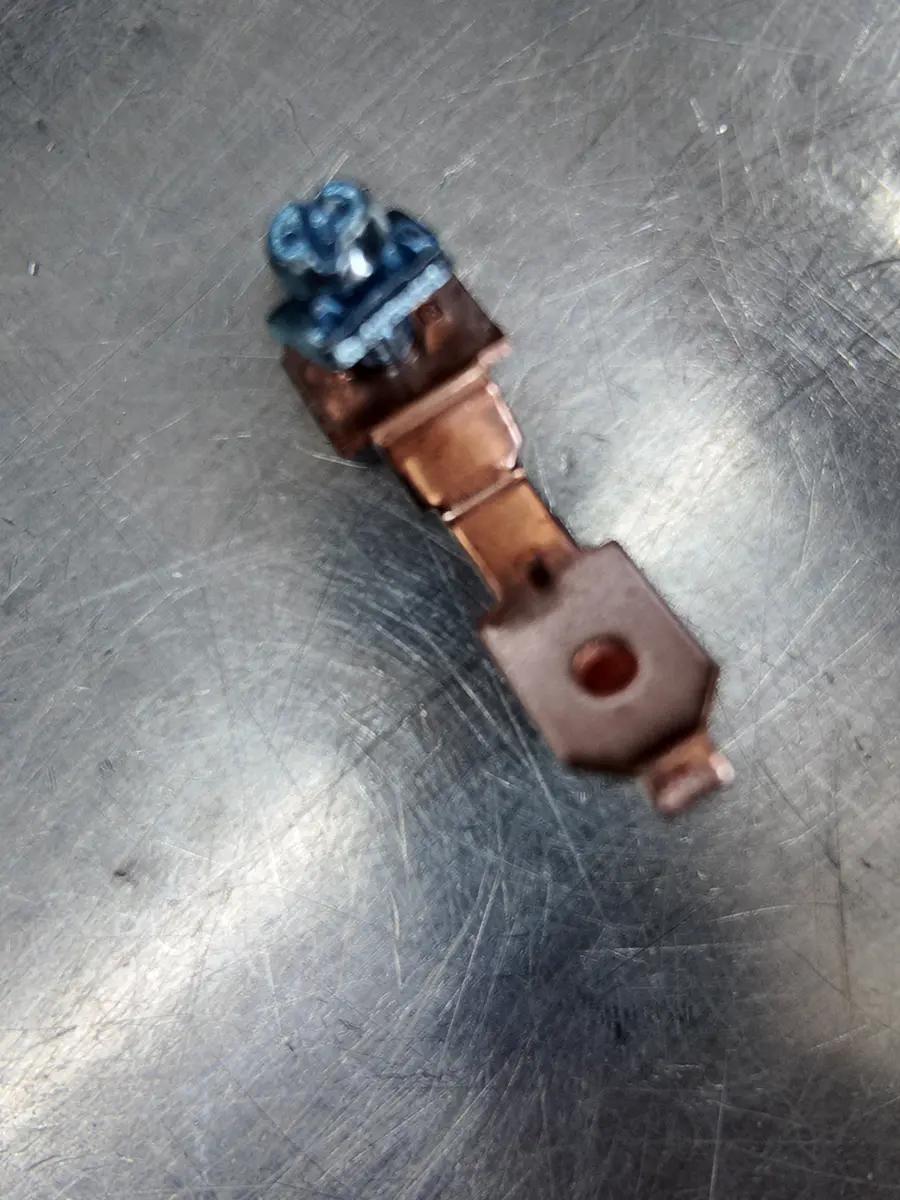

conductivpartoftheterminalblock

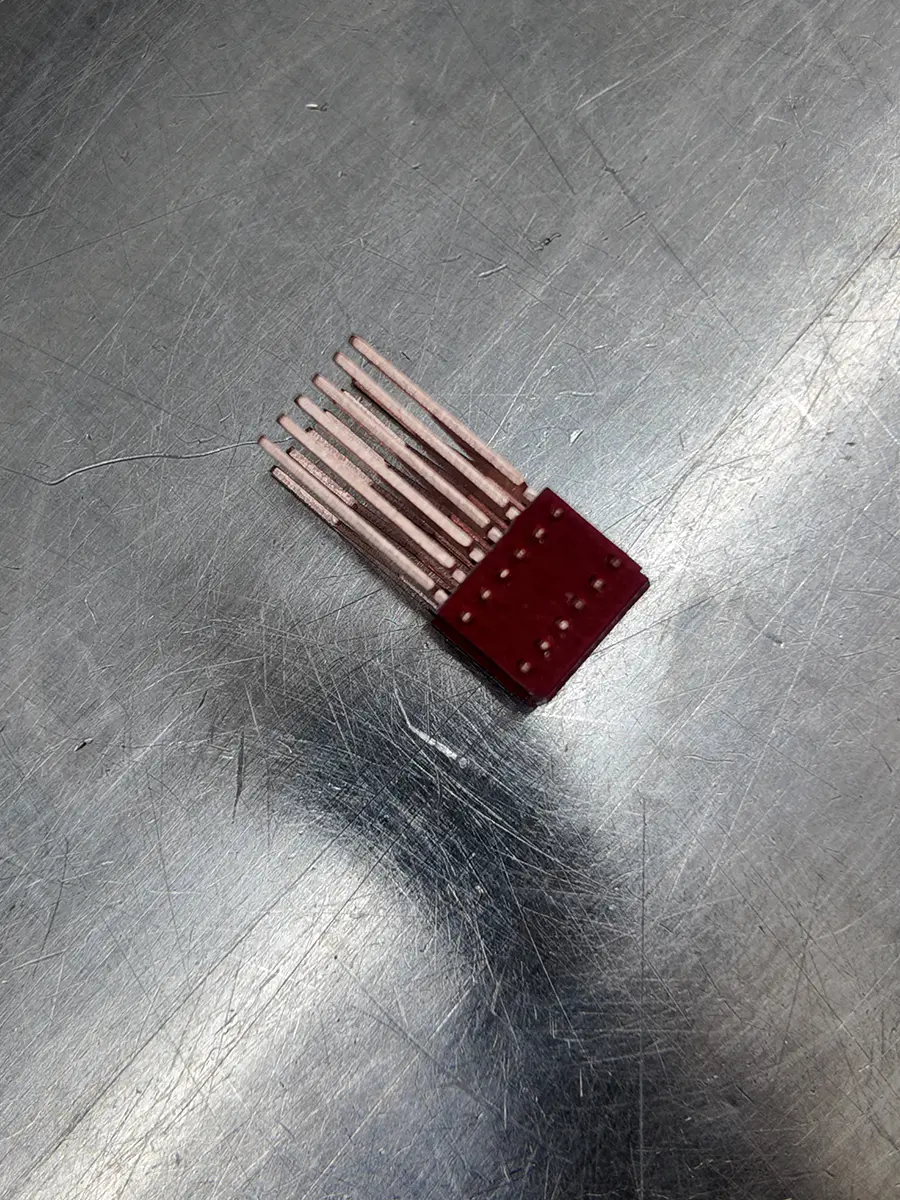

DJI_20260111145146_0084_D

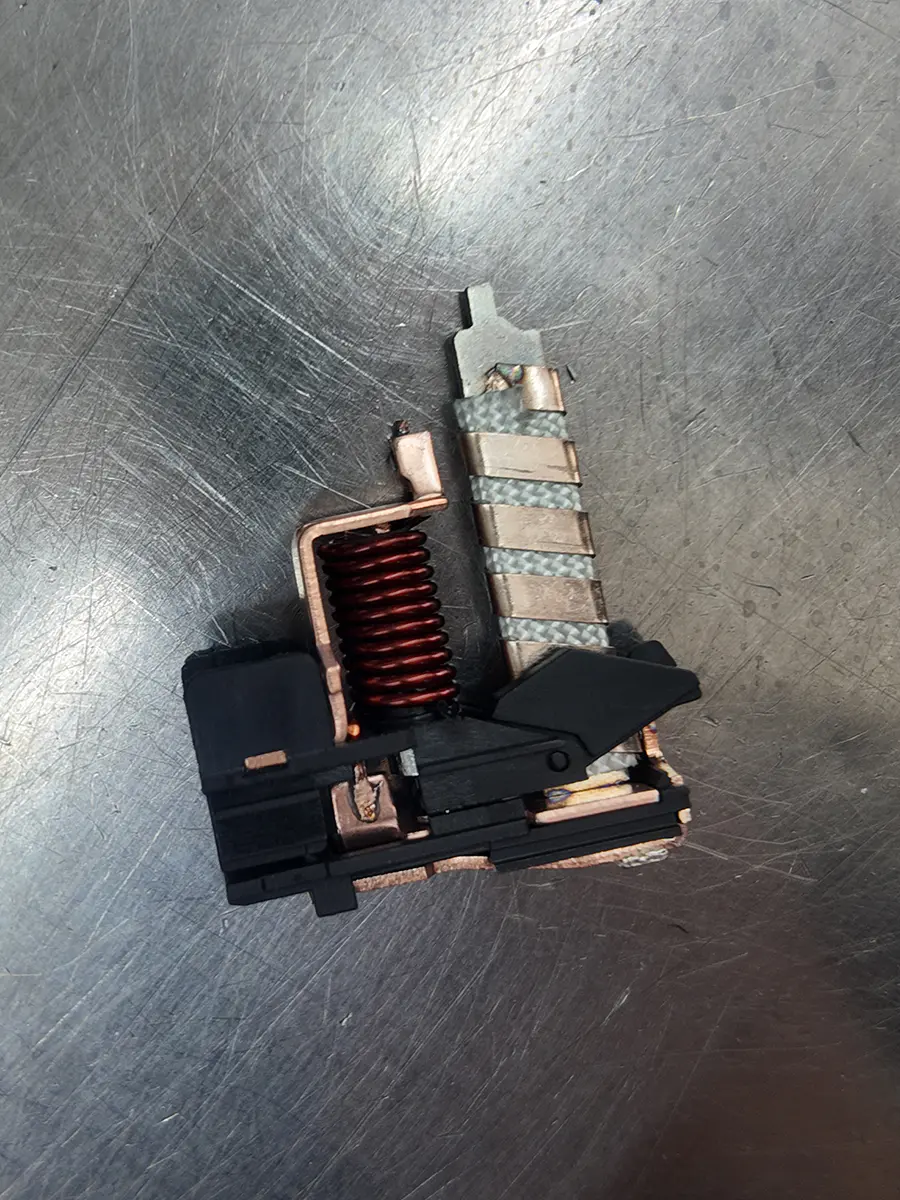

Dualgoldmedalcoil

Delay Testing

DSC01043 MCCB, Temperature rise test
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

A szállítás biztonsága érdekében elektromos termékeinket megerősített fa ládákban exportáljuk. A ládák hőkezelésen esnek át, és ISPM-15 jelzést viselnek, ami lehetővé teszi a gyors vámkezelést. A megemelt alapkialakítás megkönnyíti a targonca kezelését, míg a belső lengéscsillapító rögzítés biztosítja a termékek épségét. Minden külső láda egyértelműen feliratozott, és megfelel a nemzetközi logisztikai szabványoknak.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Power transmission successful

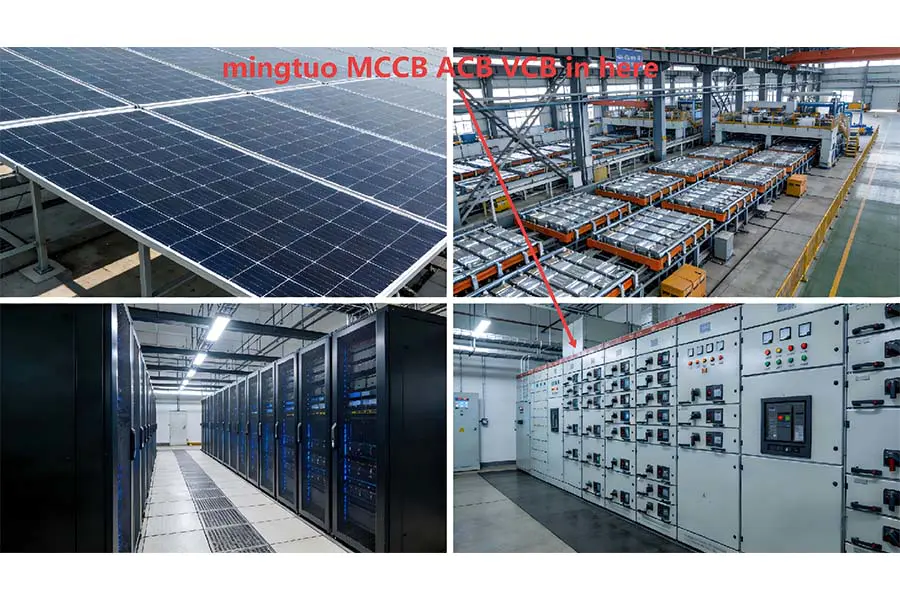

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

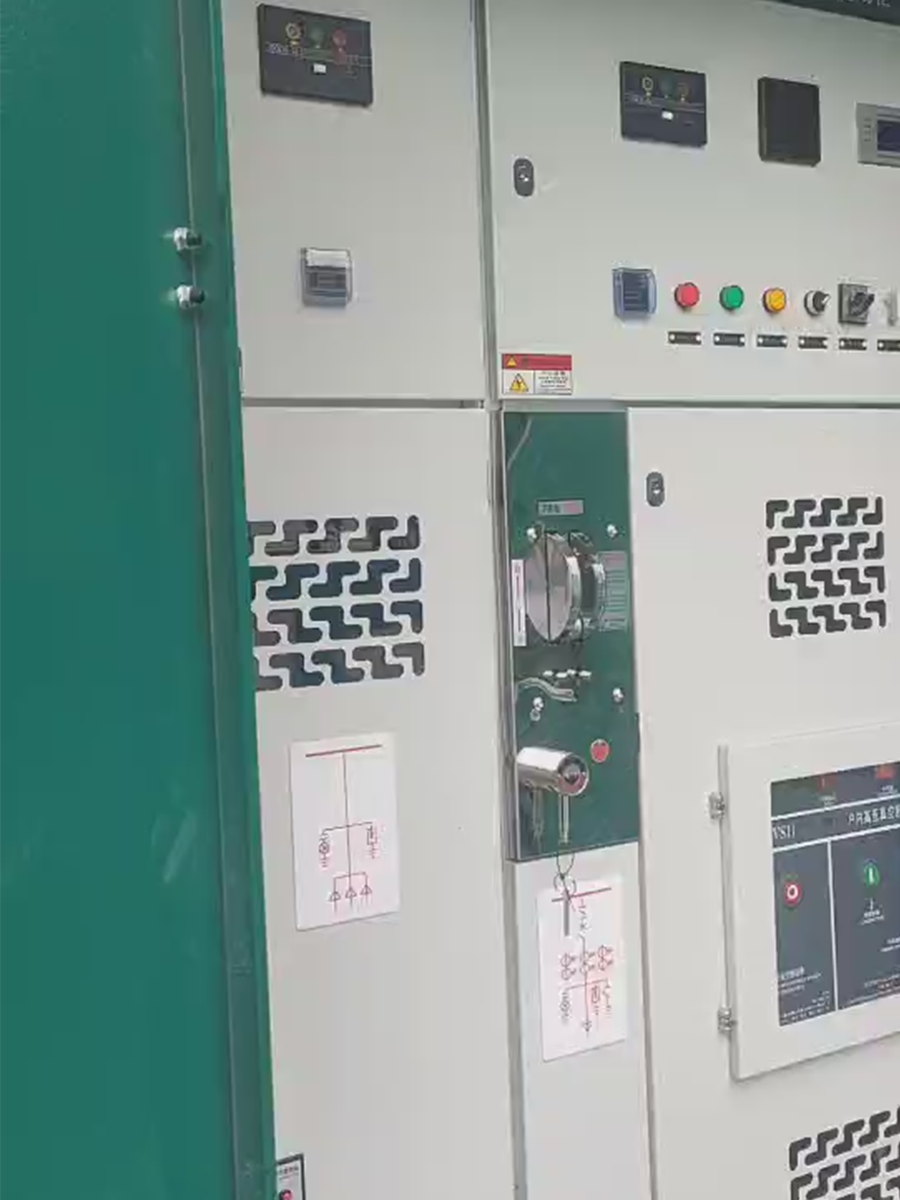

Box-typesubstationUtilisingourVCB
HighandLowVoltageSwitchgearACBMCCBVCB

Termékmodell	Jelenlegi tartomány	Háromfázisú motor
GV2-ME01C	0,1–0,16 A	-
GV2-ME02C	0,16–0,25 A	-
GV2-ME03C	0,25-0,4A	-
GV2-ME04C	0,4–0,63 A	-
GV2-ME05C	0,63–1A	-
GV2-ME06C	1-1,6A	0,37 kW
GV2-ME07C	1,6–2,5 A	0,75 kW
GV2-ME08C	2,5-4A	1,5 kW
GV2-ME10C	4–6,3A	2,2 kW
GV2-ME14C	6-10A	4KW
GV2-ME16C	9-14A	5,5 kW

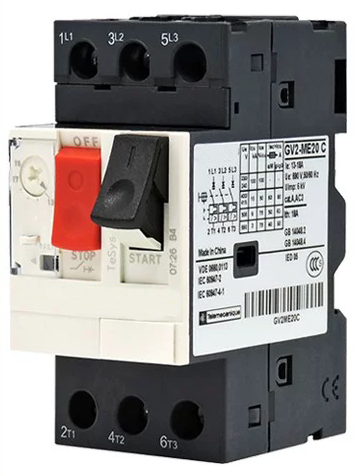

GV2-ME20C	13-18A	7,5 kW
GV2-ME21C	17–23A	11 kW
GV2-ME22C	20-25A	11 kW
GV2-ME32C	24–32A	15 kW

Modelll	Jelenlegi tartomány	Utazási áram	Támogatás Mellékletek
GV2-ME01C	0,1A~0,16A	1,5A	Oldalra szerelt érintkező: GV-AE1 GV-AE11 GV-AE20 Hivatalos kapcsolattartó pont: GV-AN11 GV-AN20 Oldalra szerelt érintkező: (hibajelzés) GV-AD1010 GV-AD1001 GV-AD0110 GV-AD0101
GV2-ME02C	0,16A~0,25A	2.4A
GV2-ME03C	0,25A~0,4A	5A
GV2-ME04C	0,4A~0,63A	8A
GV2-ME05C	0,63A~1A	13A
GV2-ME06C	1A~1,6A	22,5A
GV2-ME07C	1,6A~2,5A	33,5A
GV2-ME08C	2,5A~4A	51A

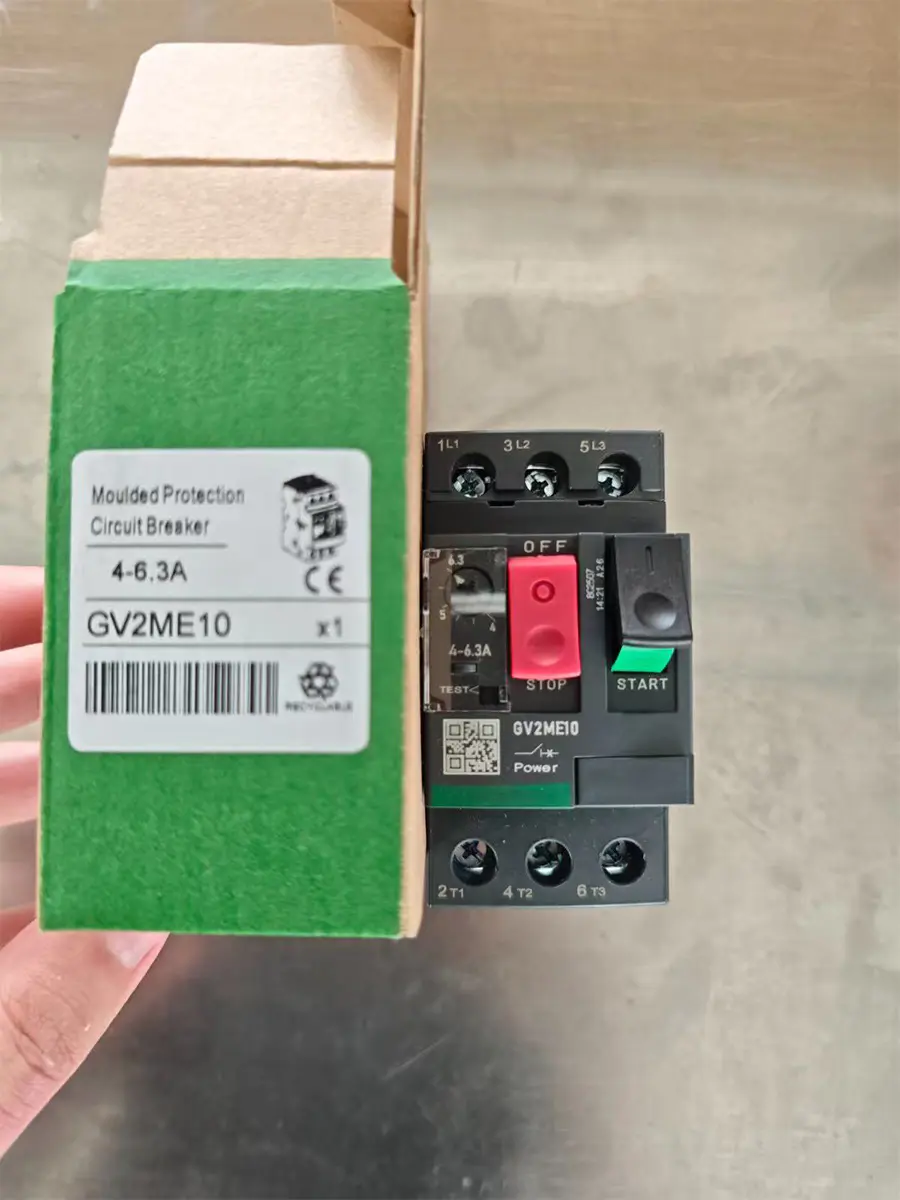

GV2-ME10C	4A-6,3A	78A
GV2-ME14C	6A-10A	138A
GV2-ME16C	9A-14A	170A
GV2-ME20C	13A-18A	223A
GV2-ME21C	17A-23A	327A
GV2-ME22C	20A~25A	327A
GV2-ME32C	24A~32A	416A

GV2ME motoros megszakító mágneses hővédelemmel

50/60Hz, AC-3 osztály Háromfázisú motor szabványos névleges teljesítménye				Melegen kioldó beállítási tartomány (A)	Mágneses kioldó áram Id ±20% (A)	Az áram burkolattal (A)	Modelll	Súly (kg)
230 V (kW)	400V (kW)	415 V (kW)	440 V (kW)	Melegen kioldó beállítási tartomány (A)	Mágneses kioldó áram Id ±20% (A)	Az áram burkolattal (A)	Modelll	Súly (kg)
-	-	-	-	0,1…0,16	1.5	0.16	GV2ME01C	0.26
-	-	-	-	0,16…0,25	2.4	0.25	GV2ME02C	0.26
-	-	-	-	0,25…0,40	5	0.4	GV2ME03C	0.26
-	-	-	-	0,40…0,63	8	0.63	GV2ME04C	0.26
-	0.37	-	0.37	0,63…1	13	1	GV2ME05C	0.26
0.37	0.37	0.75	0.55	1…1.6	22.5	1.6	GV2ME06C	0.26
0.75	0.75	0.75	1.1	1,6…2,5	33.5	2.5	GV2ME07C	0.26
1.1	1.5	1.5	1.5	2,5…4	51	4	GV2ME08C	0.26
2.2	2.2	2	3	4…6.3	78	6.3	GV2ME10C	0.26
2.2	4	4	4	6…10	138	9	GV2ME14C	0.26
3	5.5	5.5	7.5	9…14	170	13	GV2ME16C	0.26
4	7.5	9	9	13…18	223	17	GV2ME20C	0.26
5.5	11	11	11	17…23	327	21	GV2ME21C	0.26
5.5	11	11	11	20…25	327	23	GV2ME22C	0.26
7.5	15	15	15	24…32	416	24	GV2ME32C	0.26
