Leírás:

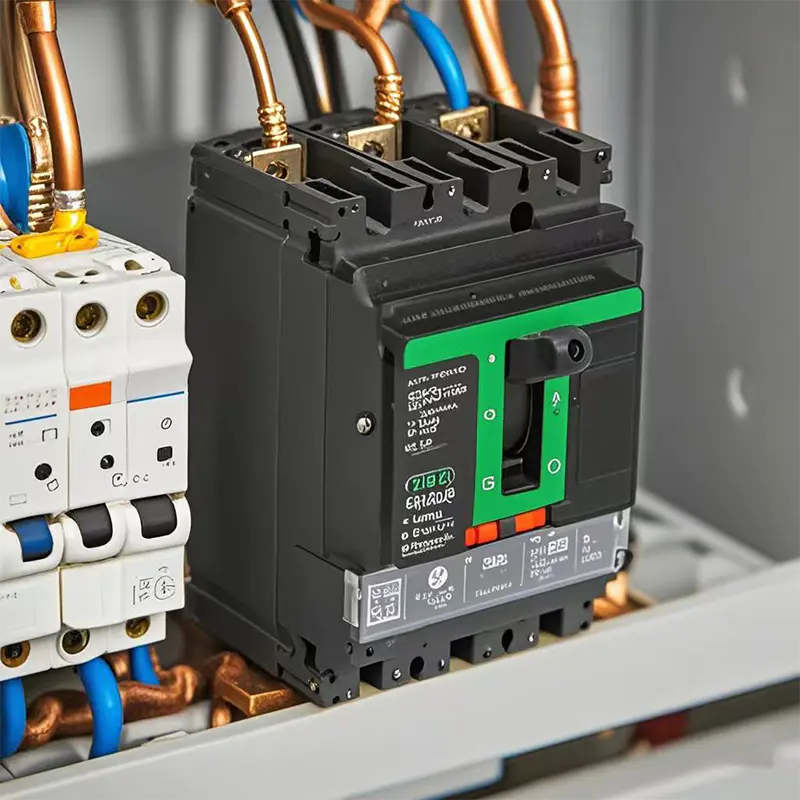

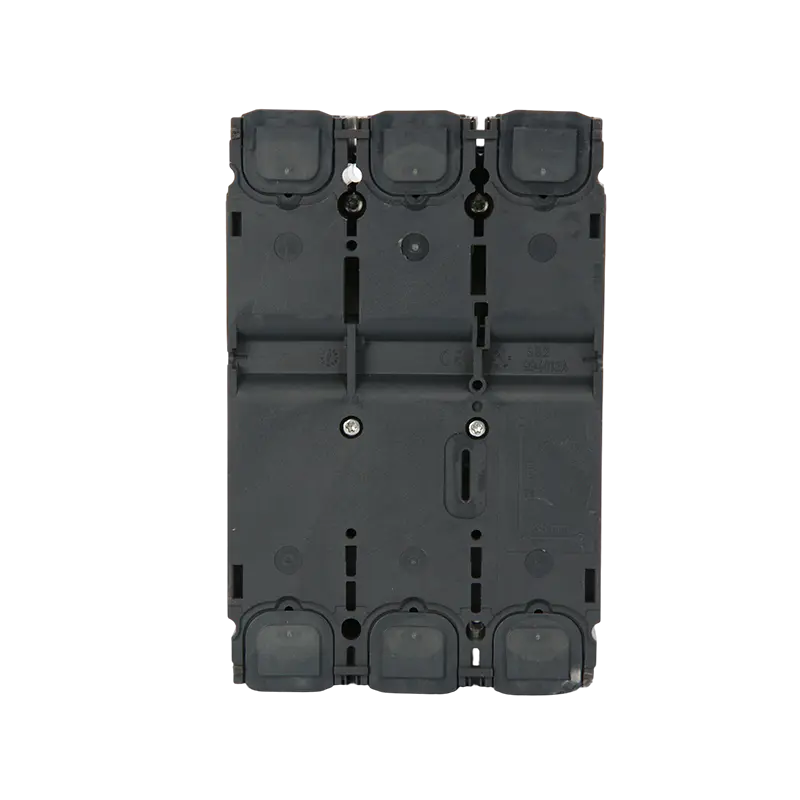

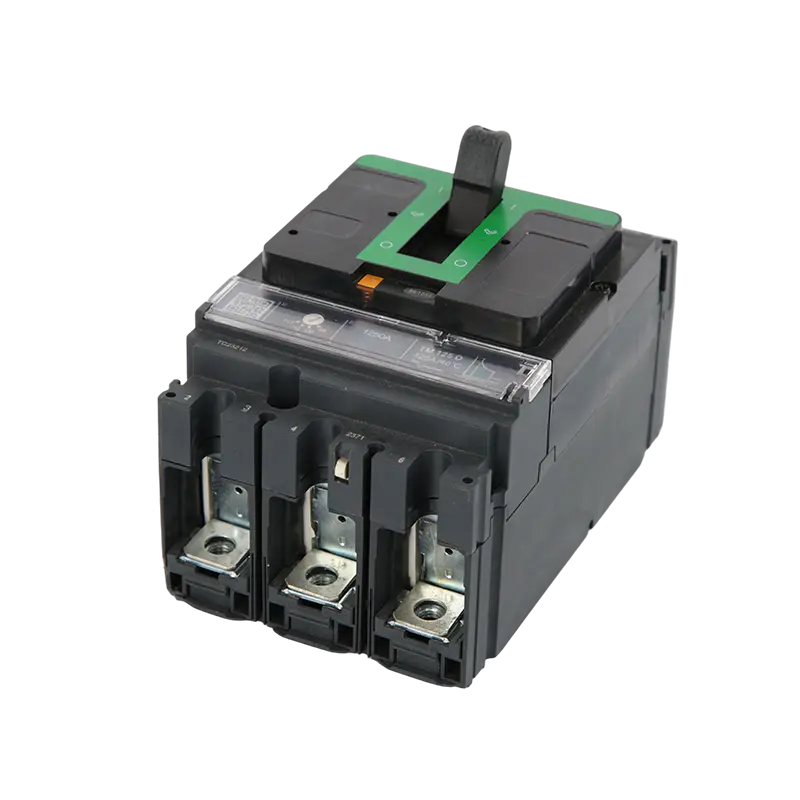

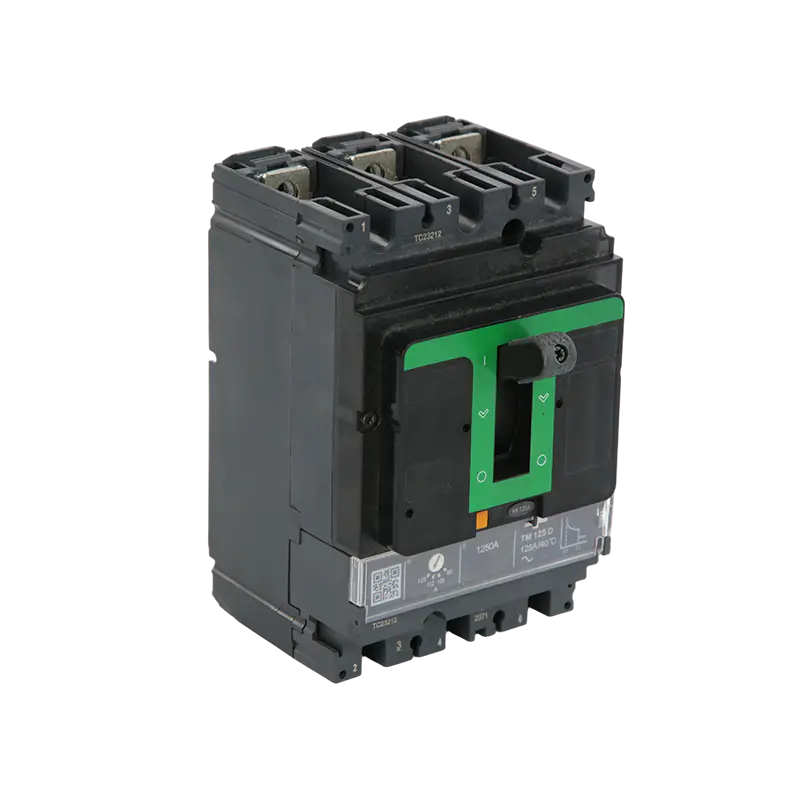

Az MT-NSX sorozatú öntött házas megszakítók (MCCB) megbízható és sokoldalú védelmet nyújtanak a kisfeszültségű elektromos rendszerek számára, széles körben elterjedt ipari üzemekben, kereskedelmi épületekben és kritikus infrastrukturális projektekben. A biztonságra és a hatékonyságra egyaránt tervezett megszakítók állandó teljesítményt nyújtanak megerőltető üzemi körülmények között is.
| | |
Alkalmazások:
Az MT-NSX MCCB alapvető eleme az elektromos áramkörök és a csatlakoztatott berendezések védelmének. Állítható kioldási beállításai és robusztus megszakítási képessége alkalmassá teszi összetett elektromos hálózatok szelektív koordinációjára. Tipikus alkalmazások a következők:
Fő áramelosztó táblák és panelek
Motorvezérlő központok és indítópanelek
Generátor és tartalék áramellátás védelme
Ipari gépek áramellátó rendszerei
Kereskedelmi és irodaépületek elektromos áramkörei
Megújuló energiarendszerek, beleértve a nap- és szélenergia-berendezéseket
 | |
 |  |
Túlterhelés elleni védelem
Használjon termikus alkatrészeket (bimetál szalagok) vagy elektronikus kioldó eszközöket az áram ellenőrzésére.
Amikor az áram meghaladja a beállított értéket, és egy bizonyos ideig tart, a hőelem a hő hatására meggörbül (vagy az elektronikus egység jelet küld), ami elindítja a mechanikus mechanizmust, amely leválasztja az áramkört és megakadályozza az áramkör túlmelegedését.
Rövidzárlat elleni védelem
Elektromágneses kioldással valósítható meg (tekercs és vasmag).
Rövidzárlat esetén a pillanatnyi nagy áramerősség erős mágneses teret hoz létre, amely arra készteti az armatúrát, hogy ütközik a kioldó mechanizmussal, és ezredmásodperceken belül gyorsan lekapcsol, elnyomva a hibaáramot.
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
A szállítás biztonsága érdekében elektromos termékeinket megerősített fa ládákban exportáljuk. A ládák hőkezelésen esnek át, és ISPM-15 jelzést viselnek, ami lehetővé teszi a gyors vámkezelést. A megemelt alapkialakítás megkönnyíti a targonca kezelését, míg a belső lengéscsillapító rögzítés biztosítja a termékek épségét. Minden külső láda egyértelműen feliratozott, és megfelel a nemzetközi logisztikai szabványoknak.
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
| Cikkszám | NSX100-250 | NSX400-630 | |
| Pólusok száma | 3P, 4P | ||
| Irányítás | Kézikönyv | billenőkapcsolóval közvetlen vagy kiterjesztett forgó fogantyúval | |
| Kapcsolatok | Javítva | elülső csatlakozások | |
| Javítva | Plug-in | elülső csatlakozások/rear connections | |
| Elektromos jellemzők (IEC60947 és EN60947-2 szerint) | |||
| Névleges áram | Az (A) | 16,25,32,40,50,63,80,100,125,160,200,250 | 400.500.630 |
| Névleges szigetelési feszültség | Ui(V) | 800 | |
| Névleges impulzusálló feszültség | Uimp (kV) | 8 | |
| Névleges üzemi feszültség | Ue(V) | AC 50/60Hz, 690 | |
| Felhasználási kategória | A | ||
| Megszakítási kapacitás szintjei | F, N, H | ||
| Megszakítási kapacitás (kA effektív) AC 50/60 Hz 380/415 V | Icu | 36, 50, 70 | |
| Üzemi megszakítási kapacitás (kA effektív) AC 50/60 Hz 380/415 V | Ics | 36, 50, 70 | |
| Működési teljesítmény | Mechanikus | 20000 | 10000 |
| Elektromos | 10000 | 5000 | |
| Védelem | TMD, Micrologic | ||
| Kijelző és vezérlő segédeszközök | |||
| Segéd kapcsoló | |||
| MX Shunt tekercs | ■ | ||
| MN feszültség alatti tekercs | ■ | ||
| Modell | MTEZC-100 | MTEZC-125 | MTEZC-250 | MTEZC-400 | MTEZC-630 | |
| Shell áram | Inm(A) | 100A | 125A | 250A | 400A | 630A |
| Névleges üzemi feszültség | Ue(v) | AC415/550V | ||||
| Névleges szigetelőfeszültség | Ui(v) | 690V | ||||
| Névleges impulzusálló feszültség | Uimp (kv) | 6kV | ||||
| Pólusok száma | 2P / 3P / 4P | 3P | 2P / 3P / 4P | 3P / 4P | 3P / 4P | |
| Névleges határzárlati megszakítóképesség Icu (kA) o-co | 415V | 30-100 / 7,5-100 | 10-100 | 36-85 / 18-85 | 36-70 | 36-70 |
| 550V | 10-20 / 2,5-20 | 5-20 | 10-25 / 5-25 | 36-50 | 36-50 | |
| Névleges üzemi rövidzárlati megszakítóképesség Ics (kA) | 110-400V | 50% ICU / 25-50% ICU | 50%ICU | 50%ICU / 50%ICU | 100% (220-415 V) | 100% (220-415 V) |
| 415-550V | 25%ICU / 25-50%ICU | 50%ICU | 50%ICU / 50%ICU | 50% (440V) | 50% (440V) | |
| Tartósság | Mechanikus | 13000 | 13000 | 10000 | 10000 | 10000 |
| Elektromos | 4000 | 4000 | 5000 | 4000 | 3000 | |
