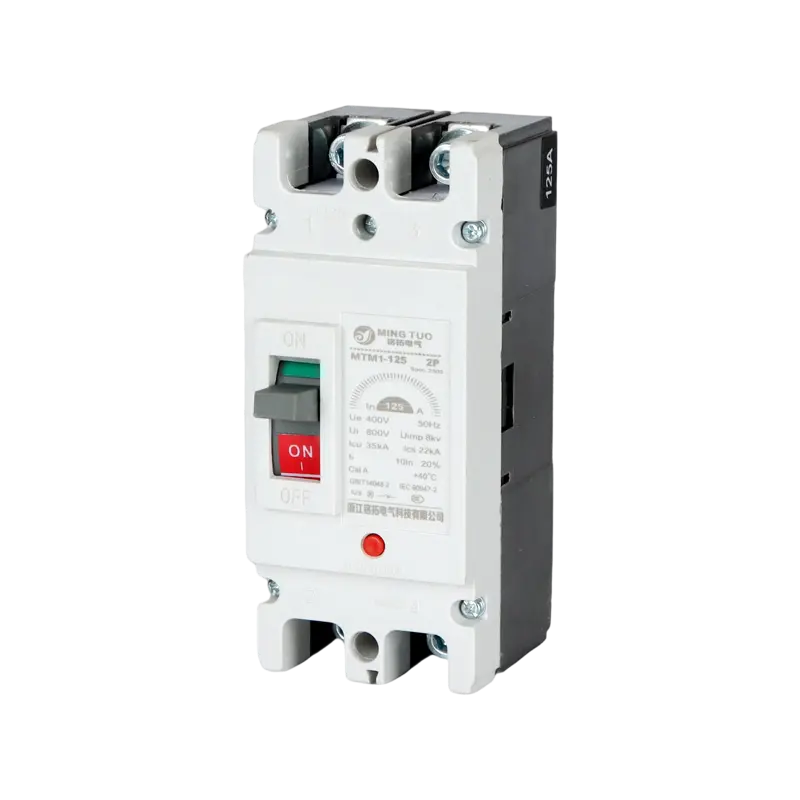

Name: MT-M1 3/4P AC öntött ház megszakító, 63A–1600A, megbízható elektromos védelem
Rating: 5 (99 reviews)

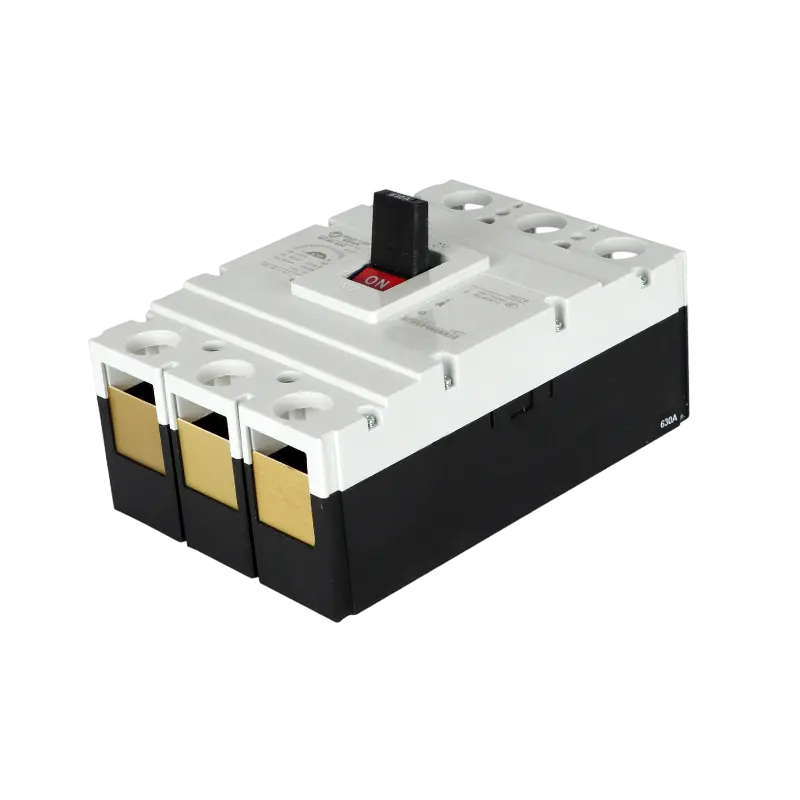

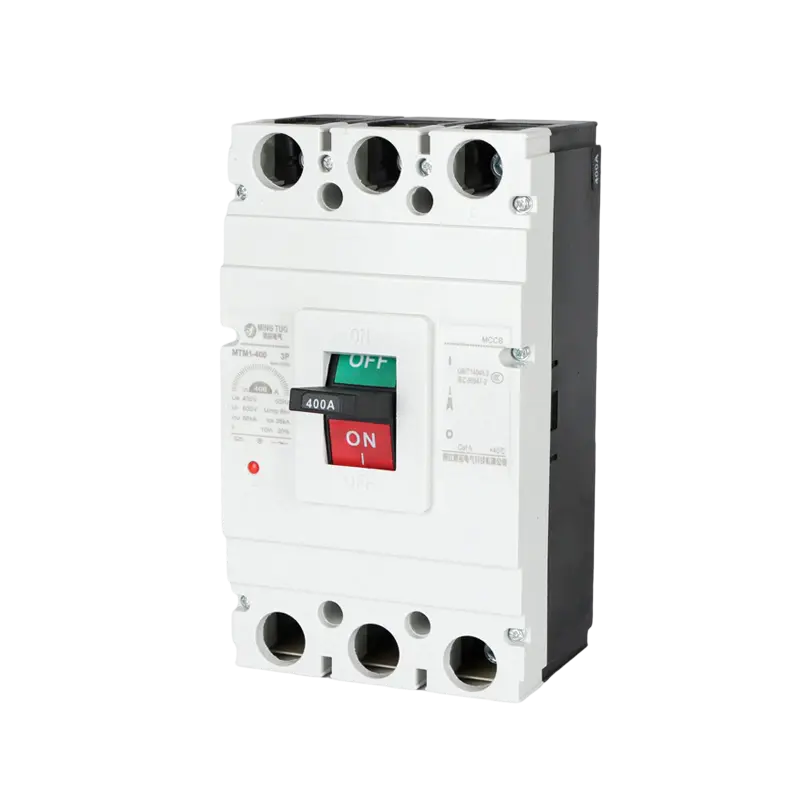

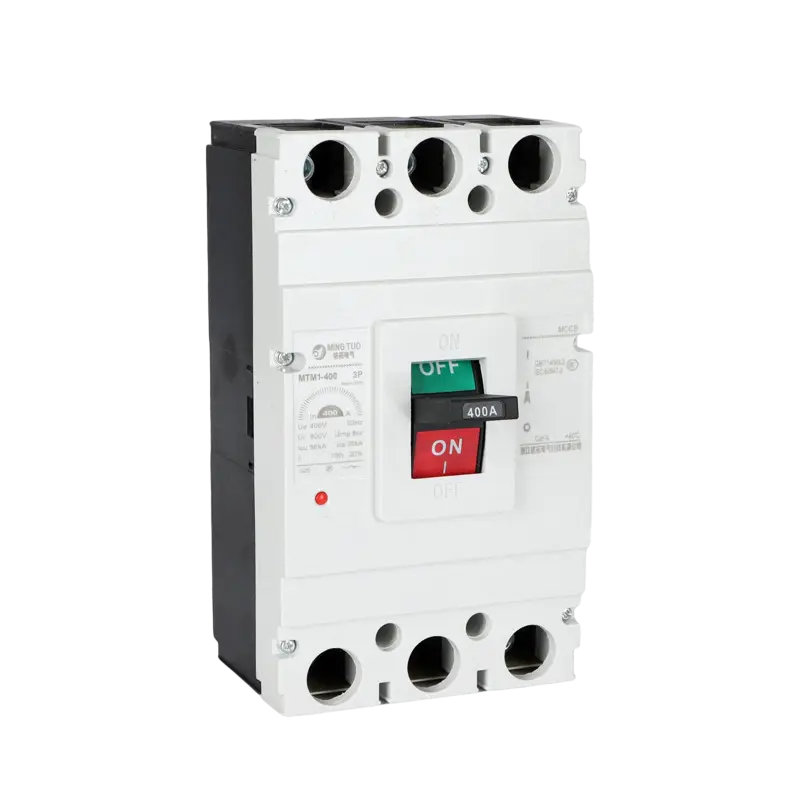

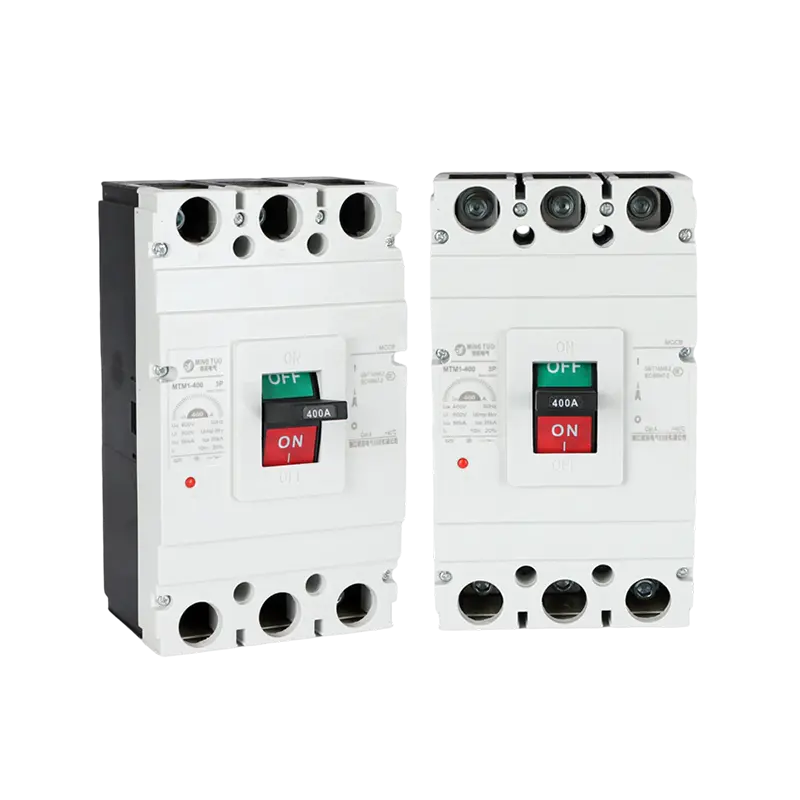

MT-M1 3/4P AC öntött ház megszakító, 63A–1600A, megbízható elektromos védelem

Leírás:

Az MT-M1 sorozatú öntött házas megszakítót (MCCB) úgy tervezték, hogy megbízható védelmet és vezérlést biztosítson AC 50 Hz-es áramelosztó rendszerekben, 400 V névleges üzemi feszültséggel és 63 A és 1600 A közötti áramerősséggel. Az áramkörök és a csatlakoztatott berendezések védelmére tervezték, az MT-M1 hatékonyan megszakítja a túlterhelést, rövidzárlatot és feszültségcsökkenést, miközben kezeli az alkalmi motorindításokat is a rendszer integritásának veszélyeztetése nélkül.

Kompakt, de robusztus, ez az MCCB kiváló megszakítóképességgel és minimális ívességgel rendelkezik, így biztosítja a hosszú távú működési megbízhatóságot. Moduláris felépítése lehetővé teszi mind a függőleges, mind a vízszintes szerelést, rugalmas telepítést biztosítva szűk elektromos panelekbe vagy motorvezérlő központokba. Az IEC 60947-2 és GB14048.2 szerint teljes mértékben tanúsított MT-M1 megfelel a nemzetközi minőségi és biztonsági szabványoknak.

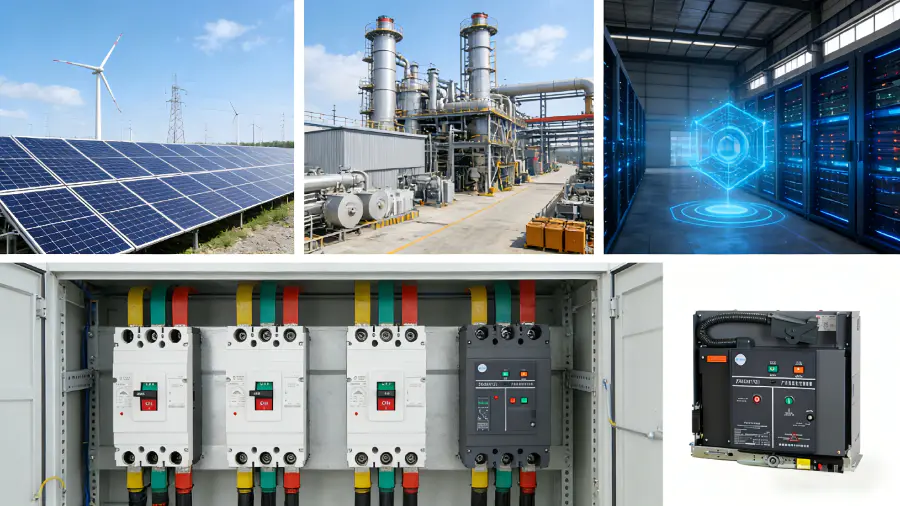

Alkalmazások:

Az MT-M1 MCCB megbízható védelmet nyújt különféle elektromos rendszerekben, beleértve:

Fő és másodlagos áramelosztó panelek

Motorvezérlő központok és indítópanelek

Generátor védelmi áramkörök

Ipari és gyártógépek

Kereskedelmi és lakossági villanyszerelés

Nap- és szélenergia integrációs rendszerek

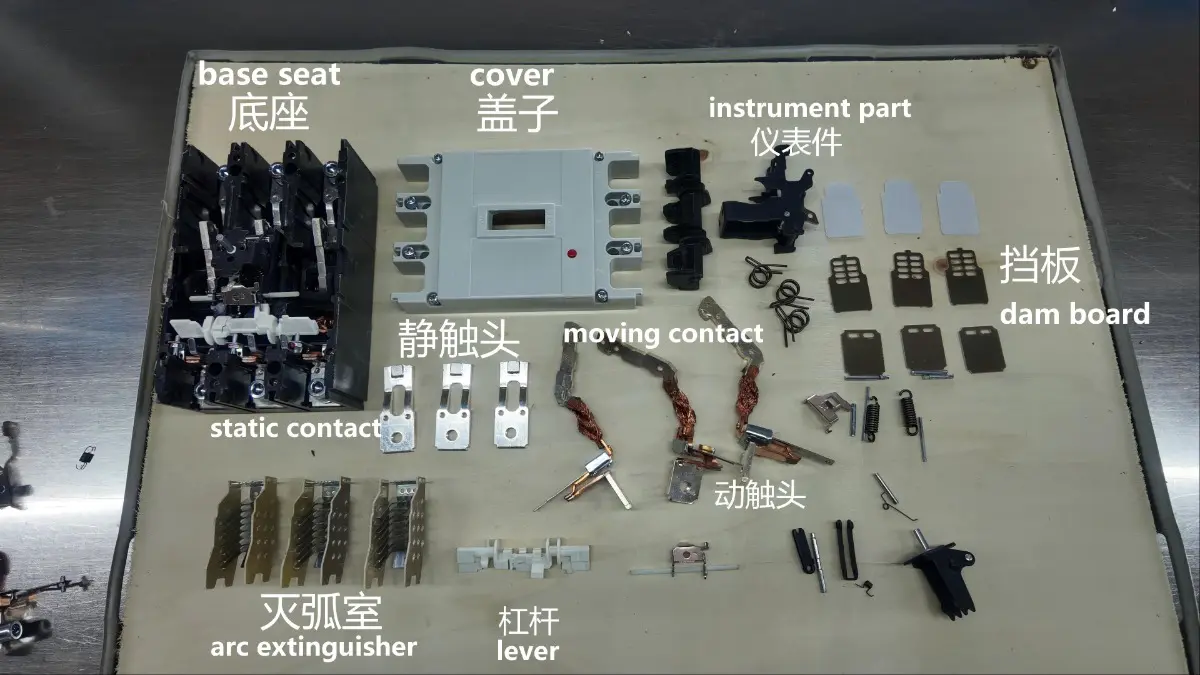

Működési elv: Az MT-M1 sorozatú MCCB működési elve az áramkör áramának figyelése, és túlterhelés, rövidzárlat vagy testzárlat esetén automatikusan meghatározza és elindítja a mechanizmust az áramkör gyors megszakításához. Ezenkívül biztonságosan eloltja az ívet egy ívoltó rendszeren keresztül, ezáltal megbízhatóan megszünteti a hibát, és megvédi az áramkört és a berendezéseket.

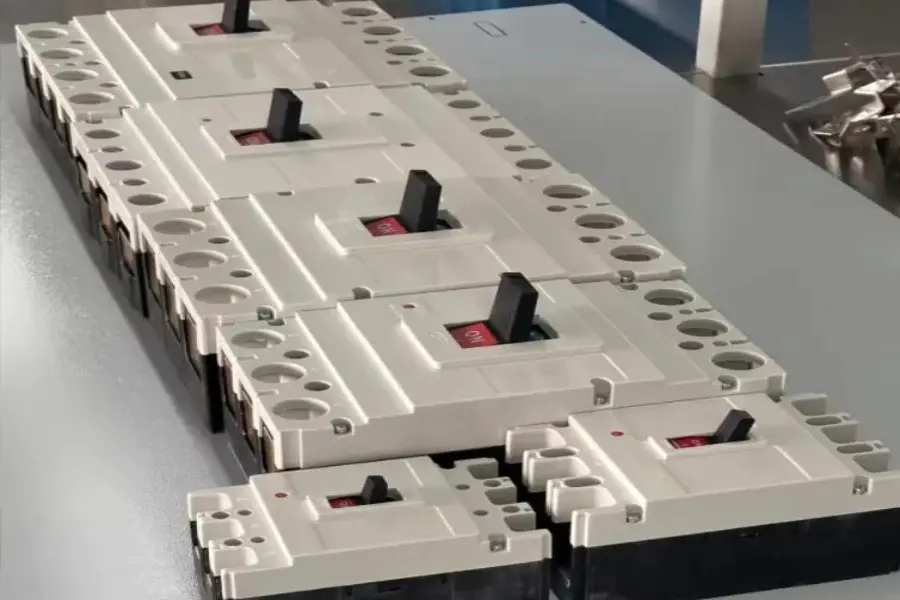

MCCB

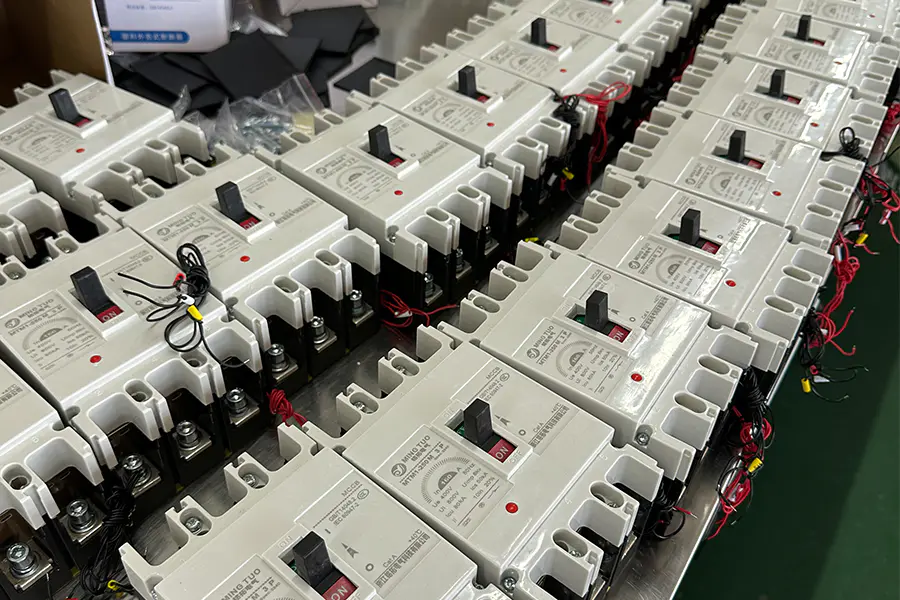

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Instantaneous Test

A szállítás biztonsága érdekében elektromos termékeinket megerősített fa ládákban exportáljuk. A ládák hőkezelésen esnek át, és ISPM-15 jelzést viselnek, ami lehetővé teszi a gyors vámkezelést. A megemelt alapkialakítás megkönnyíti a targonca működését, míg a belső lengéscsillapító rögzítés biztosítja a termékek épségét. Minden külső láda egyértelműen feliratozott, és megfelel a nemzetközi logisztikai szabványoknak.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
HighandLowVoltageSwitchgearACBMCCBVCB
Box-typesubstationUtilisingourVCB

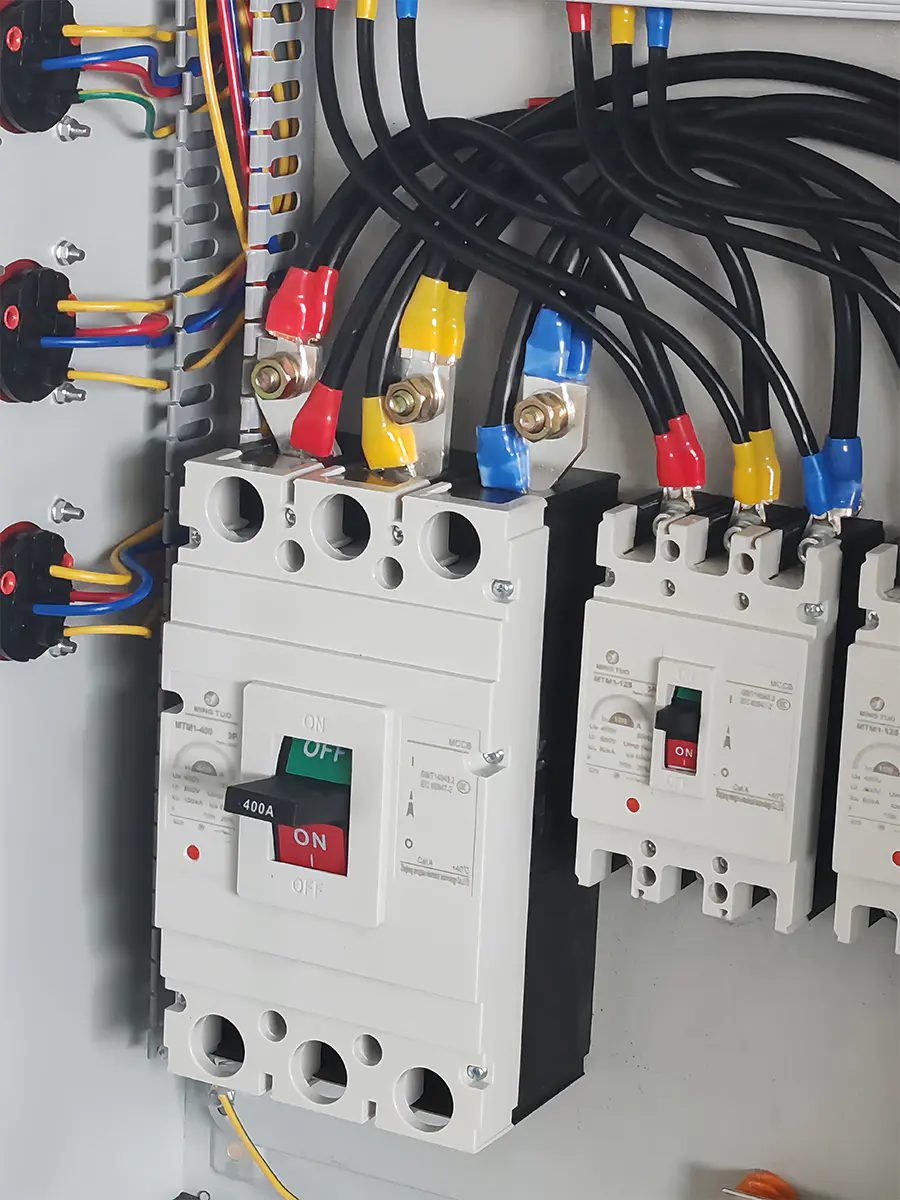

b64cb82cb063b5509f2ea787600334d2

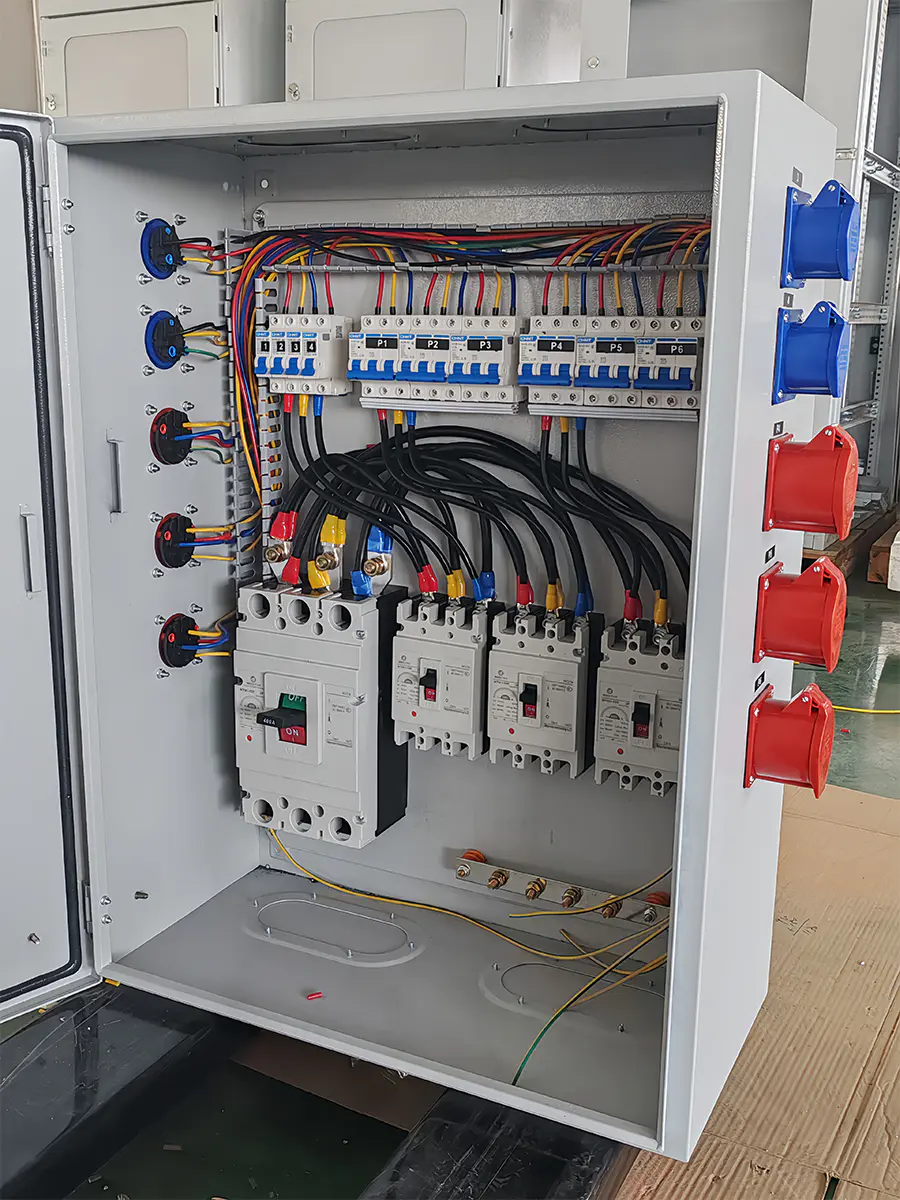

3c16a183fdcdba56f310533eba28cb60

Írja be	pólus	Külső méretek						Beépítési méretek (mm)			A hátsó panel csatlakozási méretei (mm)
		L	L1	W	H	H1	H2	a	b	∅d	a1	b1	d1	H3	H4
MTM1-63L	3	135	21	76	89.5	72	18	25	117	3.5	25	117	18	52	75
	4			103
MTM1-63M	3			76	99	81	28
	4			103
MTM1-125L	2	150	51	65	87	68	24	…	129	4.5	30	132	22	65	100
	3			92				30
	4			121				…
MTM1-125M,H	2			65	103.5	85	23	…
	3			92				30
	4			121				…
MTM1-250L	2	164	64	75	108	87	24	…	126	5.5	35	144	24	70	110
	3			107				35
	4			142				…
MTM1-250M,H	2			75	124.5	104	24	…
	3			107				35
	4			142				…
MTM1-400M,H	3	257	105	150	153	106	38	44	194	7	48	224	32	48.5	108.5
	4			197				Bal 44 Jobb 50
MTM1-630M,H	3	270	105	182	157	111	43	58	200	7	58	234	40	70	120
	4			240
MTM1-800M,H	3	280	105	210	158	116	42	70	243	7	70	243	48	75	125
	4			280

Írja be	MTM1-63		MTM1-125			MTM1-250
lnmFrameInm (A)	63		125			250
Névleges áram (A)	10, 16, 20, 25, 32, 40, 50, 63		16, 20, 25, 32, 40, 50, 63, 80, 100, 125			100, 125, 140, 160, 180, 200, 225, 250
Névleges feszültség Ue(V)	AC400		AC400	AC400 / AC690	AC400	AC400	AC400 / AC690	AC400
Névleges szigetelési feszültség Ui(V)	AC800		AC800			AC800
Pólusok száma	3, 4	3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4
IcukA) Névleges határérték rövidzárlat áttörési kapacitás szintje	L	M	S	L	M	S	L	M
IcukA) Névleges határérték rövidzárlat törőképesség	12	35	12	35	50	12	35	50
Ics (kA) Névleges rövidzárlati megszakítóképesség	6	22	6	22	35	6	22	35
Névleges határértékek zárlat törőképesség	4500		3000			2500
Működési élettartam (ciklus)	8500		7000			6500
Ívtávolság (mm)	0, < 50		0, < 50			< 50
Méretek
Beépítési méret
