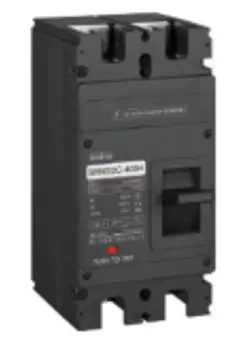

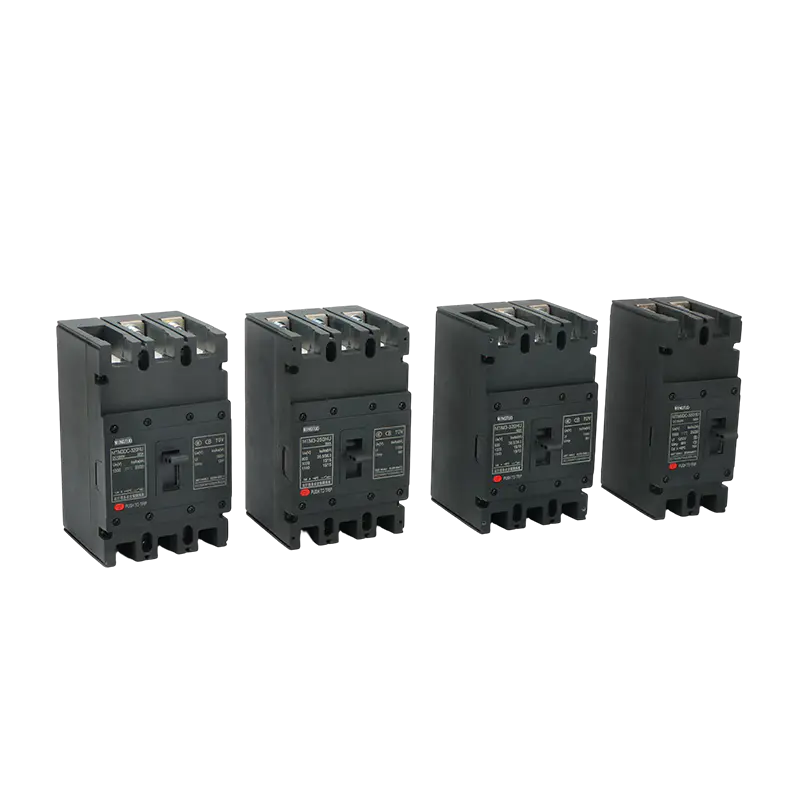

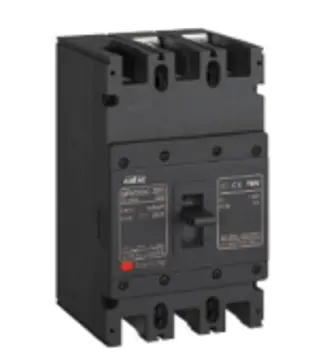

Napelem PV DC MCCB beszállítók
Otthon / Termékek / Öntött tokos megszakítók / MTM3 sorozatú MCCB / PV DC MCCB 1000V 630A napelemes megszakító panelvédelemhez
Ez a megszakító megbízható túlterhelés-, rövidzár- és ívhiba-védelmet biztosít a fotovoltaikus egyenáramú oldalon a „hibák észlelése → gyors kioldás→ívek mágneses oltása” munkafolyamatán keresztül, miközben támogatja a biztonságos leválasztást és állapotfigyelést a rendszer biztonságos és stabil működésének biztosítása érdekében.
A szigorú nemzetközi biztonsági előírásoknak megfelelő megszakítóink szigorú tesztelésen esnek át, hogy rendíthetetlen teljesítményt biztosítsanak a rendszer teljes 25 éves élettartama alatt.
| 1. Kiváló DC teljesítmény | Nagy megszakítási kapacitás 25 kA-ig 1000–1500 V DC-n Villámgyors, 0,5 ms-os hibaérzékelés és megszakítás Az egyenáramú ívek megbízható elnyomása a berendezések és a személyzet védelme érdekében |
| 2. Kivételes tartósság | IP65 besorolású UV-álló ház Sóspray-korrózióálló, 1000 óráig tesztelt Minimum 20 000 mechanikus működési ciklus Szélsőséges környezeti feltételek mellett is megbízhatóan működik |
| 3. Intelligens szolgáltatások | Integrált hibafigyelés és távvezérlési lehetőség Világos állapotjelzők a valós idejű rendszerfelügyelethez Hőmérséklet-kompenzációs technológia a fokozott védelem érdekében |
| 4. Tanúsított minőségbiztosítás | TÜV Rheinland tanúsítvánnyal rendelkezik, UL 489B kompatibilis Megfelel az IEC 60947-2 szabványnak Szállítás előtt 100%-ban gyárilag tesztelve az egyenletes teljesítmény érdekében |
| 5. Egyszerű telepítés és karbantartás | 35%-kal kompaktabb, mint a hagyományos DC megszakítók Szerszám nélküli tartozék beszerelés és előlapi csatlakozókapcsok Sokoldalúan használható DIN-sínre vagy panelre szereléshez |
| 6. Költséghatékonyság | Hosszabb élettartam, mint a standard megoldások Csökkentett karbantartási igény Közvetlen gyári árak 3 év garanciával és globális támogatással |
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench
A szállítás biztonsága érdekében elektromos termékeinket megerősített fa ládákban exportáljuk. A ládák hőkezelésen esnek át, és ISPM-15 jelzést viselnek, ami lehetővé teszi a gyors vámkezelést. A megemelt alapkialakítás megkönnyíti a targonca működését, míg a belső lengéscsillapító rögzítés biztosítja a termékek épségét. Minden külső láda egyértelműen feliratozott, és megfelel a nemzetközi logisztikai szabványoknak.
-

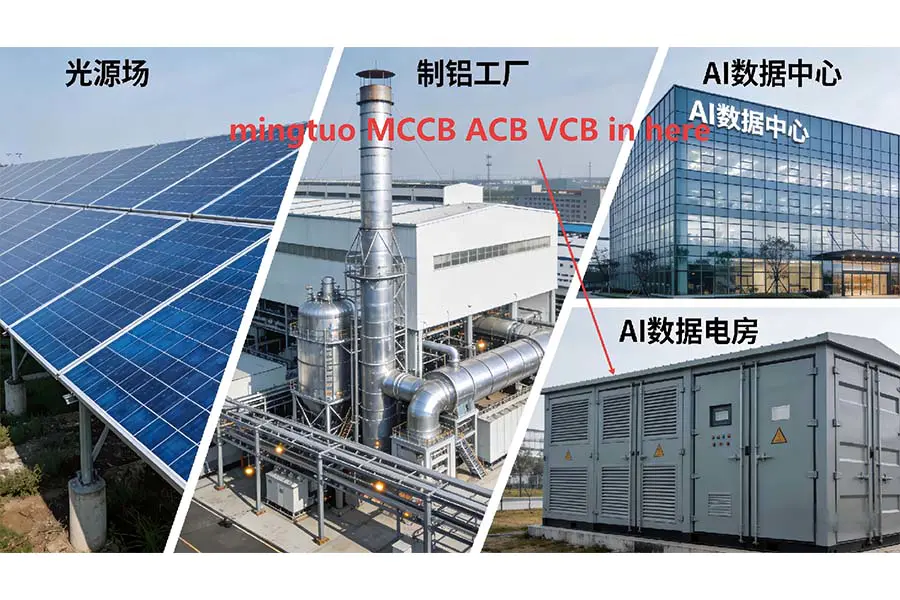

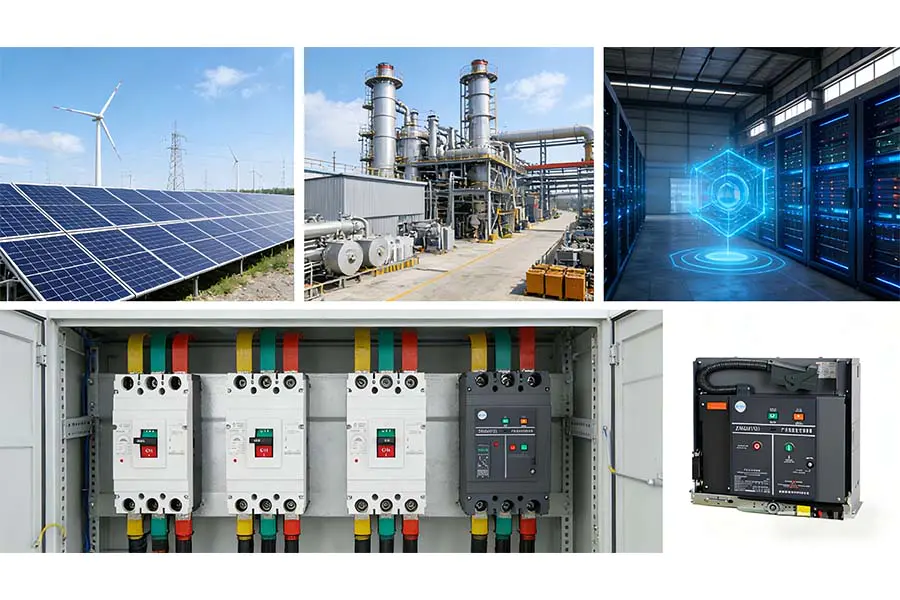

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB

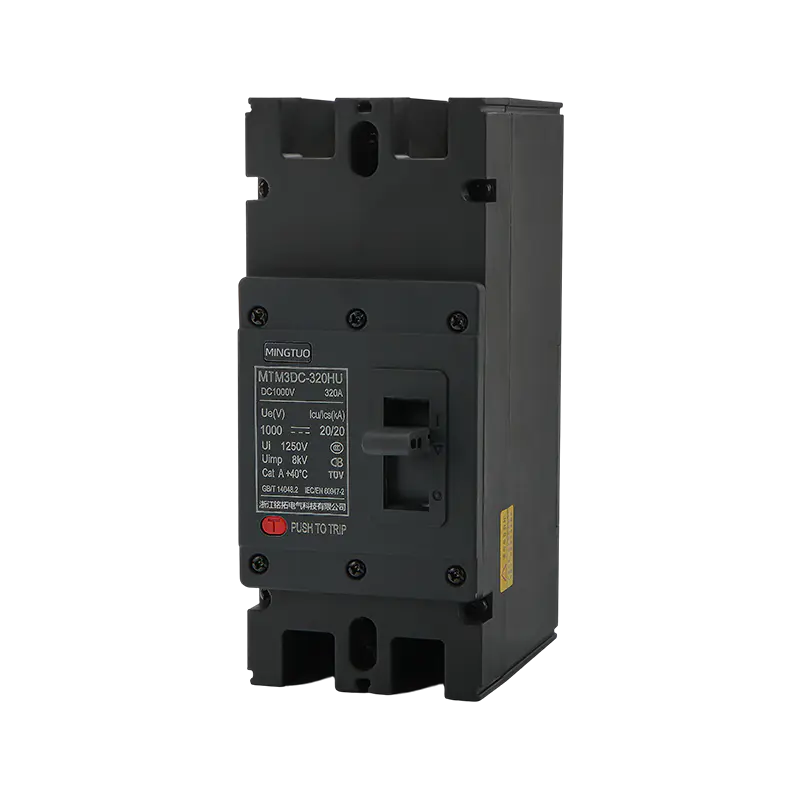

| KÜLSŐ |  |  | |||||
| Shell keret | SRM3DC-320 modell | SRM3DC-400 | |||||
| Pólusok száma | 2 | három | 2 | három | |||
| Névleges üzemi feszültség Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 |
| Névleges leválasztási feszültség Ui(V) | DC1250 | DC1500 | DC1500 | ||||
| Névleges ütésállósági feszültség Uimp (kV) | nyolc | 12 | 12 | ||||
| Névleges áram In(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320 | 225, 250, 315, 350, 400 | |||||
| Névleges határzárlati megszakítóképesség Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15 (2 pólusú gyűrű) 20 [3 pólusú zsinór) |
| egyet | egyet | / | 70 | 40 | 20 | 20[2-póluszsinór) 25 (3 pólusú húr) | |
| Üzemi rövidzárlati megszakító képesség Ics(kA) csatlakozási módja | Ics=100%Icu | ||||||
| Fel és le, le és fel (2P, 320/3P) Menj be és ki, menj fel és ki (3P) | |||||||
| Használati kategória | A | ||||||
| Van szigetelő funkciója? | Legyen
| ||||||
| Működési környezeti hőmérséklet | -35 ℃ ~ 70 ℃ | ||||||
| Mechanikai élettartam (idő) | 20000 | tízezer | |||||
| Elektromos élettartam (idő) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 |
| Teljesíts egy kritériumot | IEC/EN 60947-2, GB/T 14048.2 | ||||||

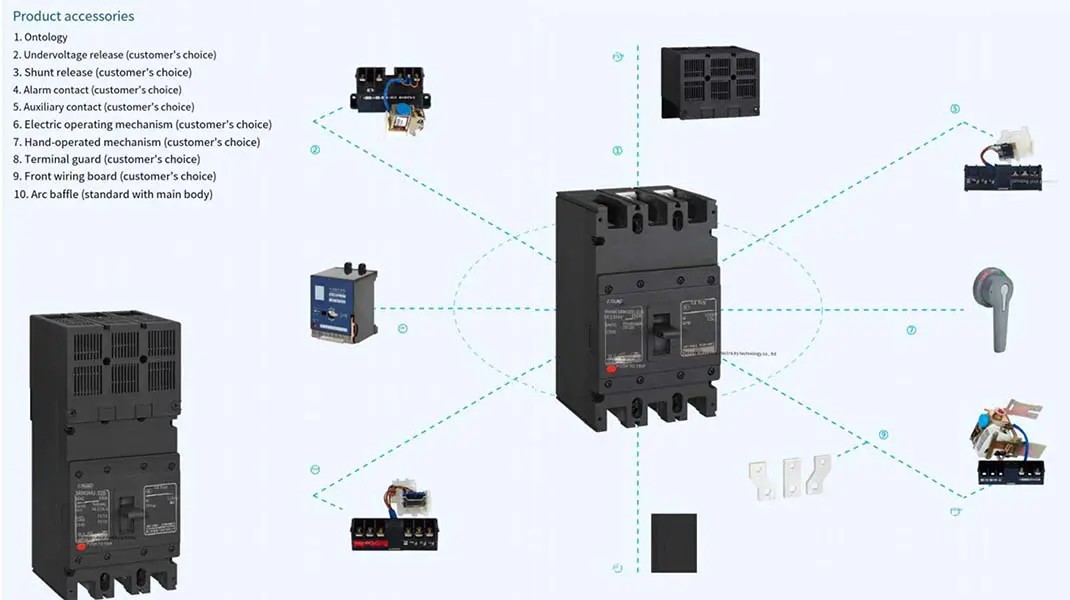

| Melléklet | Külön gerjesztő, segéd, riasztó, kézi és elektromos működtetés | ||||||
| Hitelesítés | CCC, CE, TUV | ||||||
| méret (hossz × szélesség × magasság) (mm) | 180×76×126 (2P) 180×107×126 (3P) | 250×124×165 (2P) 250×182×165 (3P) | |||||

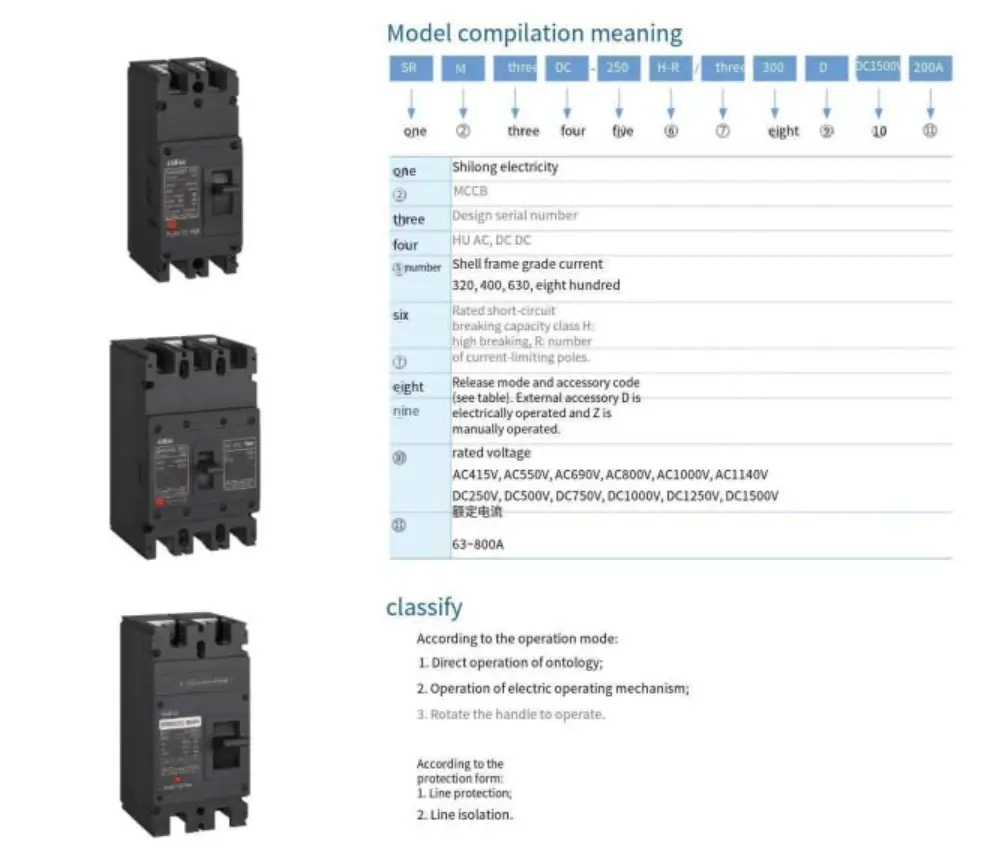

| Megjegyzések | A 320-as héjváz H: nagy megszakítású, R: áramkorlátozó típusra oszlik | ||||||

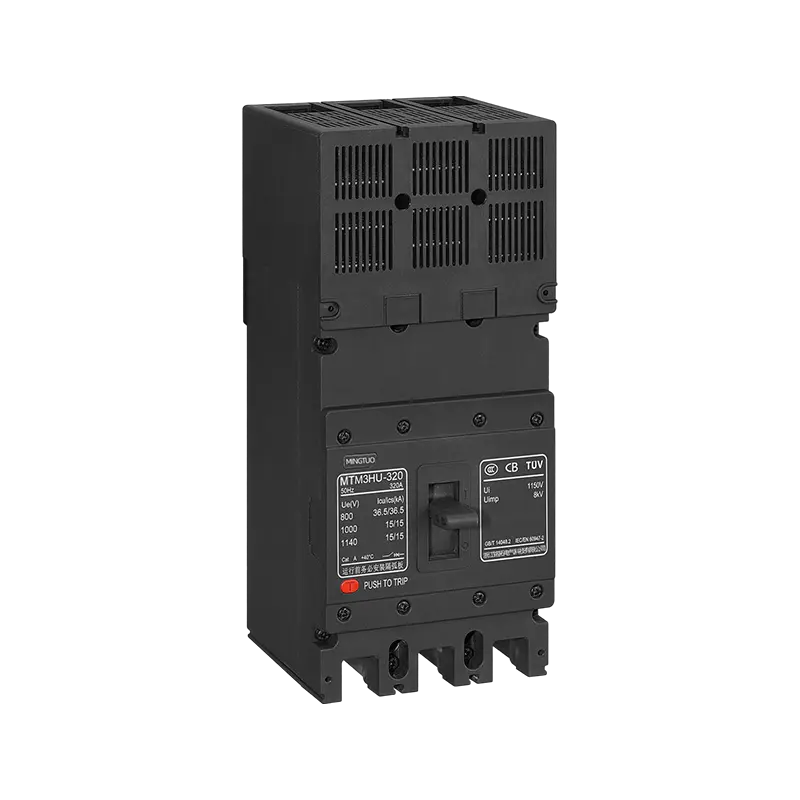

| KÜLSŐ |  |  | ||||||
| Shell keret | SRM3HU-320 | SRM3HU-400 | ||||||
| Pólusok száma | három | három | ||||||
| Névleges üzemi feszültség Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Névleges leválasztási feszültség Ui(V) | AC1150 | |||||||
| Névleges ütésállósági feszültség Uimp (kV) | nyolc | 12 | ||||||
| Névleges áram In(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320 | 250, 280, 315, 320, 350, négyszáz | ||||||
| Névleges határzárlati megszakítóképesség Icu(kA) | nyolcy-five | 50 | 36.5 | 10 | nyolcy-five | 50 | 36.5 | 10 |
| egyet | ! | egyet | egyet | 100 | 60 | 50 | 15 | |
| Üzemi rövidzárlati megszakító képesség Ics(kA) csatlakozási módja | Ics=100%Icu | |||||||
| Használati kategória | A | |||||||
| Van szigetelő funkciója? | Legyen | |||||||
| Működési környezeti hőmérséklet | -35 ℃ ~ 70 ℃ | |||||||
| Mechanikai élettartam (idő) | 20000 | tízezer | ||||||
| Elektromos élettartam (idő) | 3000 | 3000 | 3000 | 2000 | 1000 | 1000 | 1000 | 700 |
| Teljesíts egy kritériumot | IEC/EN 60947-2, GB/T 14048.2 | |||||||
| Melléklet | Külön gerjesztő, segéd, riasztó, kézi és elektromos működtetés | |||||||
| Hitelesítés | CCC, CE, TUV | |||||||
| méret (hossz × szélesség × magasság) (mm) | 180×107×126 (3P) | 250×182×165 (3P) | ||||||
| Megjegyzések | A 320-as héjváz H: nagy megszakítású, R: áramkorlátozó típusra oszlik | |||||||
| KÜLSŐ |  | | ||||||
| Shell keret | SRM3HU-630 | SRM3HU-800 | ||||||
| Pólusok száma | három | három | ||||||
| Névleges üzemi feszültség Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Névleges leválasztási feszültség Ui(V) | AC1150 | |||||||
| Névleges ütésállósági feszültség Uimp (kV) | 12 | 12 | ||||||
| Névleges áram In(A) | 500 630 | 700, nyolcszáz | ||||||
| Névleges határzárlati megszakítóképesség Icu(kA) | nyolcy-five | 50 | 36.5 | 10 | nyolcy-five | 50 | 36.5 | 10 |
| 100 | 60 | 50 | 15 | 100 | 60 | 50 | 15 | |
| Üzemi rövidzárlati megszakító képesség Ics(kA) csatlakozási módja | Ics=100%Icu | |||||||
| Használati kategória | A | |||||||
| Van szigetelő funkciója? | Legyen | |||||||
| Működési környezeti hőmérséklet | -35 ℃ ~ 70 ℃ | |||||||
| Mechanikai élettartam (idő) | 5000 | tízezer | ||||||
| Elektromos élettartam (idő) | 1000 | 1000 | 1000 | 700 | 1000 | 1000 | 1000 | 700 |
| Teljesíts egy kritériumot | IEC/EN 60947-2, GB/T 14048.2 | |||||||
| Melléklet | Külön gerjesztő, segéd, riasztó, kézi és elektromos működtetés | |||||||
| Hitelesítés | CCC, CE, TUV | |||||||
| méret (hossz × szélesség × magasság) (mm) | 250×182×165 (3P) | 250×182×165 (3P) | ||||||
| KÜLSŐ |  |  | ||||||

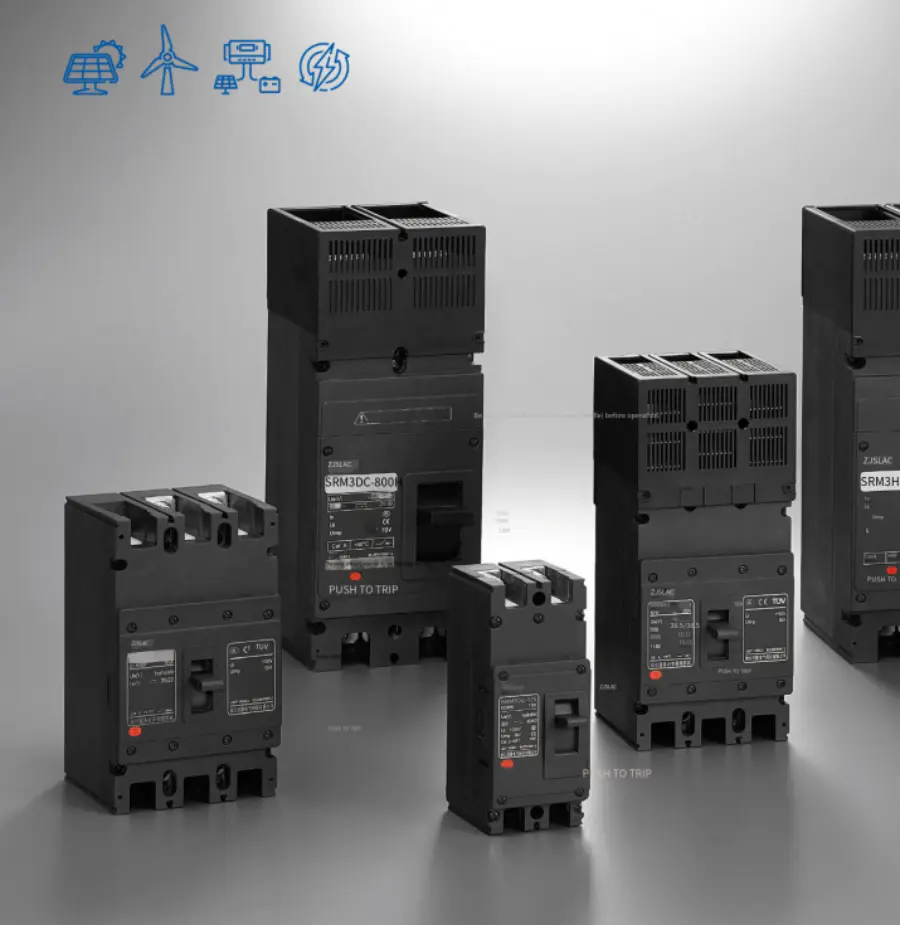

| Shell keret | SRM3DC-320 modell | SRM3DC-800 | ||||||
| Pólusok száma | 2-három | 2-három | ||||||
| Névleges üzemi feszültség Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 | |
| Névleges leválasztási feszültség Ui(V) | DC1250 | DC1500 | DC1500 | |||||
| Névleges ütésállósági feszültség Uimp (kV) | nyolc | 12 | 12 | |||||
| Névleges áram In(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 350 | 225, 250, 315, 350, négyszáz | ||||||
| Névleges határzárlati megszakítóképesség Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15 (2 pólusú húr) 20 (3 pólusú húr) | |
| egyet | egyet | / | 70 | 40 | 20 | 20 (2 pólusú) 25 (3 pólusú húr) | ||
| Üzemi rövidzárlati megszakító képesség Ics(kA) csatlakozási módja | Ics=100%Icu | |||||||
| Használati kategória | A | |||||||
| Van szigetelő funkciója? | Legyen | |||||||
| Működési környezeti hőmérséklet | -35 ℃ ~ 70 ℃ | |||||||
| Mechanikai élettartam (idő) | 20000 | tízezer | ||||||
| Elektromos élettartam (idő) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 | |
| Teljesíts egy kritériumot | IEC/EN 60947-2, GB/T 14048.2 | |||||||
| Melléklet | Külön gerjesztő, segéd, riasztó, kézi és elektromos működtetés | |||||||
| Hitelesítés | CCC, CE, TUV | |||||||
| méret (hossz × szélesség × magasság) (mm) | 180×76×126 (2P) 180×107×126 (3P) | 250×124×165 (2P) 250×182×165(3P) | ||||||
