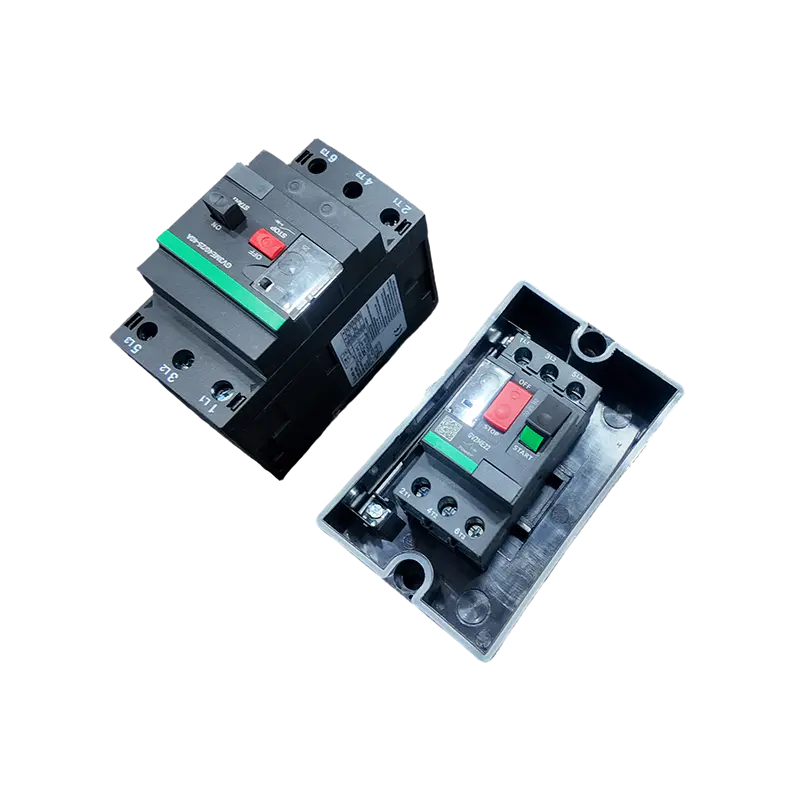

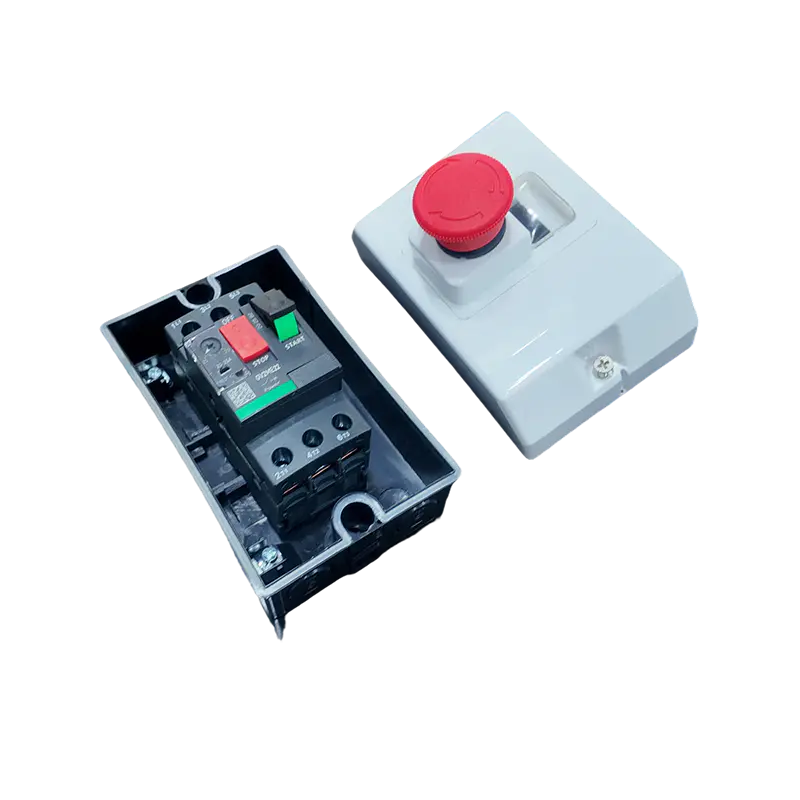

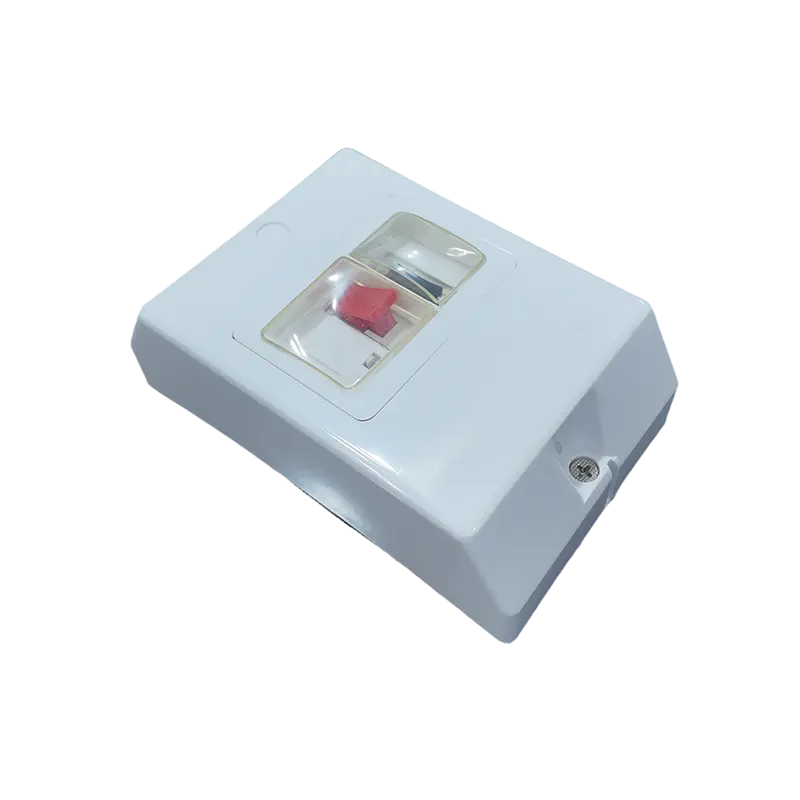

Nagyker Vízálló doboz kültéri motormegszakítóhoz
Otthon / Termékek / Öntött tokos megszakítók / GV2 motorvédő MCCB / Vízálló doboz kültéri motormegszakítóhoz
A motor megszakító túlterhelés- és rövidzárlatvédelmi funkcióval rendelkezik. A túlterhelés a bimetál szalag melegítésével és hajlításával, a felső kioldó mechanizmus kioldásával és a vonalvédelem megvalósításával érhető el. A hőmágneses öntött házas megszakítókhoz képest nagyobb pontossággal, kisebb áramerősséggel és pontosabb védelemmel rendelkezik. Praktikus motorvédelem. A rövidzárlat elleni védelmet úgy érik el, hogy egy tekercsen keresztül Lorentz-mágneses erőt hoznak létre, a vasmagot pedig a mágneses erő hajtja meg, hogy kioldó mechanizmust indítson el, amely kinyitja a megszakítót, leválasztja az áramkört és védi a motort. Általában nagy áramerősség elleni védelemre használják a motor indításakor.
Terméktartozékok
Accessories
Accessories
Accessories
Accessories
Accessories
Accessories
Accessories
00042
Accessories
| 1. Vannak gombstílusaink, valamint gombstílusaink | |
 | |
| 2. Ezüst érintkezési pontjaink és lila rézből készült rézdarabjaink vannak, és mindegyik hibakereső a megbízható minőség érdekében | |
 | |
| 3. Különböző stílusú kiegészítőink vannak az összeszereléshez, beleértve a segéd- és feszültségcsökkenési alkatrészeket | |
| | |
-
Transient test
-
Steady-state test
-
Steady-state test
-
Steady-state test
-
Temperature rise test
A szállítás biztonsága érdekében elektromos termékeinket megerősített fa ládákban exportáljuk. A ládák hőkezelésen esnek át, és ISPM-15 jelzést viselnek, ami lehetővé teszi a gyors vámkezelést. A megemelt alapkialakítás megkönnyíti a targonca működését, míg a belső lengéscsillapító rögzítés biztosítja a termékek épségét. Minden külső láda egyértelműen feliratozott, és megfelel a nemzetközi logisztikai szabványoknak.
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstationUtilisingourVCB
-
HighandLowVoltageSwitchgearACBMCCBVCB
 | Termékmodell | Jelenlegi tartomány | Háromfázisú motor |
| GV2-ME01C | 0,1–0,16 A | - | |
| GV2-ME02C | 0,16–0,25 A | - | |
| GV2-ME03C | 0,25-0,4A | - | |
| GV2-ME04C | 0,4–0,63 A | - | |
| GV2-ME05C | 0,63–1A | - | |
| GV2-ME06C | 1-1,6A | 0,37 kW | |
| GV2-ME07C | 1,6–2,5 A | 0,75 kW | |
| GV2-ME08C | 2,5-4A | 1,5 kW | |
| GV2-ME10C | 4–6,3A | 2,2 kW | |
| GV2-ME14C | 6-10A | 4KW | |
| GV2-ME16C | 9-14A | 5,5 kW | |
| GV2-ME20C | 13-18A | 7,5 kW | |
| GV2-ME21C | 17–23A | 11 kW | |
| GV2-ME22C | 20-25A | 11 kW | |
| GV2-ME32C | 24–32A | 15 kW |
| Modelll | Jelenlegi tartomány | Utazási áram | Támogatás Mellékletek |
| GV2-ME01C | 0,1A~0,16A | 1,5A | Oldalra szerelt érintkező: GV-AE1 |
| GV2-ME02C | 0,16A~0,25A | 2.4A | |
| GV2-ME03C | 0,25A~0,4A | 5A | |
| GV2-ME04C | 0,4A~0,63A | 8A | |
| GV2-ME05C | 0,63A~1A | 13A | |
| GV2-ME06C | 1A~1,6A | 22,5A | |
| GV2-ME07C | 1,6A~2,5A | 33,5A | |
| GV2-ME08C | 2,5A~4A | 51A | |
| GV2-ME10C | 4A-6,3A | 78A | |
| GV2-ME14C | 6A-10A | 138A | |
| GV2-ME16C | 9A-14A | 170A | |
| GV2-ME20C | 13A-18A | 223A | |
| GV2-ME21C | 17A-23A | 327A | |
| GV2-ME22C | 20A~25A | 327A | |
| GV2-ME32C | 24A~32A | 416A |
GV2ME motoros megszakító mágneses hővédelemmel
| 50/60Hz, AC-3 osztály Háromfázisú motor szabványos névleges teljesítménye | Melegen kioldó beállítási tartomány (A) |
Mágneses kioldó áram Id ±20% (A) | Az áram burkolattal (A) | Modelll | Súly (kg) | |||
| 230 V (kW) | 400V (kW) | 415 V (kW) | 440 V (kW) | |||||
| - | - | - | - | 0,1…0,16 | 1.5 | 0.16 | GV2ME01C | 0.26 |
| - | - | - | - | 0,16…0,25 | 2.4 | 0.25 | GV2ME02C | 0.26 |
| - | - | - | - | 0,25…0,40 | 5 | 0.4 | GV2ME03C | 0.26 |
| - | - | - | - | 0,40…0,63 | 8 | 0.63 | GV2ME04C | 0.26 |
| - | 0.37 | - | 0.37 | 0,63…1 | 13 | 1 | GV2ME05C | 0.26 |
| 0.37 | 0.37 | 0.75 | 0.55 | 1…1.6 | 22.5 | 1.6 | GV2ME06C | 0.26 |
| 0.75 | 0.75 | 0.75 | 1.1 | 1,6…2,5 | 33.5 | 2.5 | GV2ME07C | 0.26 |
| 1.1 | 1.5 | 1.5 | 1.5 | 2,5…4 | 51 | 4 | GV2ME08C | 0.26 |
| 2.2 | 2.2 | 2 | 3 | 4…6.3 | 78 | 6.3 | GV2ME10C | 0.26 |
| 2.2 | 4 | 4 | 4 | 6…10 | 138 | 9 | GV2ME14C | 0.26 |
| 3 | 5.5 | 5.5 | 7.5 | 9…14 | 170 | 13 | GV2ME16C | 0.26 |
| 4 | 7.5 | 9 | 9 | 13…18 | 223 | 17 | GV2ME20C | 0.26 |
| 5.5 | 11 | 11 | 11 | 17…23 | 327 | 21 | GV2ME21C | 0.26 |
| 5.5 | 11 | 11 | 11 | 20…25 | 327 | 23 | GV2ME22C | 0.26 |
| 7.5 | 15 | 15 | 15 | 24…32 | 416 | 24 | GV2ME32C | 0.26 |
