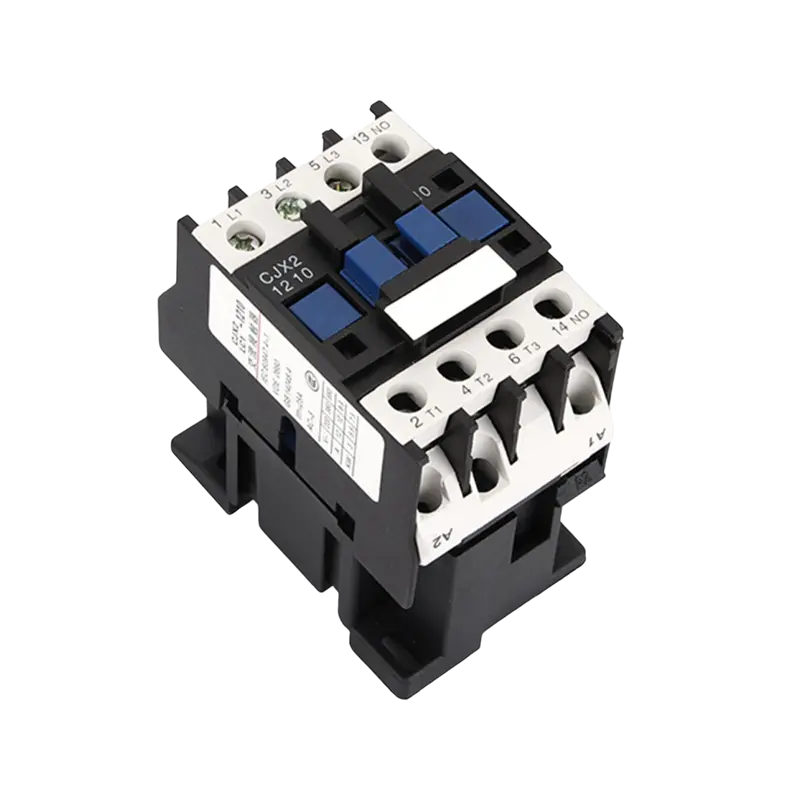

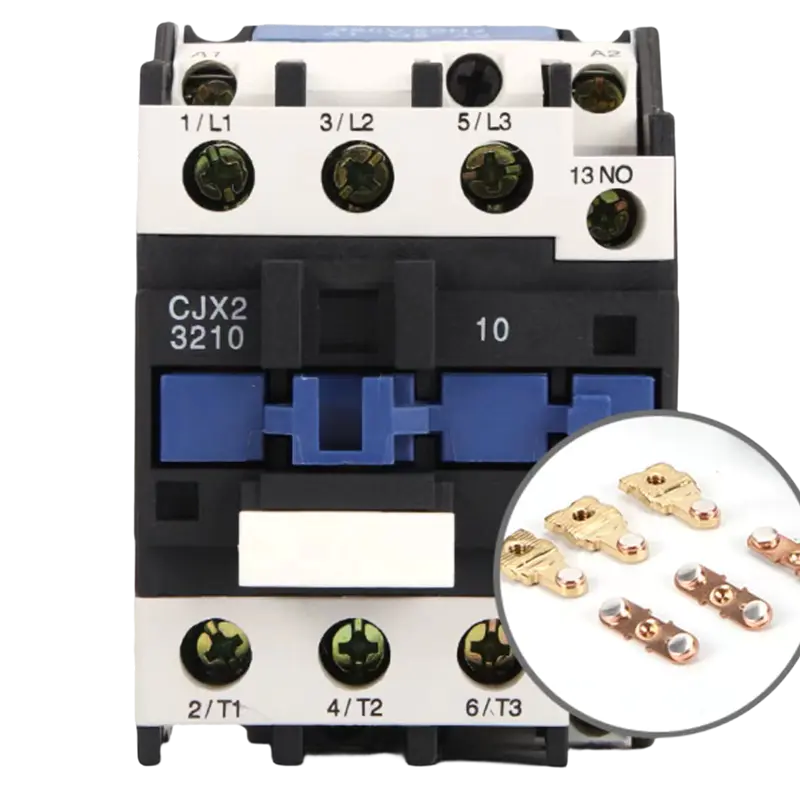

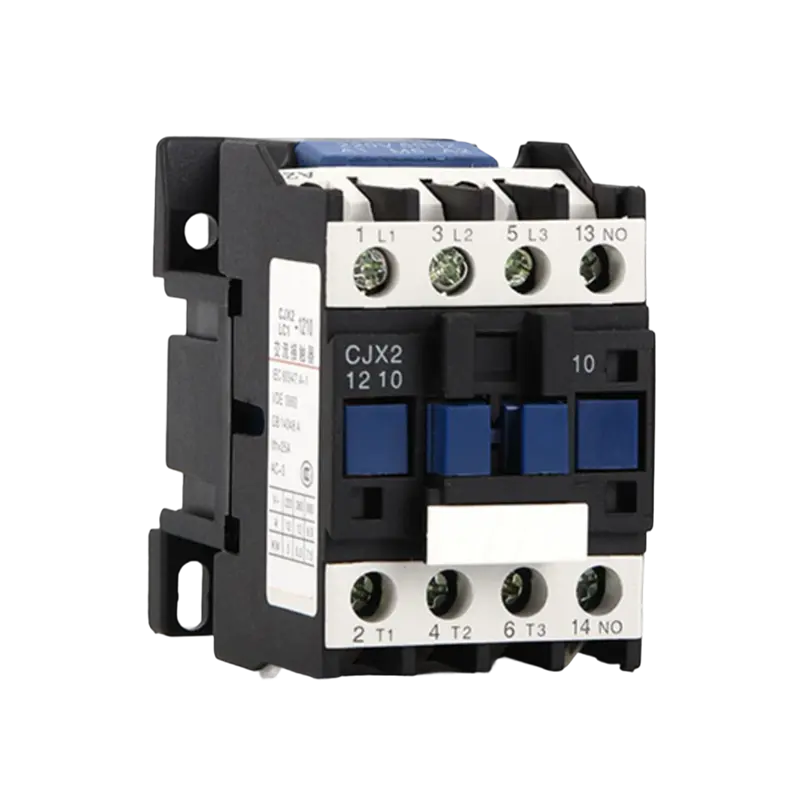

Mágneses váltakozó áramú kontaktor 25A 220V – DIN sínes motorvezérlő kapcsoló

Leírás:

A MINGTUO LC1 sorozatú mágneses váltakozóáramú kontaktorok megbízható kapcsolást és precíz vezérlést biztosítanak különféle elektromos rendszerekben. Fejlett elektromágneses kialakítással és kiváló érintkezési anyagokkal készültek, így hosszabb élettartamot és egyenletes teljesítményt biztosítanak az igényes ipari környezetben. Kompakt, DIN-sínnel kompatibilis szerkezetük egyszerű telepítést tesz lehetővé, miközben helyet takarít meg a központban

Alkalmazások:

Motorvezérlő rendszerek

Háromfázisú motorindítási/leállítási műveletek

Motor irányváltó áramkörök

Szivattyú és kompresszor motorvezérlés

Szállítószalag és ipari szerszámgép vezérlés

HVAC rendszerek

Klíma kompresszor kapcsolás

Fűtési rendszer teljesítményszabályozása

Szellőztető ventilátor vezérlés

Hűtőrendszer és légkezelő egység irányítása

Ipari automatizálás

Gyártósoros áramelosztás

Gépautomatizálási integráció

Folyamatirányító rendszer koordinálása

Robot- és futószalagos energiagazdálkodás

Áramelosztó hálózatok

Kereskedelmi és ipari világításvezérlés

Transzformátor terhelés szabályozása

Kondenzátortelep kezelése és teljesítménytényező korrekciója

Kapcsolóberendezések és panelek működése

Speciális alkalmazások

Daru és emelő vezérlőrendszerek

Lift és mozgólépcső energiagazdálkodás

Hegesztő berendezés működése

Adatközponti áramelosztás

Megújuló energiarendszer integráció

Lépjen kapcsolatba velünk Letöltés (1 fájl) Facebook
Előző:IEC AC kontaktor 32A 110V, 3 pólusú elektromos tápreléKövetkező:AC kontaktor 40A 380V 3P – Ipari motorindító relé
  • Működési elv

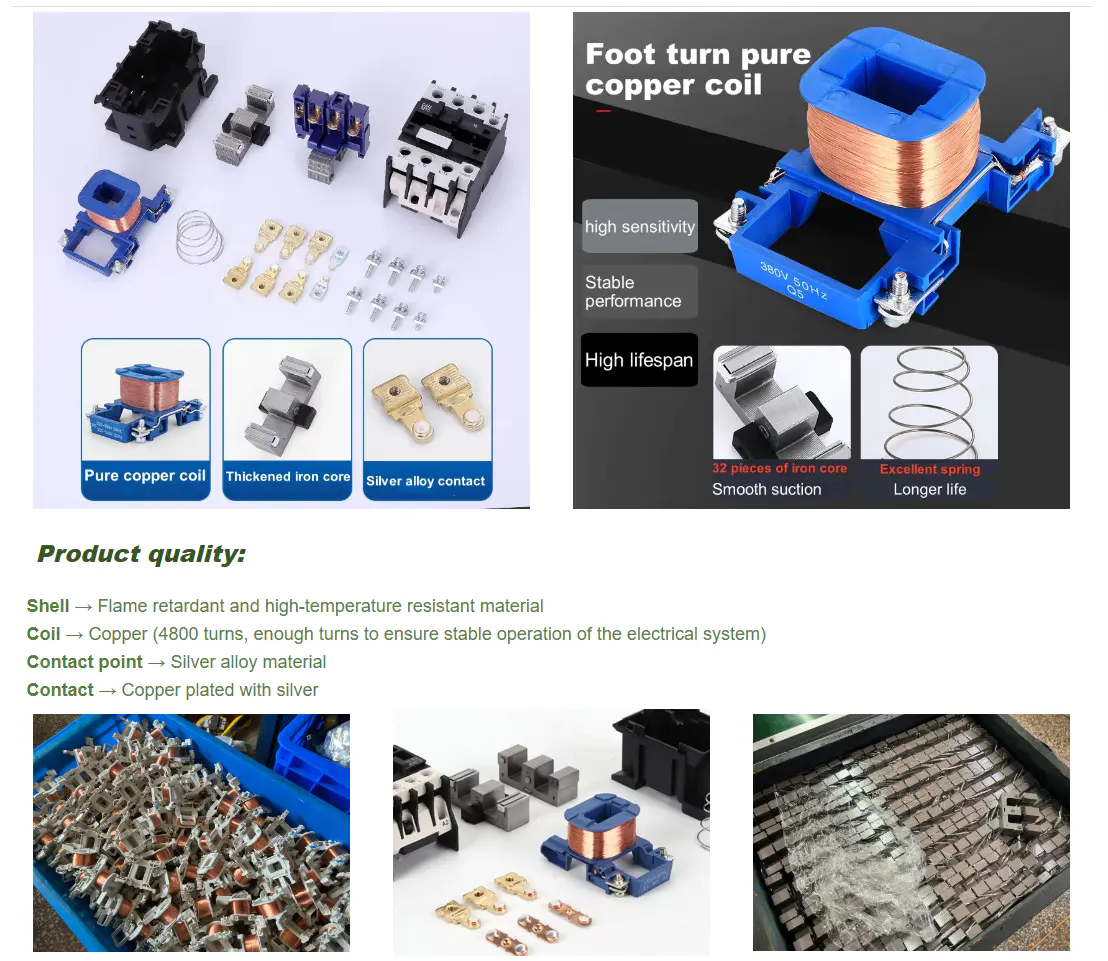

  • Minőségi magyarázat
  • Termékjellemzők
  • Telepítés és üzembe helyezés
  • Csomagolás és szállítás
  • Projekt referenciák
  • Termékválasztási útmutató

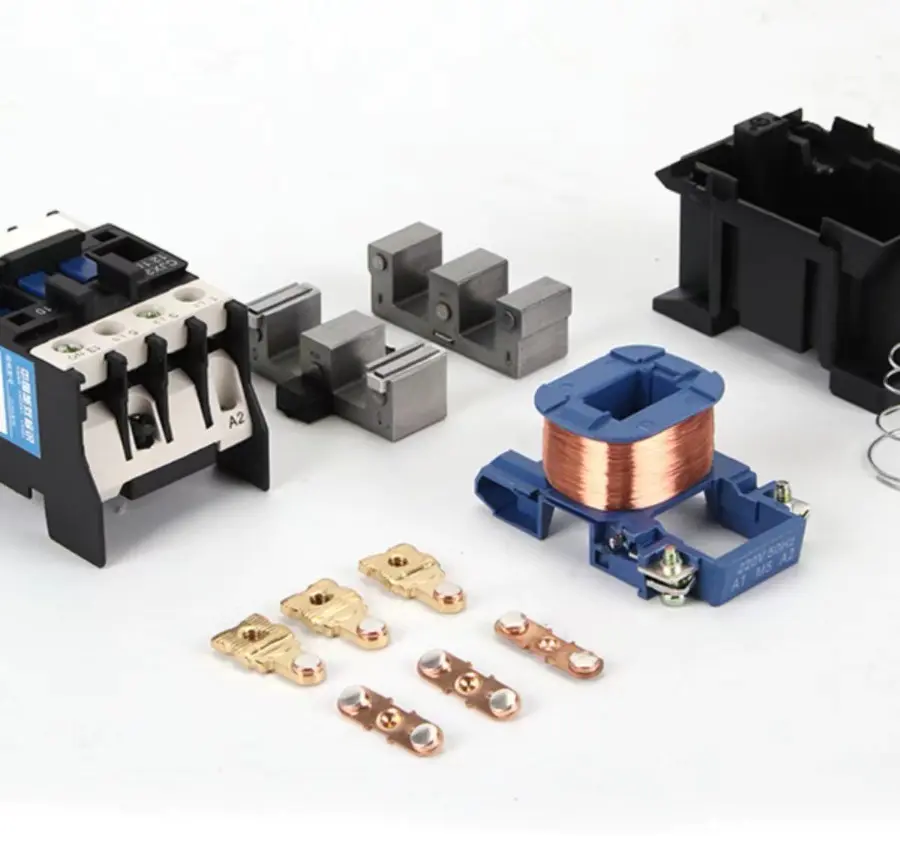

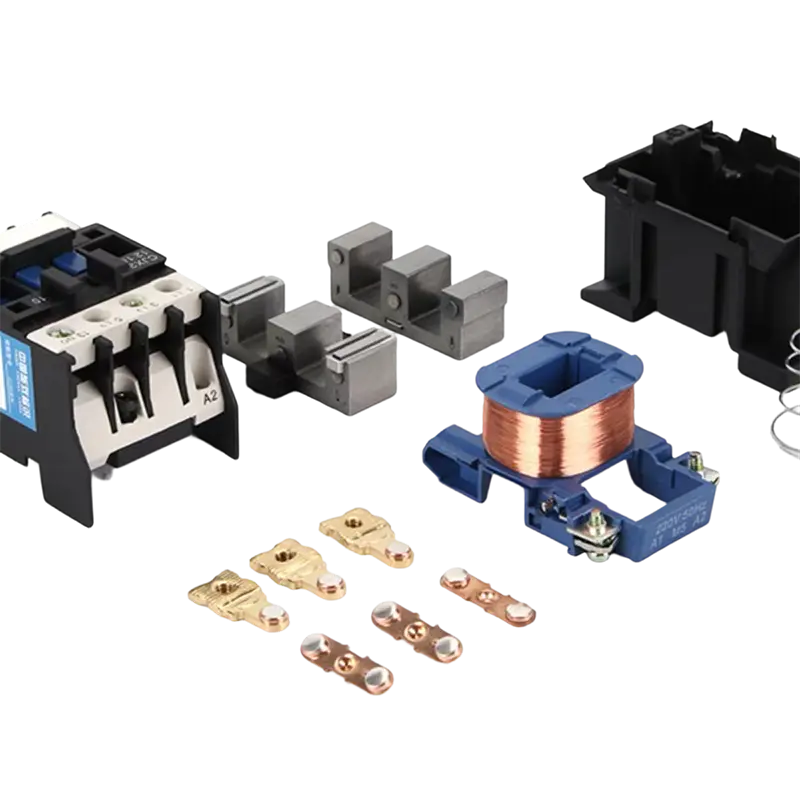

Működési elv: Amikor az AC kontaktor be van kapcsolva, a belső tekercs mágneses mezőt hoz létre, ami a mozgó vasmagot és az álló vasmagot egymáshoz vonzza, és az érintkezőrendszert az álló érintkezőhöz való érintkezéshez vezeti, és vezeti az áramkört. Miután a tekercs áramellátása megszűnik, a szívóerő eltűnik, és a visszaállító rugó felnyomja a mozgó vasmagot, aminek következtében az érintkezők szétválnak, és az áramkör megszakad.

  • Project Cases
  • Project Cases
  • Project Cases
  • Project Cases
  • Project Cases

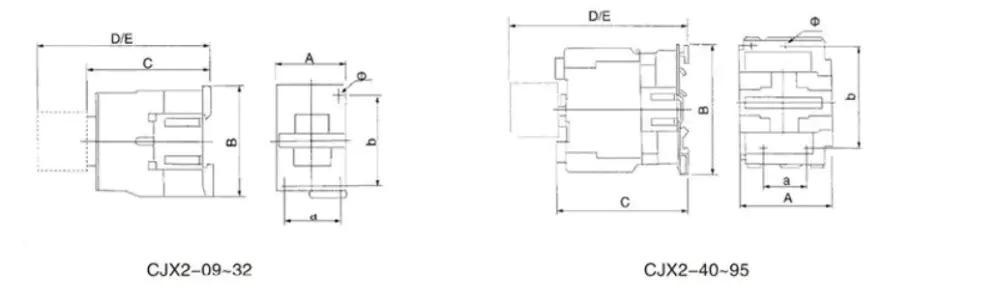

MODELL A (mm) B (mm) C (mm) D (mm) E (mm) a (mm) b (mm) Φ (mm)
D09~12 47 76 82 11 133 34/35 50/60 4.5
D18 47 76 87 118 138 34/35 50/60 4.5
D25 57 86 95 126 146 40 48 4.5
D32 57 86 100 131 151 40 48 4.5
D40-65 77 129 116 145 165 40 100/110 6.5
D80-95 87 129 127 175 195 40 100/110 6.5

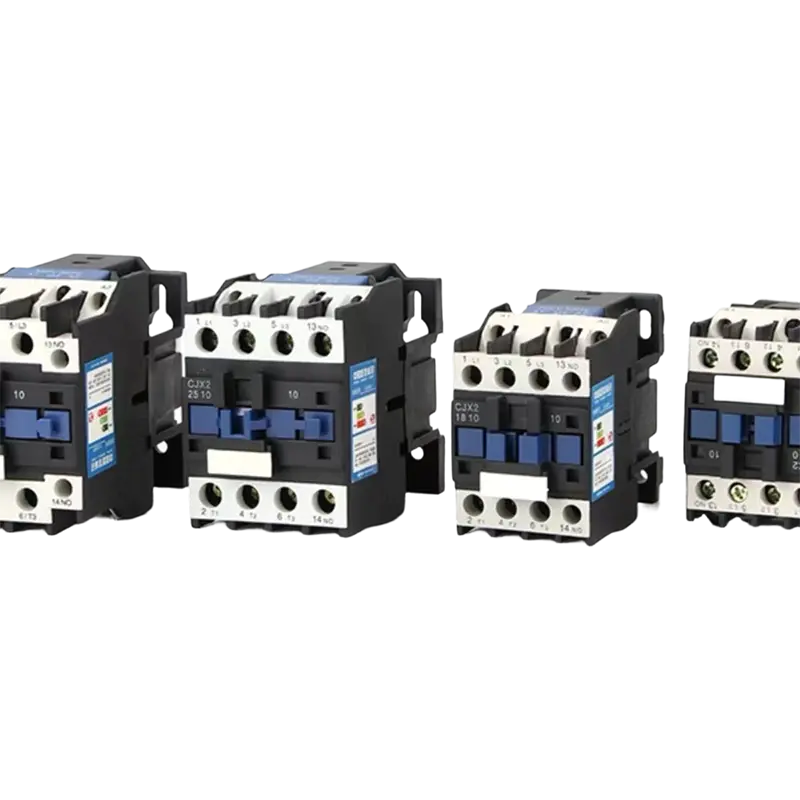

Modelll típusa 9 12 18 25 32 40 50 65 80 95
Névleges üzemi áram (A) AC3 9 12 18 25 32 40 50 65 80 95
AC4 3.5 5 7.7 8.5 12 18.5 24 28 37 44
Háromfázisú motor
AC – 3 fokozat (kw) 		220/230V 2.2 3 4 5.5 7.5 11 15 18.5 22 25
380/400V 4 5.5 7.5 11 15 18.5 22 30 37 45
415V 4 5.5 9 11 15 22 25 37 - -
500V 5.5 7.5 10 15 18.5 22 30 37 - -
660/690V 5.5 7.5 10 15 18.5 30 33 37 45 45
Névleges fűtési áram Ith(A) 20 20 30 32 40 50 60 80 125 125
Elektromos élettartam (10000 ciklus) AC3 100 100 100 100 80 80 60 60 60 60
AC4 20 20 20 20 20 15 15 15 10 10
Mechanikai élettartam (10000 ciklus) 1000 1000 1000 1000 800 800 800 800 600 600
Érintkezési modell 3P SZ 3P NC NO

Model Névleges áram (A) Fő kapcsolattartó Segédérintkező Egyfázisú terhelési teljesítmény (kW) Háromfázisú terhelési teljesítmény (kW)
CJX2-0910 9A 3NO 1 NO 1,8 kW 3,5 kW
CJX2-0901 9A 3NO 1NC 1,8 kW 3,5 kW
CJX2-1210 12A 3NO 1 NO 2,5 kW 5 kW
CJX2-1201 12A 3NO 1NC 2,5 kW 5 kW
CJX2-1810 18A 3NO 1 NO 3,5 kW 7,5 kW
CJX2-1801 18A 3NO 1NC 3,5 kW 7,5 kW
CJX2-2510 25A 3NO 1 NO 5 kW 8,5 kW
CJX2-2501 25A 3NO 1NC 5 kW 8,5 kW
CJX2-3210 32A 3NO 1 NO 6 kW 12 kW
CJX2-3201 32A 3NO 1NC 6 kW 12 kW
CJX2-4011 40A 3NO 1 NO 1NC 8 kW 18,5 kW
CJX2-5011 50A 3NO 1 NO 1NC 10 kW 24 kW
CJX2-6511 65A 3NO 1 NO 1NC 12,5 kW 28 kW
CJX2-8011 80A 3NO 1 NO 1NC 15,5 kW 37 kW
CJX2-9511 95A 3NO 1 NO 1NC 18,5 kW 44KW
