Termék áttekintése
A környezetbarát gázszigetelt szekrény egy új, integrált beltéri és kültéri, SF₆-mentes áramelosztó berendezés, amelyet a Mingtuo Electric fejlesztett ki. Felhagy a hagyományos kén-hexafluorid üvegházhatású gázokkal, és száraz levegőt vagy nitrogént alkalmaz környezetbarát szigetelő és ívoltó közegként. A nagyfeszültségű szakaszoló, a földelőkapcsoló, a vákuum-megszakító, a CT/PT és a másodlagos mérő- és vezérlőegységek mind egy zárt gáztartályba vannak beépítve.
A berendezés támogatja mind a gyűrűs hálózati tápellátást, mind a terminál egy tápellátási módot. Széles körben alkalmazzák a városi villamosenergia-hálózatok felújításában, lakóközösségekben, kereskedelmi terekben, napelemes energiatároló erőművekben, ipari parkokban és ideiglenes építési áramellátási projektekben. Alacsony szén-dioxid-kibocsátású környezetbarát helyettesítőjeként szolgál a hagyományos SF₆ gázszigetelt szekrényekhez, az amerikai alátétre szerelt transzformátorokhoz és az európai előregyártott alállomásokhoz.
A termék fő előnyei
3.1 Zéró üvegházhatásúgáz-kibocsátás, alacsony szén-dioxid-kibocsátás és környezetbarát
A lezárt gáztartály száraz levegőt vagy nagy tisztaságú nitrogént használ szigetelő és ívoltó közegként SF₆ üvegházhatású gáz vagy fluortartalmú veszélyes anyagok nélkül, közel nulla globális felmelegedési potenciállal. Megfelel a nemzeti kettős szén-dioxid-kibocsátási politikáknak és a zöld villamosenergia-hálózatra vonatkozó ajánlattételi szabványoknak. A szigetelő közeg közvetlenül kimeríthető és újrahasznosítható a berendezések leszerelése után, csökkentve a veszélyes hulladékok ártalmatlanítási költségeit és megvalósítva a teljes életciklusú, alacsony szén-dioxid-kibocsátású működést.
3.2 Kompakt integrált, zárt gáztartály, kis lakott területen
Minden elsődleges nagyfeszültségű alkatrész egy zárt, rozsdamentes acél gáztartályba van beépítve. A teljes szekrényméret sokkal kisebb, mint az európai dobozos alállomások és az azonos kapacitású hagyományos légszigetelt kapcsolóberendezések. Az integrált moduláris felépítés nagymértékben csökkenti a polgári alapozás költségeit, leegyszerűsíti a tengeri és szárazföldi szállítást, és lehetővé teszi a gyors helyszíni telepítést és elhelyezést.
3.3 Teljesen szigetelt biztonságos szerkezet, alacsony karbantartási igény
Minden feszültség alatt álló nagyfeszültségű alkatrész a fémzáras gáztartály belsejében található, és nincsenek szabad feszültség alatt álló alkatrészek. A teljesen zárt szigetelési kialakítás nulla villamosítást biztosít a szekrény felületén a biztonságos érintés érdekében. A független földelő áramkörök és a több mechanikus reteszelés (zárás/földelés/szekrényajtó reteszelés) megakadályozzák a hibás működésből eredő áramütéses baleseteket.
A lezárt gáztartály elszigeteli a nedvességet, a port és a páralecsapódást, hogy elkerülje a szigetelőközeg oxidációját és öregedését, így támogatja a hosszú távú, karbantartásmentes működést normál munkakörülmények között. A szabványos dugaszolható transzformátorok és a másodlagos kivezetések lehetővé teszik a hibás alkatrészek gyors cseréjét a fő gáztartály szétszerelése nélkül.
3.4 Korróziógátló kültéri szekrény, zord környezethez is illeszthető
A szekrény vastag hidegen hengerelt acéllemezből készül, kültéri speciális rozsdagátló elektrosztatikus permetezéssel, ellenáll az esőnek, homoknak, magas páratartalomnak és szélsőséges hőmérsékletnek. A lejtős felső kialakítás felgyorsítja az esővíz elvezetését, az IP-besorolású védelemmel ellátott többszörösen tömített szekrényajtók pedig alkalmazkodnak az esős déli területekhez, a hideg északi régiókhoz és a parti sós ködhöz.
3.5 Testreszabható alacsony feszültségű rekesz és intelligens bővítés
Az alacsony feszültségű rekesz előre telepítve van bőséges szerelősínekkel, amelyek támogatják az opcionális öntött házas megszakítókat, többfunkciós teljesítménymérőket, ATS automatikus átviteli kapcsolókat, meddőteljesítmény kompenzációs modulokat és intelligens felügyeleti eszközöket. A szabványos RS485 kommunikációs interfész zökkenőmentes kapcsolatot tesz lehetővé az intelligens áramelosztó és PV-energiatároló távfelügyeleti rendszerekkel a távoli mérés, távjelzés és távvezérlés megvalósításához.
3.6 Kis veszteség és nagy megbízhatóságú főáramkör
A beépített vákuummegszakító stabil megszakítási teljesítményt biztosít erős rövidzárlati és túlterhelési ellenállás mellett. Az optimalizált réz gyűjtősín szerkezet csökkenti az áramköri veszteséget és a működési zajt. A szekrény támogatja a hosszú távú, nagy terhelésű, folyamatos működést, ideális nagy terhelésű forgatókönyvekhez, például gyárakhoz és energiatároló állomásokhoz.
Technikai paraméterek táblázata
| Tétel | Specifikáció |
| Modell | Környezetbarát gázszigetelt szekrény (Környezetbarát szekrény) |
| Névleges nagyfeszültség | 10kV / Max üzemi feszültség 12kV |
| Névleges alacsony feszültség | AC 0,4 kV (háromfázisú, négyvezetékes) |
| Névleges frekvencia | 50 Hz |
| Névleges áram tartomány | 630A ~ 1250A |
| Rövid idejű ellenállási áram | 20kA / 25kA (4s) |
| 1 perc teljesítmény-frekvencia-ellenállási feszültség | 35 kV (HV oldal) |
| Villámimpulzus-álló feszültség | 75kV |
| Szigetelő és ívoltóanyag | Száraz levegő / nitrogén (SF₆ mentes) |
| Házvédelmi osztály | IP34 (kültéri) / IP30 (beltéri) |
| Környezeti hőmérséklet | -45 ℃ ~ 55 ℃ |
| Zajszint (1 m távolság) | ≤55 dB |
| Telepítés típusa | Beltéri szekrénybe szerelés / Kültéri padlólapra szerelhető telepítés |
Szerkezet

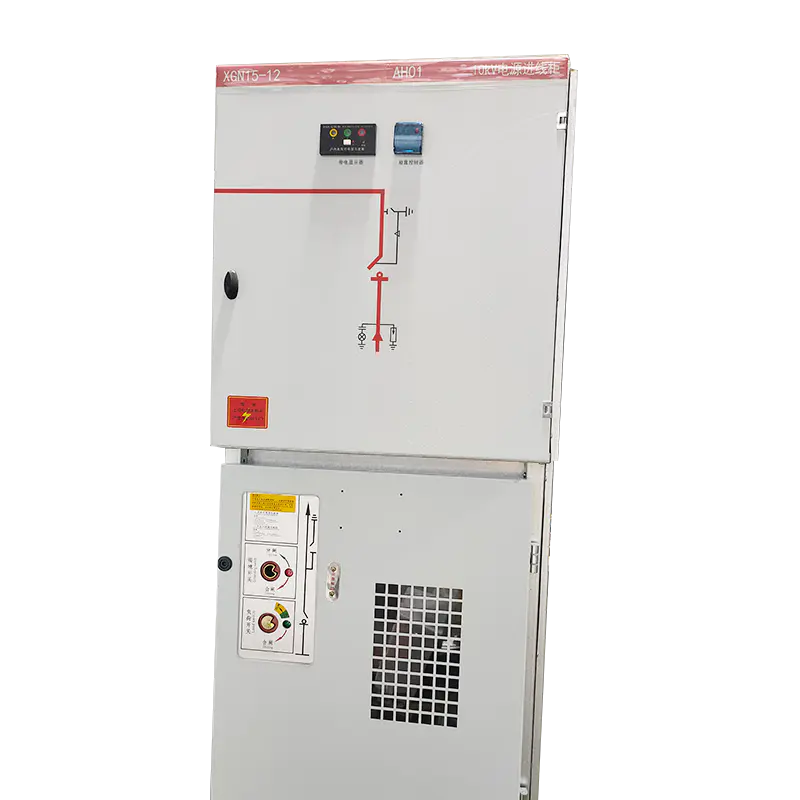

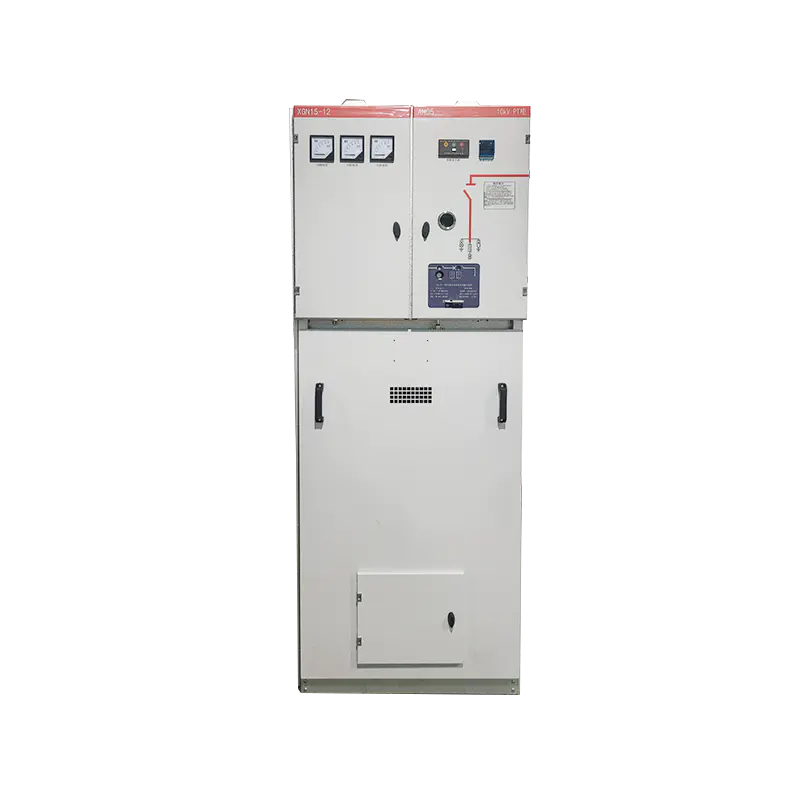

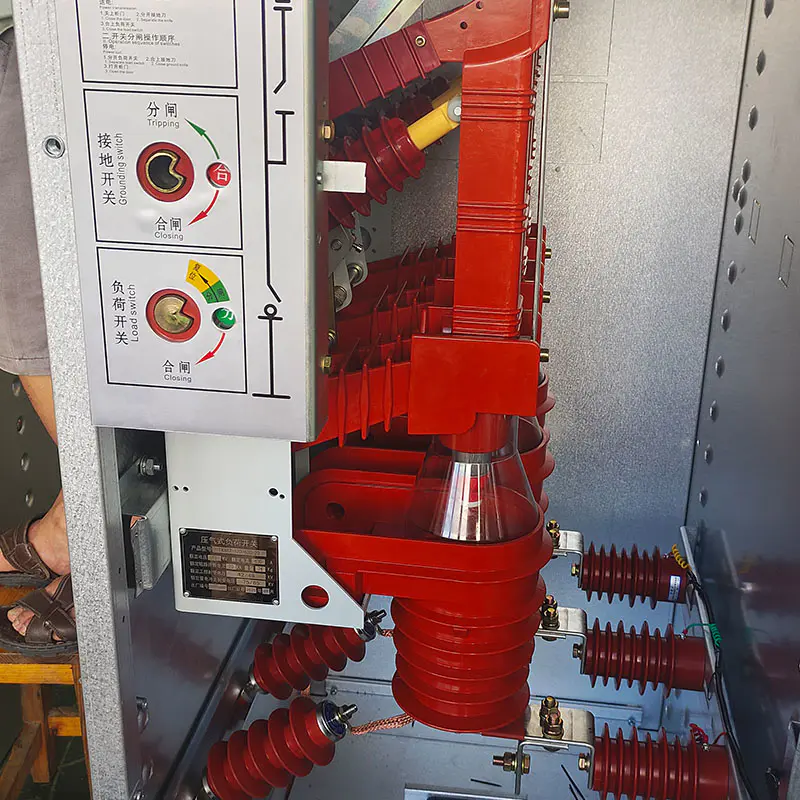

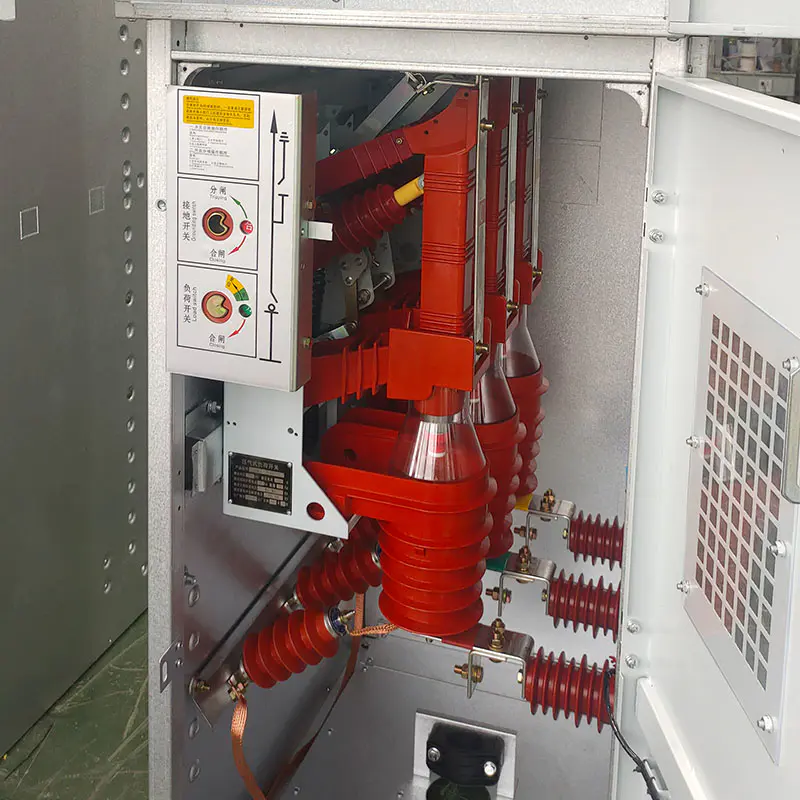

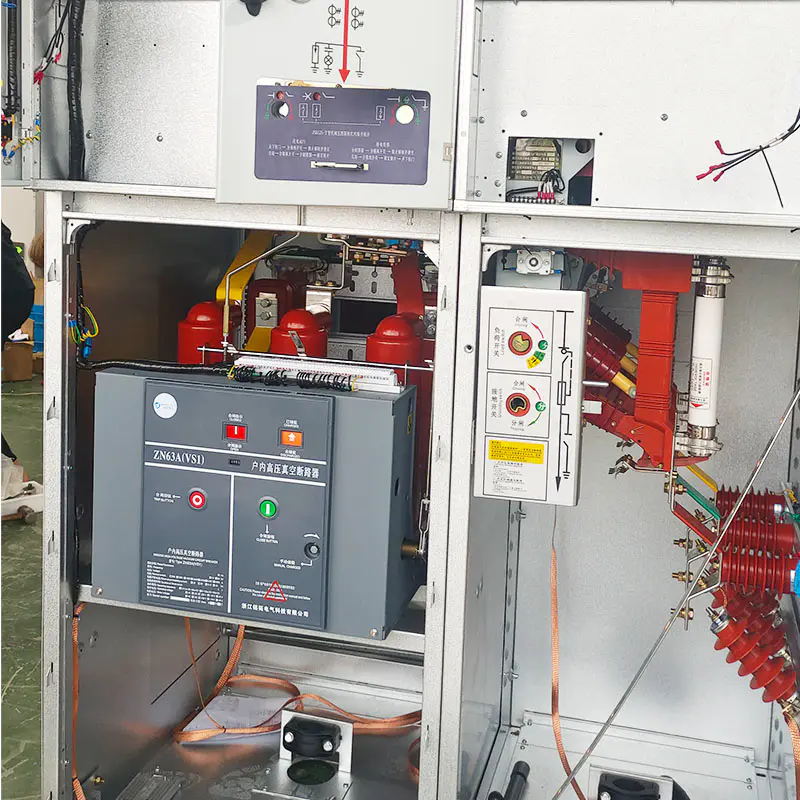

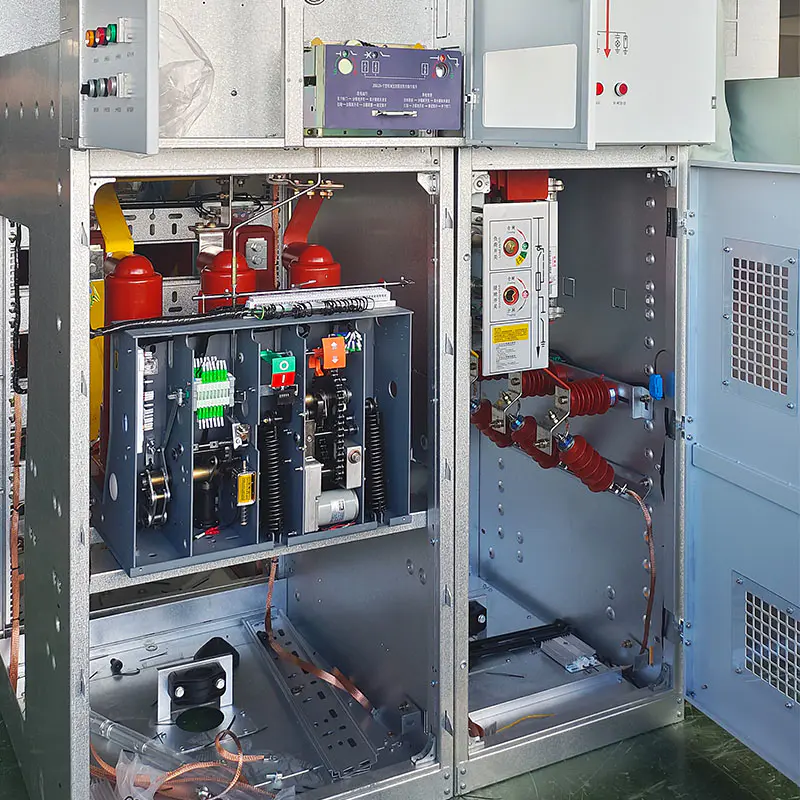

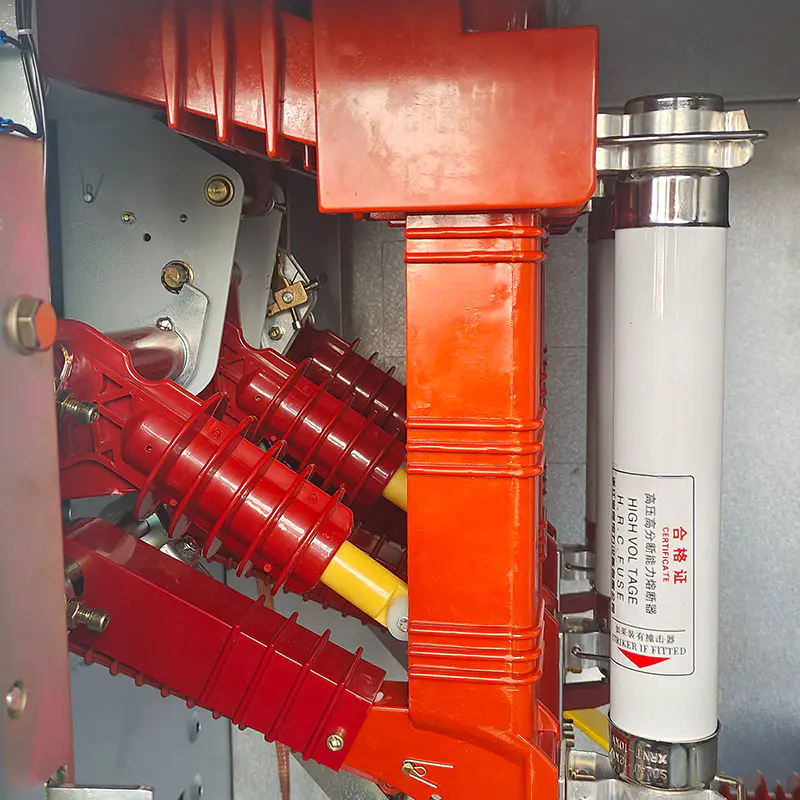

A teljesen zárt, rozsdamentes acél gáztartály vákuum-megszakítót, szakaszolót, földelőkapcsolót, gáznyomásmérőt és robbanásbiztos nyomáscsökkentőt tartalmaz. Minden feszültség alatt álló nagyfeszültségű alkatrész száraz levegő/nitrogén közegben van lezárva, hogy elszigetelje a külső nedvességet és port. A nyomásfigyelő és a gázszivárgás-érzékelő interfészek online ellenőrzésre vannak fenntartva. Teljesen öt-megelőző mechanikus reteszekkel van felszerelve a veszélyes hibás működések elkerülése érdekében, mint például a földelőkapcsoló terhelés alatti zárása és a főszekrény ajtajának éles nyitása.
5.1 Független alacsony feszültségű kimenő rekesz (jobb oldal)
Fizikailag elválasztva a nagyfeszültségű gáztartálytól acél válaszfallal. A szabványos sínelrendezés lehetővé teszi MCCB-k, többfunkciós mérőórák, ATS, meddőteljesítmény kompenzáció és intelligens kommunikációs modulok telepítését. A független másodlagos vezetékek sorkapcsai gondoskodnak a rendezett vezetékezésről és a kényelmes karbantartásról.
5.2 Kezelő- és felügyeleti rekesz (bal oldal)
A kezelő fogantyúk központi elrendezése, az élő kijelző kijelzők, a gáznyomás-ellenőrző műszerek és a hőmérséklet- és páratartalom-szabályozók. A vizuális megfigyelési ablak lehetővé teszi a kapcsoló zárási/nyitási állapotának közvetlen megtekintését az 5.3-as külső integrált szekrény kinyitása nélkül
Egy darabból álló hidegen hengerelt acél szekrény ferde tetővel a gyors esővíz elvezetéshez. Rozsdamentes, korróziógátló elektrosztatikus bevonat teljes egészében. Több, egymástól függetlenül zárható szekrényajtó különít el nagyfeszültségű, alacsony feszültségű és üzemi rekeszeket a biztonságosabb zónás karbantartás érdekében.
Alkalmazási forgatókönyvek
Települési projektek: Városi elektromos hálózat felújítása, autópálya alagutak, vasúti tranzit, ideiglenes építési áramellátás önkormányzati mérnökök számára, központi közvilágítási áramelosztás
Kereskedelmi és lakóépületek: lakóközösségek, iskolák, kórházak, kereskedelmi bevásárlóközpontok és irodaházak
Új energiaipar: elosztott fotovoltaikus erőművek, szélerőművek és energiatárolók, amelyek támogatják az energiaelosztást
Ipari parkok: Gyári műhelyek, bányászati vállalkozások és ipari zóna központi áramellátása
Alacsony szén-dioxid-kibocsátású demonstrációs projektek: kormányzati nulla szén-dioxid-kibocsátású parkok, szén-dioxid-semlegesség, energiaelosztási projektek támogatása kötelező SF₆-mentes követelményekkel
Vidéki áramelosztó hálózat frissítése
