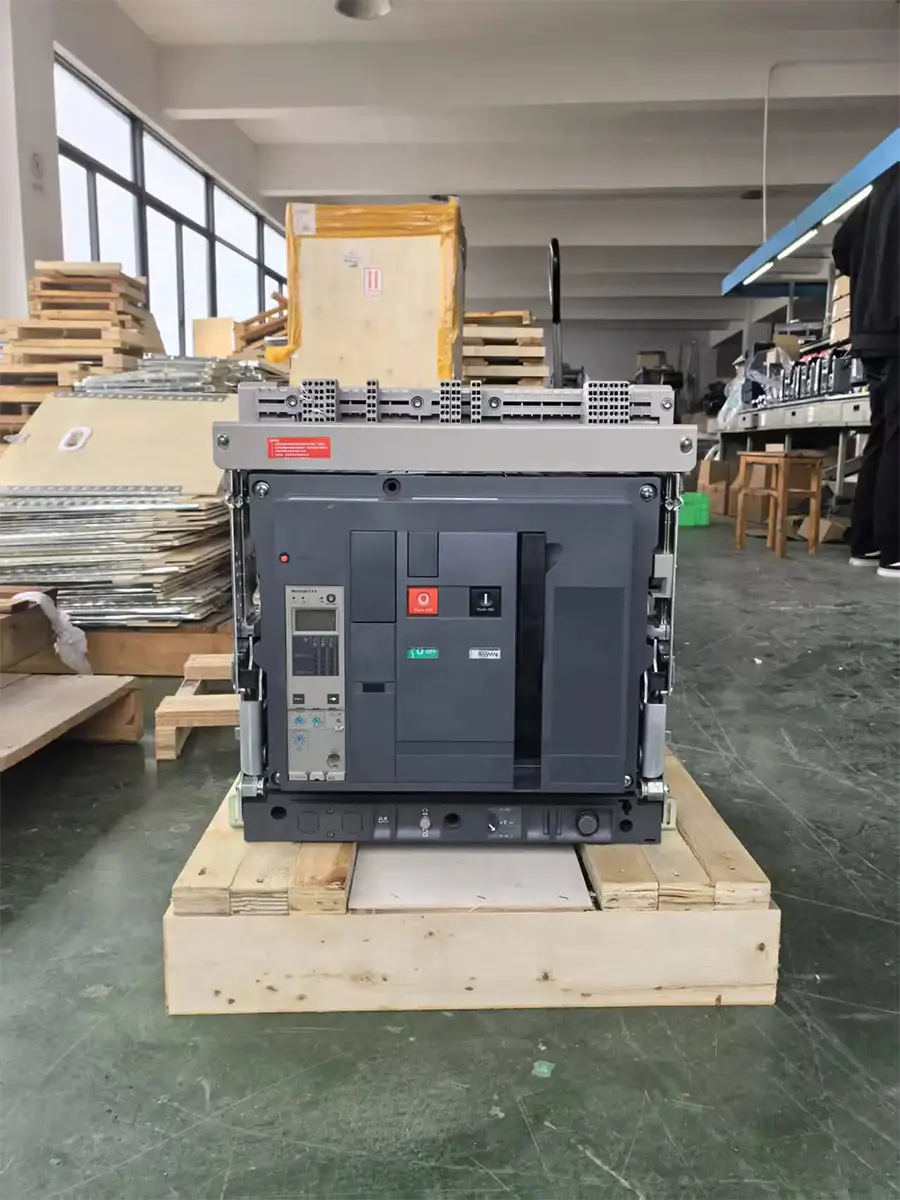

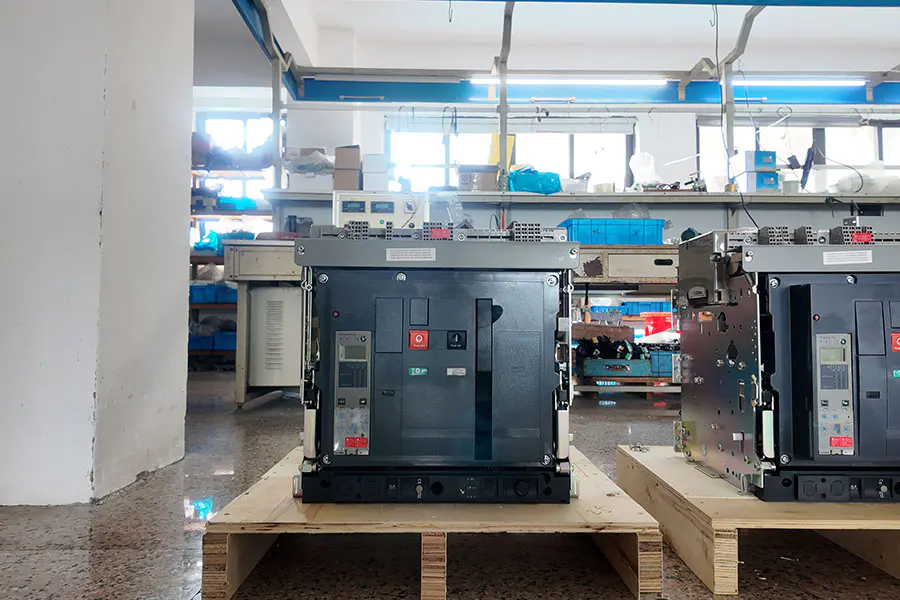

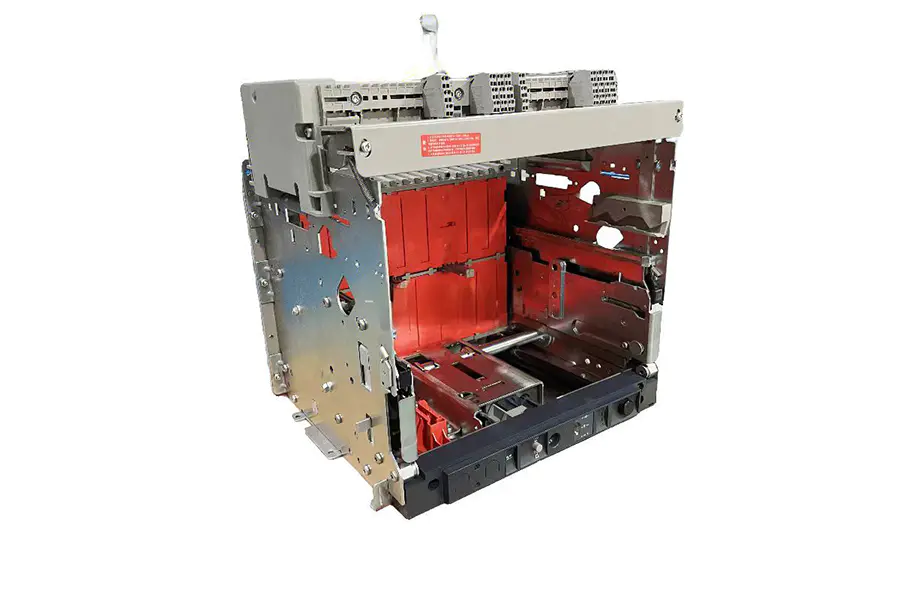

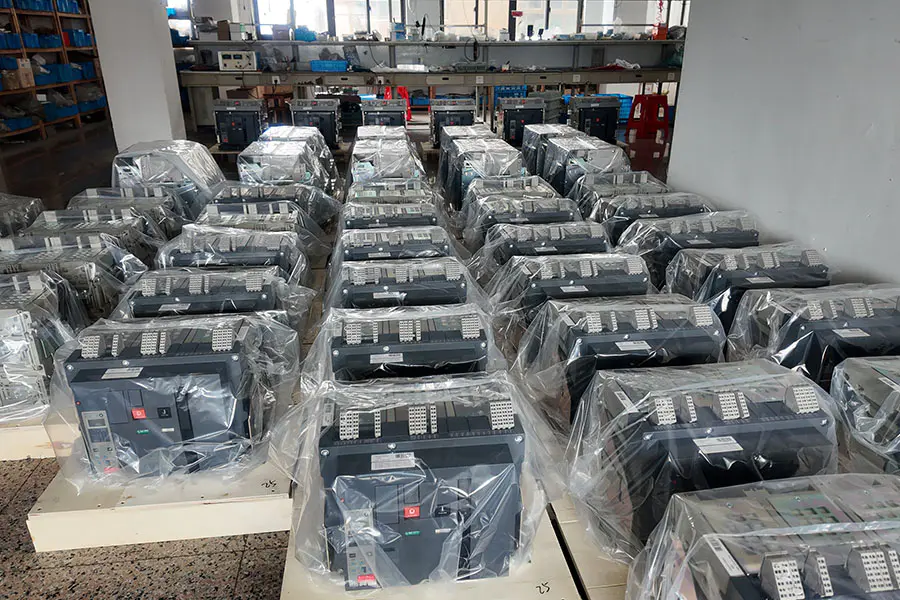

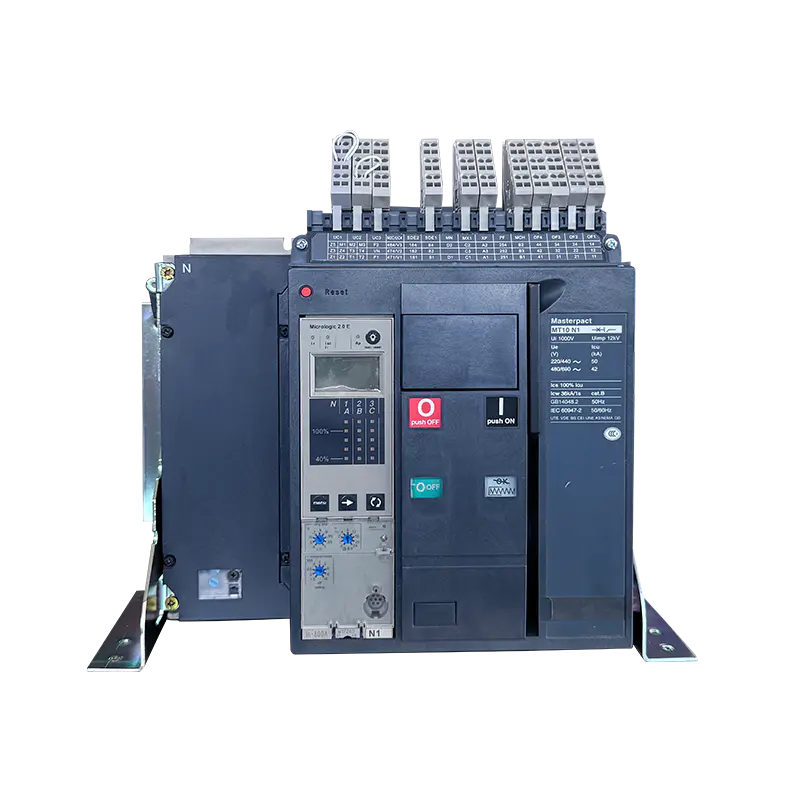

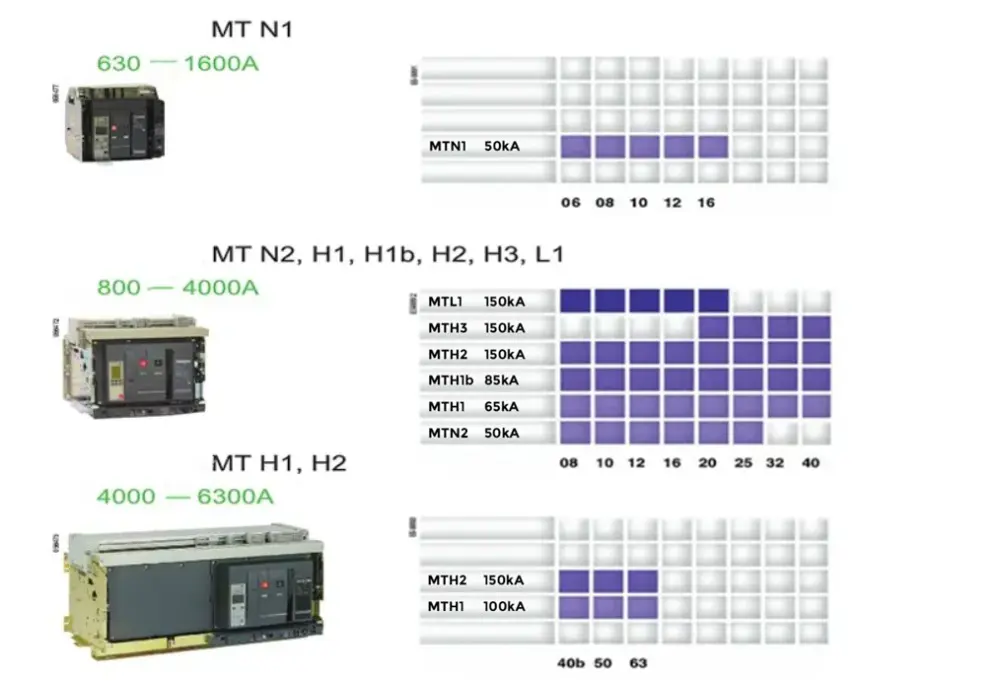

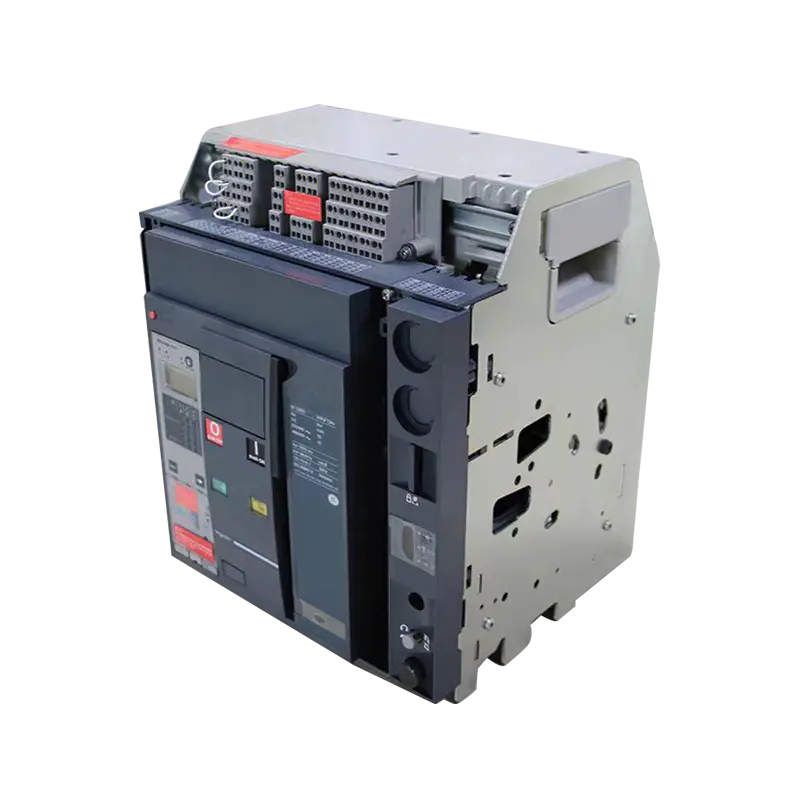

Nagy teljesítményű légáramköri megszakító 1600A–6300A, fix és kihúzható

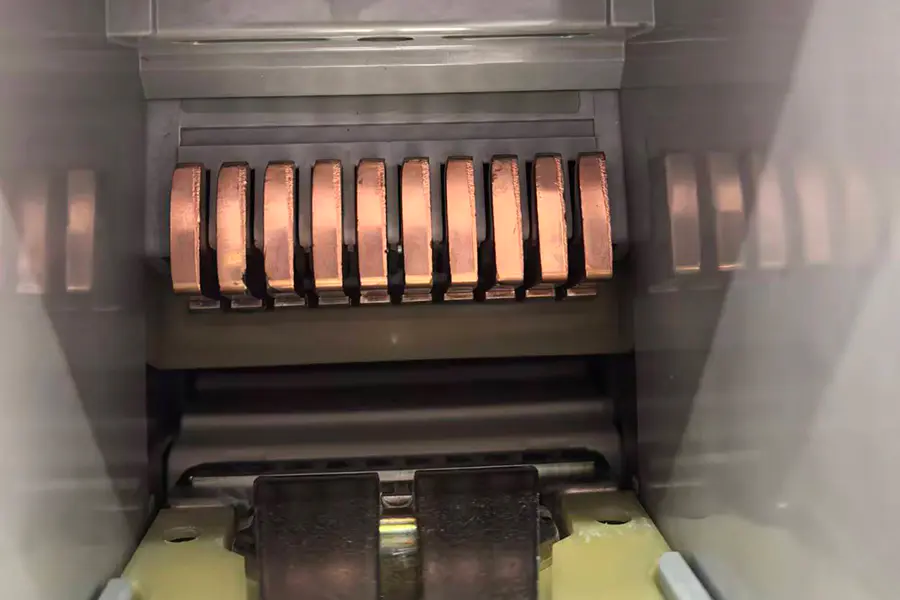

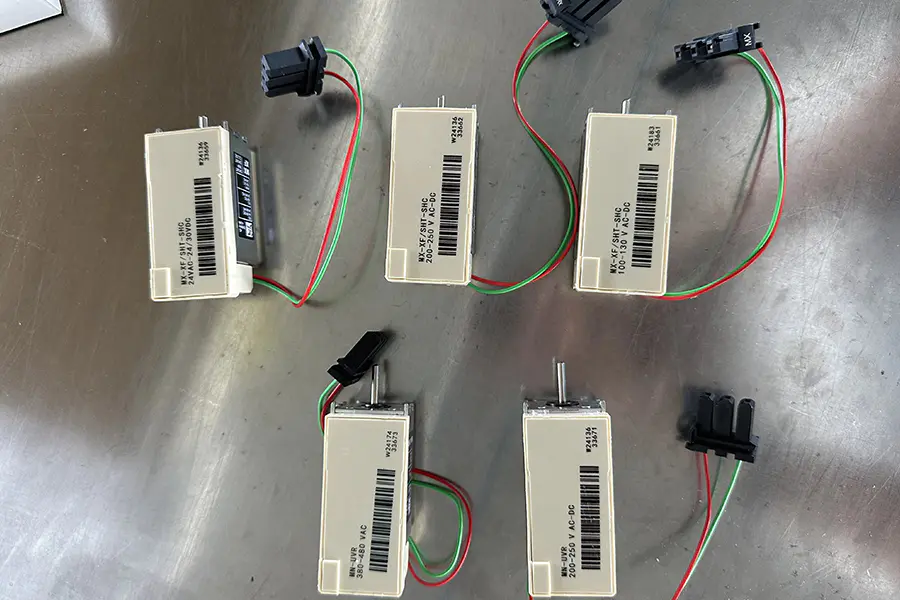

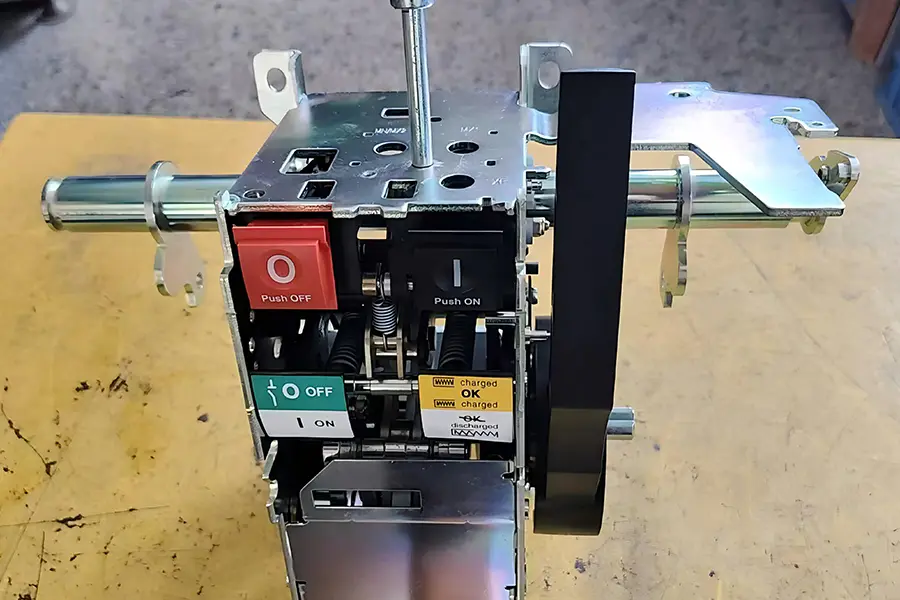

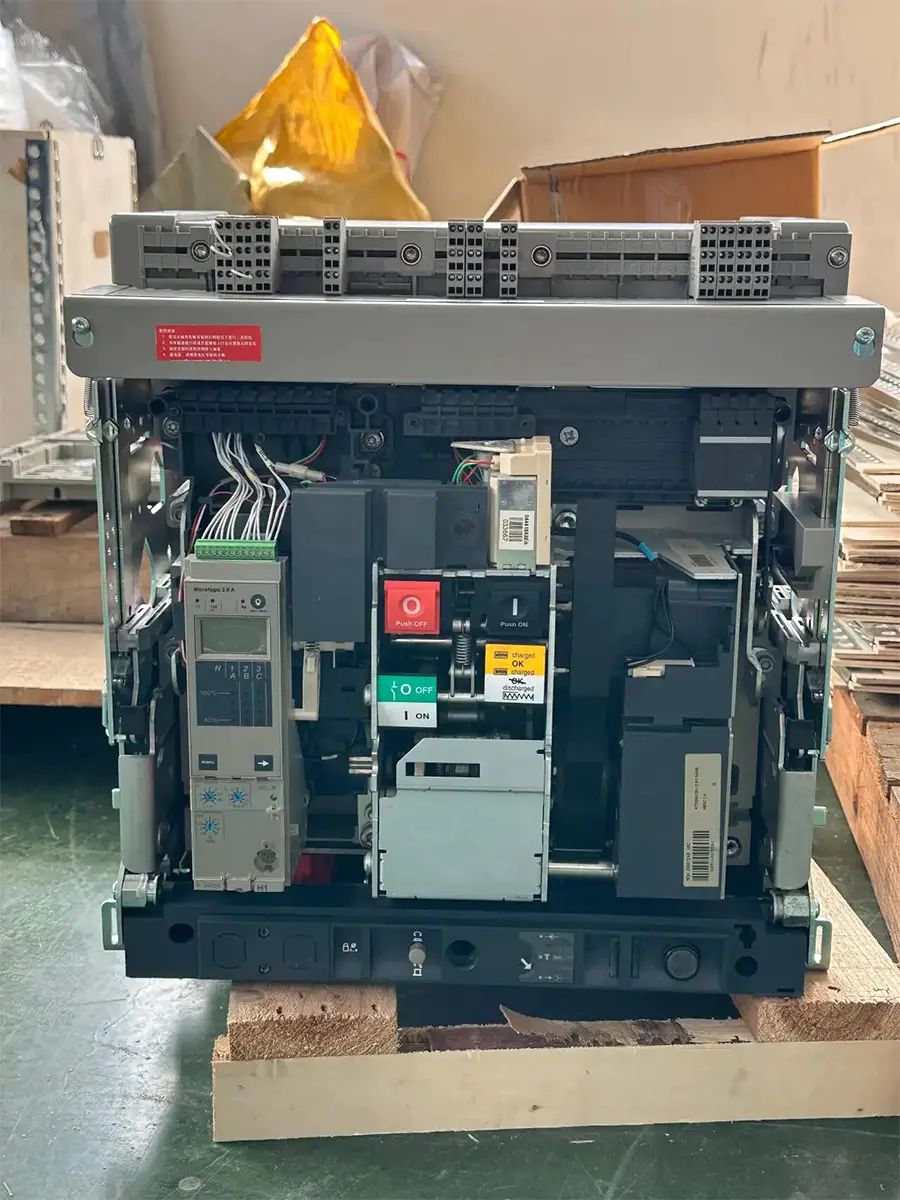

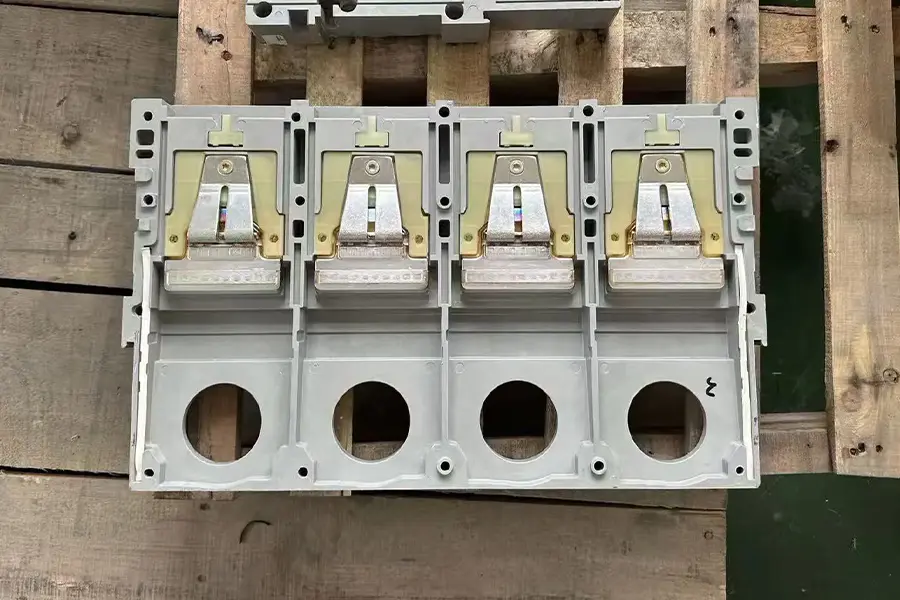

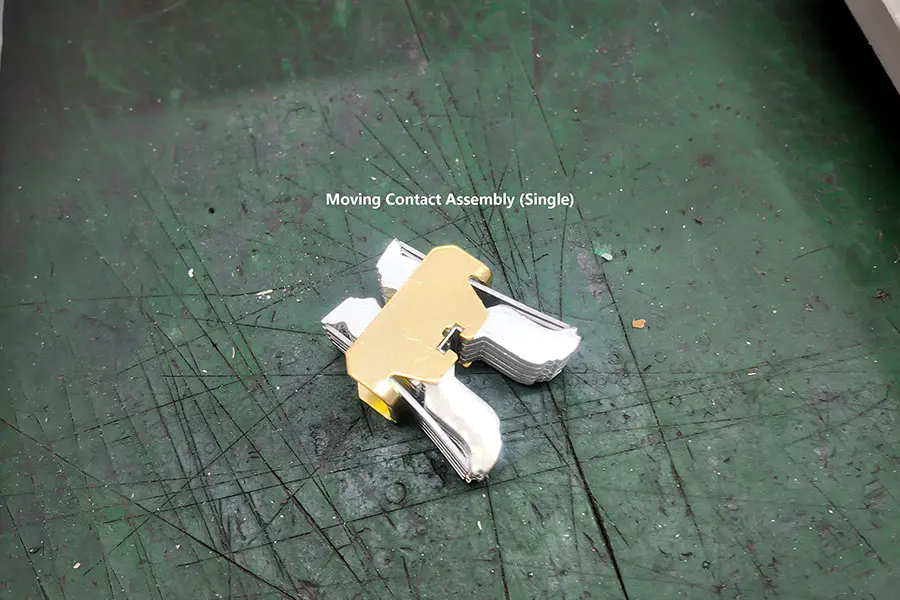

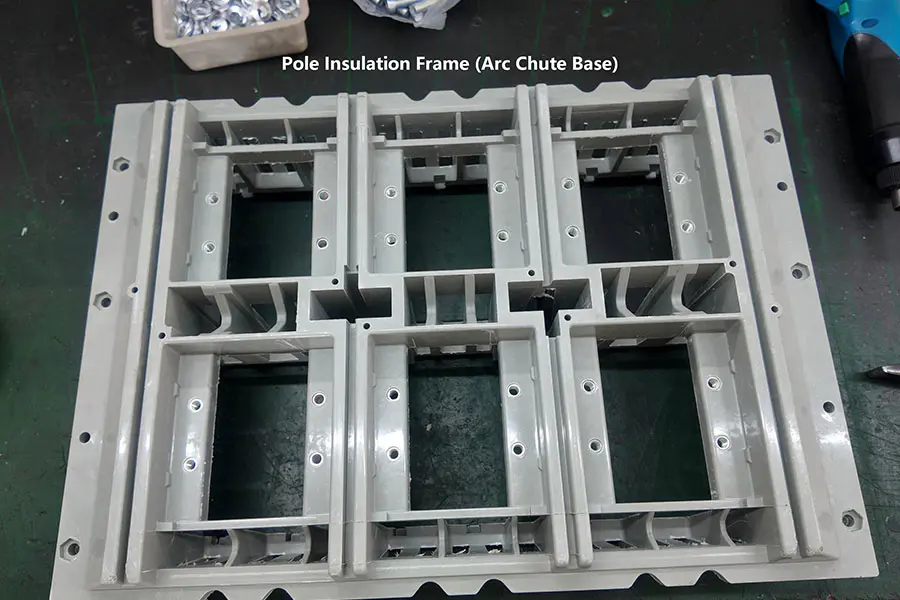

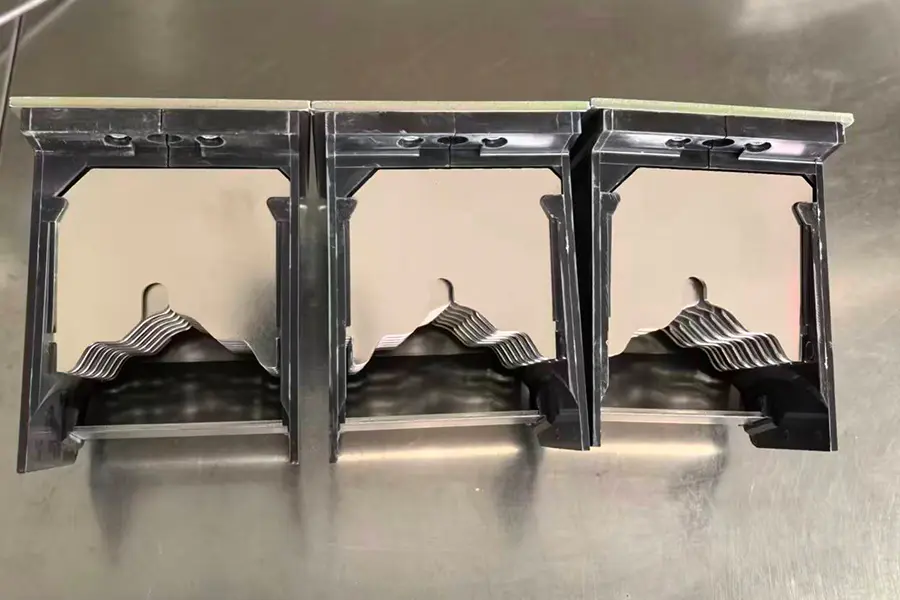

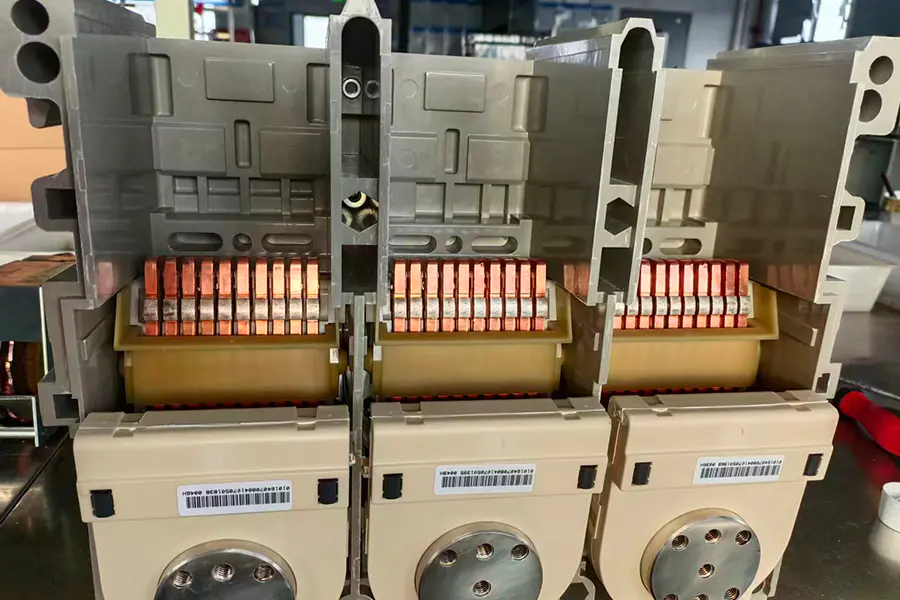

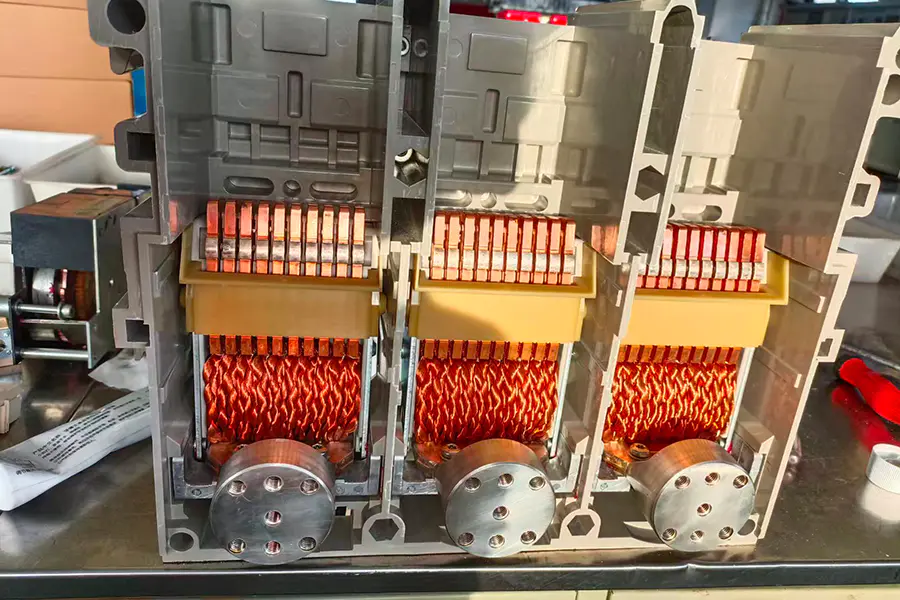

A levegő megszakító (ACB) úgy működik, hogy túlterhelés vagy rövidzárlat észlelésekor automatikusan megszakítja az áramot. Normál körülmények között a főérintkezői zárva maradnak, hogy akadálytalan áram áramlást biztosítson. Tartós túláram esetén a hőelem a hő felhalmozódása miatt meghajlik, és elindítja a kioldó mechanizmust. Hirtelen rövidzárlat esetén a mágnestekercs pillanatnyi mágneses erőt hoz létre, hogy aktiválja a kioldó mechanizmust. Ez a művelet gyorsan szétválasztja a fő érintkezőket, erős elektromos ívet generálva, amely azonnal az ívoltó kamrába kerül. Ott az ív felhasad, lehűl és kialszik, biztonságosan leválasztva az áramkört és megelőzve a rendszer károsodását.

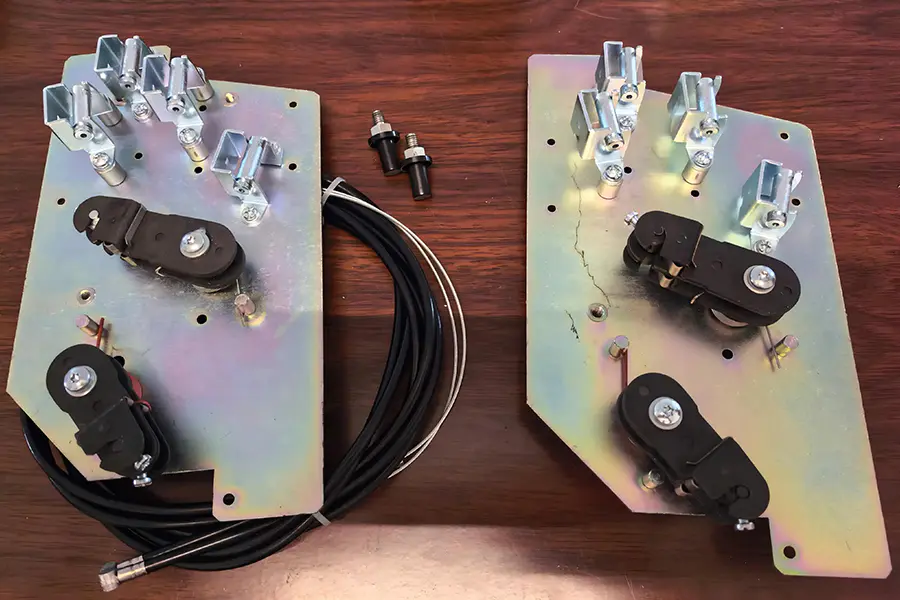

A kettős tápegység mechanikus és elektromos reteszelést valósít meg, kapcsolást két tápvezeték között. Amikor rendelkezésre áll a hálózati áram, a hálózati áram megszakítója zárva van, de az áramtermelést nem lehet lezárni. Hálózati áramszünet esetén a generátor áramot termel, és az áramtermelő vezeték megszakítója zár, de a hálózati tápellátást nem lehet lezárni. A két áramforrás közül csak az egyik zárható.
