Szigetelt házas megszakítórendszerek: működésük és választásuk

Egy új kisfeszültségű kapcsolótáblán dolgozó mérnök egyszer leírta az 1600 A-es adagoló klasszikus dilemmáját: egy öntött tokos megszakító, amely alig fedi a névleges értéket, vagy egy teljes levegős megszakító, amely túlzásnak érezte magát. A szigetelt házas megszakító (ICCB) középen helyezkedik el, és pontosan ezt a problémát oldja meg több ezer telepítésnél. Gyakorlatilag az ICCB rendszer egy nagy teljesítményű öntött házmegszakító teljesen szigetelt tokban, általában elektronikus kioldásvédelemmel van felszerelve, és gyakran kihúzható bölcsőben van elrendezve. Ez a cikk elmagyarázza, mit jelent ez a kategória, hogyan hasonlítható össze az öntött házzal és a levegős megszakítókkal, és mit kell ellenőrizni, mielőtt meghatározna egyet.

Mi az a szigetelt házas megszakító rendszer

A szigetelt házas megszakító lényegében egy nagy teherbírású öntött házas megszakító. A név leírja a házat: minden áramvezető alkatrész egy hőre keményedő gyantából vagy üvegerősítésű poliészterből öntött szigetelt tokban helyezkedik el. Ez a felépítés kompakt állapotban tartja az egységet, miközben a megszakítások során visszatartja az ívet. A legtöbb ICCB a 800 A és 5000 A közötti tartományban működik, a szokásos keretméretek 800 A, 1600 A, 2000 A, 3200 A és 4000 A. Megosztják az MCCB alapvető kapcsolási mechanikáját, de hozzáadják a kritikus adagolók által megkövetelt teljesítménykülönbséget és szervizelhetőséget.

Három funkció választja el az ICCB-t a szabványos MCCB-től. Először is, egy kétlépcsős, tárolt energiás mechanizmus egyenletes nyitást és zárást biztosít, függetlenül attól, hogy a kezelő milyen lassan mozgatja a fogantyút. Másodszor, egy elektronikus kioldóegység váltja fel a termikus-mágneses kioldást, állítható hosszú idejű, rövid idejű, pillanatnyi és földzárlati beállításokat kínálva. Harmadszor, nagyobb keretek is kaphatók kihúzható kivitelben, így a megszakítót ellenőrzés vagy csere céljából ki lehet húzni a gyűjtősínek kicsavarozása nélkül. Ezek a tulajdonságok együttesen az ICCB-t légmegszakítóként viselkednek, miközben megőrzik az öntött ház lábnyomát.

Miért számít a rendszer része?

A "rendszer" szó a szigetelt házas megszakító rendszerekben nem mellékes. A kapcsolótáblában a megszakító soha nem működik egyedül. Kioldóegységgel, kihúzó bölcsővel, mechanikus reteszekkel, segédérintkezőkkel, söntkioldó- vagy feszültségcsökkenési kioldókkal, földzárlat-érzékelőkkel és néha kommunikációs modullal párosul. Az elektronikus kioldó egység az elrendezés szíve. Az állítható hosszú és rövid idejű felvételi és késleltetési értékek lehetővé teszik a szelektivitást: az alsó adagoló hibája a fő megszakító kioldása előtt megszűnik. Koordináció nélkül egyetlen hiba elsötétítheti az egész létesítményt.

Ha egy specifikáció LSIG-védelmet vagy távfelügyeletet ír elő, akkor a hőmágneses MCCB nem tudja szállítani, de egy mikroprocesszor által vezérelt kioldóegységgel ellátott megszakító igen. Sok kapcsolótábla-gyártó ma már az öntött tokosztályt használja alapértelmezettként a fix szerelésű adagolóknál, és tartalék kihúzási pozíciókat a hálózathoz és a kapcsolatokhoz. Egy modern áramelosztó megszakító, mint pl 100 A és 1600 A közötti MTNSX öntött házas megszakító lefedi ezen adagoló feladatok nagy részét, és kompakt rekeszekbe is elfér.

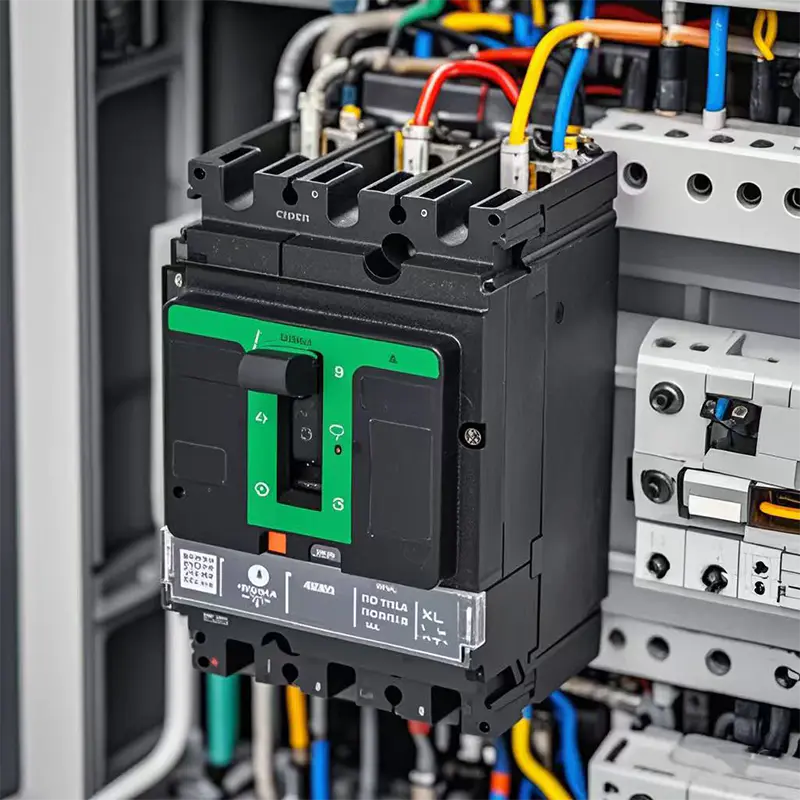

MT-NSX 3/4P 100A-630A AC öntött házos megszakító ipari és kereskedelmi használatra Mingtuo, Kína Nagykereskedelmi MT-NSX 3/4P 100A-630A AC öntött tokos megszakító ipari és kereskedelmi elosztó beszállítók és MT-N... Termék megtekintése →

ICCB rendszerek kontra fröccsöntött ház kontra levegő megszakítók

A közvetlen összehasonlítás tisztázza, hogy az egyes technológiák hol illeszkednek a kisfeszültségű elosztáshoz.

A táblázat egy pontot egyértelművé tesz: az ICCB-k a nagy teljesítményű öntött házmegszakítók és a légmegszakítók közötti helyet foglalják el. Az ACB szervizelhetőségének és szelektivitásának legnagyobb részét biztosítják egy olyan csomagban, amely könnyen integrálható a kompakt kapcsolóberendezésekbe. A kompromisszumok a szélsőségeken jelennek meg. Nagyjából 800 A alatt egy jól megépített MCCB gazdaságosabb. 3200 A felett, vagy ha a kapcsolótábla már szabványos ACB-rekeszek köré van méretezve, a levegős megszakító válik praktikus választássá.

Ahol a szigetelt házmegszakító rendszerek kiérdemlik a helyüket

Az ICCB rendszerek ritkán a legolcsóbb megoldás, de három feltétel átfedése esetén válnak a megfelelő megoldássá: a feedernek valós áramellátó tartalékra van szüksége, a védelmi vizsgálat állítható görbéket igényel, és a karbantartás hosszan tartó leállás nélkül várható. A tipikus telepítések a következők:

• Alacsony feszültségű kapcsolótáblák és motorvezérlő központok, ahol a fő- vagy összekötő pozíciók kihúzható szervizelhetőséget igényelnek.
• Sokemeletes felszállók és kereskedelmi adagolók, ahol szűk az elektromos helyiségek helye.
• Folyamatos folyamatokkal rendelkező ipari üzemek, ahol a szelektivitás és a gyors csere csökkenti az állásidőt.
• Adatközpontok, kórházak és más kritikus létesítmények kettős betáplálással, automatikus átvitellel vagy generátoros biztonsági mentéssel.
• UPS kimeneti és bypass áramkörök, ahol az elektronikus kioldóegységek a felfelé irányuló transzformátorvédelemmel koordinálódnak.

Minden esetben a döntő tényező a kioldó egység és a kapcsolóberendezés konfigurációja. Ha egy rögzített termikus-mágneses megszakító nem tudja biztosítani a koordinációs görbét, a projekt elektronikus kioldási osztályba kerül. Ha a kapcsolótábla elrendezése kihúzószerkezetet is igényel, akkor hatékonyan ICCB rendszert vagy légmegszakítót határoz meg.

Mit kell ellenőrizni az ICCB rendszer meghatározása előtt

Egy egyszerű árambesorolásnak tűnő specifikáció számos műszaki részletet rejthet. Dolgozzon át ezeken a pontokon, mielőtt elkötelezi magát a megszakító osztály mellett.

1. Folyamatos értékelés és keretmargó. Válasszon egy olyan keretet, amely megegyezik vagy meghaladja a vezető amperabilitását, hogy legyen hely a jövőbeni növekedéshez.
2. Az értékelések megszakítása. Ellenőrizze mind a végső, mind a szervizmegszakítási kapacitást a számított hibaszinthez képest.
3. Az úti egység funkciói. Győződjön meg arról, hogy a hosszú idejű, rövid idejű, pillanatnyi és földzárlati beállítások elérhetőek és a helyszínen állíthatók.
4. Szelektivitás koordináció. Ellenőrizze a koordinációt a felfelé irányuló transzformátorvédelemmel és az alsó betáplálókkal, beleértve a rövid idejű ellenállást is.
5. Rajzolt vagy rögzített konstrukció. Döntse el, hogy a rendszerben szükség van-e megszakító cserére a gyűjtősín feszültségmentesítése nélkül.
6. Tartozékok és kommunikáció. Szükség esetén tartalmazzon feszültségcsökkenést, söntkioldást, segédérintkezőket vagy buszkommunikációt.
7. Szolgáltatási feltételek. Alkalmazzon lecsökkentést a környezeti hőmérséklet, magasság, páratartalom vagy korrozív környezet esetén.
8. Szabványok és tanúsítás. Erősítse meg az IEC 60947-2, UL 489 vagy a célpiac szabványának való megfelelést.

A felső ICCB sávban történő alkalmazásokhoz, vagy ha a kapcsolótábla a légmegszakító rekeszek köré épül, a természetes alternatíva a kihúzó levegő megszakító. A Minguo Electric MT-2000-3200A kihúzható levegő megszakítója alacsony feszültségű elosztáshoz lefedi a 2000 A-tól 3200 A-ig terjedő tartományt az adott osztályba tartozó főmegszakítóktól elvárt kihúzó szerkezettel és megszakítási teljesítménnyel.

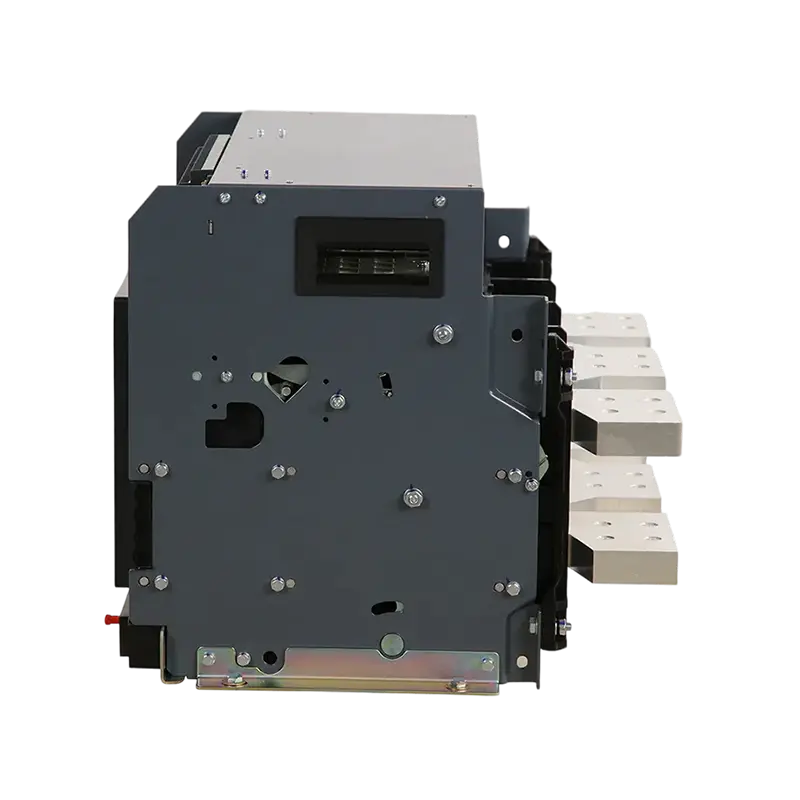

Kisfeszültségű elosztólevegő-megszakító beszállítók, gyár A Minguo nagykereskedelmi 2000–3200A kihúzható kisfeszültségű elosztólevegő-megszakító beszállító és kisfeszültségű légáramkör-megszakító gyártója... Termék megtekintése →

A technológia illeszkedése az alkalmazáshoz

A legjobb osztály ritkán a legdrágább. A fix rögzítésű, nagy teljesítményű MCCB sok adagolót gazdaságosan kezel. Az elektronikus kioldóval rendelkező ICCB rendszer akkor illeszkedik, ha a szelektivitás és az állíthatóság számít. A kihúzott ACB akkor nyer, ha a kapcsolótábla nagy, az áramerősség meghaladja a nagyjából 3200 A-t, vagy a karbantartási stratégia a teljes kihúzhatóságot részesíti előnyben. Az osztályban minden lépés költséget és lábnyomot jelent, így a hibaszintnek, a koordinációnak és a szervizigényeknek kell a döntést hozniuk.

Az egyetlen gyártótól elérhető termékválaszték leegyszerűsítheti a döntést. Az öntött ház oldalán az MTNSX sorozat 100 A-tól 1600 A-ig terjedő áramelosztást fedi le a fix rögzítésű adagoló alkalmazásokhoz. A légi oldalon a NT/ÉNy haladó levegő megszakító névleges 1600 A és 6300 A között fix és kihúzható fő és kötöző pozíciókat szolgál ki, túlmutatva az ICCB keretek gyakorlati korlátain.

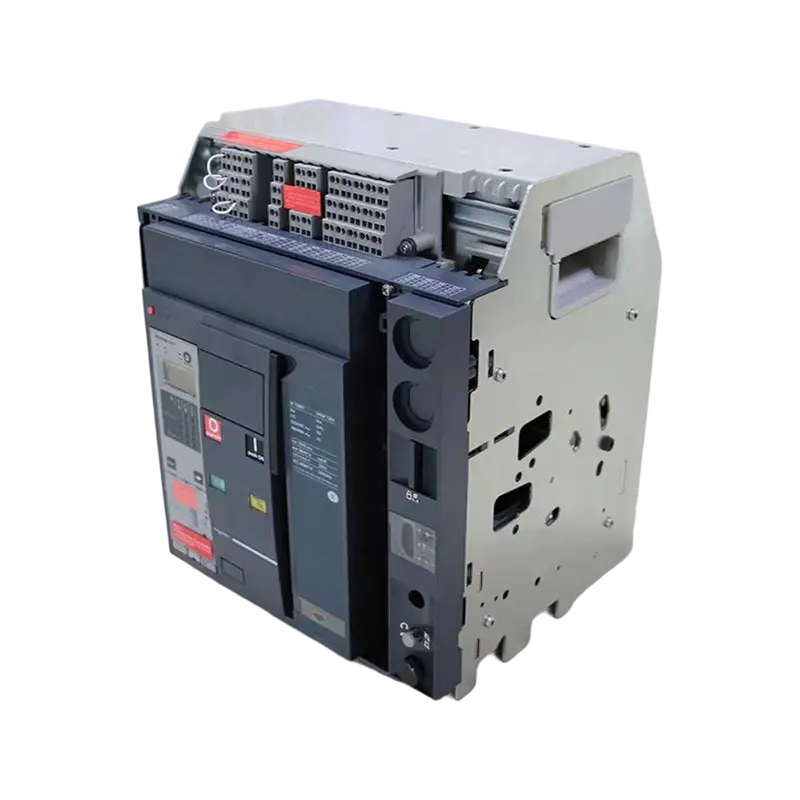

Fejlett légáramkör-megszakító 1600A–6300A fix és kihúzható telepítésekhez Sup Mingtuo, Kína Nagykereskedelmi fejlett légáramkör-megszakító 1600A–6300A fix és kihúzható berendezések beszállítóinak és fejlett légáramkörnek... Termék megtekintése →

A szigetelt házmegszakító rendszerek megértése azért fontos, mert ez a kategória pontosan ott van, ahol sok valódi projektnek védelemre van szüksége: elég nagy teljesítményű a szelektivitáshoz és szervizelhetőséghez, elég kompakt ahhoz, hogy elférjen a tényleges elektromos helyiségekben, és elég jól dokumentált ahhoz, hogy magabiztosan meghatározható legyen. Kezdje a hibaszámításokkal és egy szelektivitásvizsgálattal, és az ICCB osztály gyakran nem kompromisszum és nem is luxus, hanem a megfelelő illeszkedés. Kis- és középfeszültségű megszakító választási útmutatónk végigjárja a teljes választékot az MCCB-től az ACB-n át a vákuummegszakítóig. A kapcsolótáblák speciális követelményeivel kapcsolatban a mérnöki csapat a címen Minguo Electric áttekintheti a keretméreteket, a kioldási egységeket és a kihúzási elrendezéseket az Ön terhelési profiljához képest.
