Áramköri megszakító és leválasztó kapcsoló: Kulcskülönbségek és kiválasztási útmutató

Karbantartó csapat érkezik az ipari központhoz, hogy kicseréljék a meghibásodott motorkontaktort. A villanyszerelő kikapcsolt helyzetbe fordítja a leválasztó kapcsoló fogantyúját, meglátja belül a látható légrést, ráhelyez egy reteszelő címkét, és csak ezután kezd el dolgozni. Harminc méterrel odébb egy megszakító éppen kioldott egy rövidzárlati hiba során, leválasztva a sérült tápkábelt, mielőtt bárki észrevette volna. Mindkét eszköz megszakítja az áramellátást. De ezt teljesen más okok miatt teszik, és az egyik használata ott, ahol a másik tartozik, komoly biztonsági, üzemidői és megfelelőségi problémákat okoz.

Mit csinál a leválasztó kapcsoló

A leválasztó kapcsoló, amelyet leválasztónak vagy szakaszolónak is neveznek, egy kézi működtetésű kapcsolókészülék, amelynek feladata egy áramkör vagy berendezés leválasztása a tápforrástól. Nyitott helyzetben pozitív, látható légrést biztosít, így a karbantartó személyzet ellenőrizheti, hogy az áramkör kimerült-e, mielőtt hozzáér. Ez a látható törés a fő oka a leválasztó kapcsolók létezésének.

A leválasztó kapcsolók nem érzékelik a túláramot, és nem kapcsolnak ki maguktól. Sok konstrukció megszakíthatja a normál terhelési áramot, de nem a hibaáram megszakítására szolgálnak. Megfelelően megtervezett telepítés esetén a leválasztó kapcsolót azután kell működtetni, hogy az áramkört egy megszakító már feszültségmentesítette, vagy olyan terhelési körülmények között, amelyek jóval a kapcsoló névleges megszakítóképességén belül vannak.

Mit csinál egy áramkör-megszakító

A megszakító egy védőkapcsoló, amely automatikusan megszakítja az áramot, ha túlterhelést vagy rövidzárlatot észlel. Egyesíti a leválasztó kapcsoló mindennapos kapcsolási funkcióját a biztosíték túláramvédelmével, de csere helyett kioldás után is visszaállítható.

A megszakító belsejében található érzékelő mechanizmus folyamatosan méri az áramerősséget. Amikor az áram egy beállított ideig meghaladja a névleges küszöbértéket, a mechanizmus kiold, és az érintkezők kinyílnak, az ívet az ívcsatornákba kényszerítve, ahol kioltják. Mivel kezelniük kell a hibaáramokat, a megszakítóknak olyan névleges értékeik vannak, amelyek nem kapcsolják le a kapcsolókat: megszakítási kapacitás kiloamperben, kioldási görbék és rövid idejű ellenállás.

Kisfeszültségű elosztópanelek esetében az öntött házas megszakító a munkaló. An EZC sorozatú öntött házas megszakító 100 A-tól 1600 A-ig terjedő névleges értékeket fed le, és az adagolókábelekhez és a terhelési jellemzőkhöz illeszthető. A kioldási beállítások összehangolásának képessége teszi a megszakítót aktív védelmi eszközzé, nem pedig passzív kapcsolóvá.

EZC öntött házas megszakító 100A–1600A alacsony feszültségű áramelosztáshoz Su Mingtuo, Kína Nagykereskedelmi EZC öntött tokos megszakító 100A–1600A alacsony feszültségű áramelosztó beszállítóknak és EZC öntött tokos áramköri... Termék megtekintése →

Leválasztó kapcsoló vs megszakító: Összehasonlító táblázat

Íme a két eszköz egymás melletti összehasonlítása a mérnökök tényleges használatának módjában.

Főbb különbségek a működésben

Automatikus válasz a kézi vezérléssel szemben

A megszakító reagál arra, ami a vezető belsejében történik. Ha egy kábel túlterhelt vagy a motor tekercselése rövidre zár, a megszakító magától leold. A leválasztó kapcsoló önmagában semmit sem csinál; egyszerűen beül az áramot vezető áramkörbe, amíg valaki nem működteti. Ha az alkalmazásnak védelemre van szüksége, a leválasztó kapcsoló önmagában nem elegendő.

Látható elkülönítés a rejtett névjegyekkel szemben

A biztonsági előírások és a zárolási/kijelölési eljárások a látható szigetelés elvén alapulnak. A leválasztó kapcsoló egyértelmű nyitott helyzetet és gyakran látható légrést biztosít. A megszakító a fogantyú helyzetét mutatja, de az érintkezők tömítettek az öntött ház belsejében; nem láthatod, hogy valóban nyitottak-e. Emiatt a tapasztalt mérnökök a kioldott megszakítót hibajelzésként kezelik, de még mindig használnak egy látható szakaszolót, mielőtt engedélyeznék a gyakorlati munkát.

Hibaelhárítási képesség

A legfontosabb mérnöki különbség a megszakítóképesség. A megszakítót úgy tesztelték, hogy megszakítsa a rövidzárlati áramokat, például 50 kA 415 V-on, sérülés nélkül. A leválasztó kapcsolót nem erre a célra tervezték. A leválasztó kapcsoló kinyitása hibaáram közben ívet hoz létre, amely tönkreteheti a készüléket és megsérülhet a kezelő. A helyes sorrend mindig a következő: először nyissa ki a megszakítót, majd működtesse a szétkapcsolót.

Mikor használjunk leválasztó kapcsolót a megszakítóhoz képest?

Használjon leválasztó kapcsolót, amikor

• A karbantartás előtt zárható, jól látható szigetelőeszközre van szüksége.
• A kapcsoló a már védelmet nyújtó megszakító vagy biztosíték után helyezkedik el.

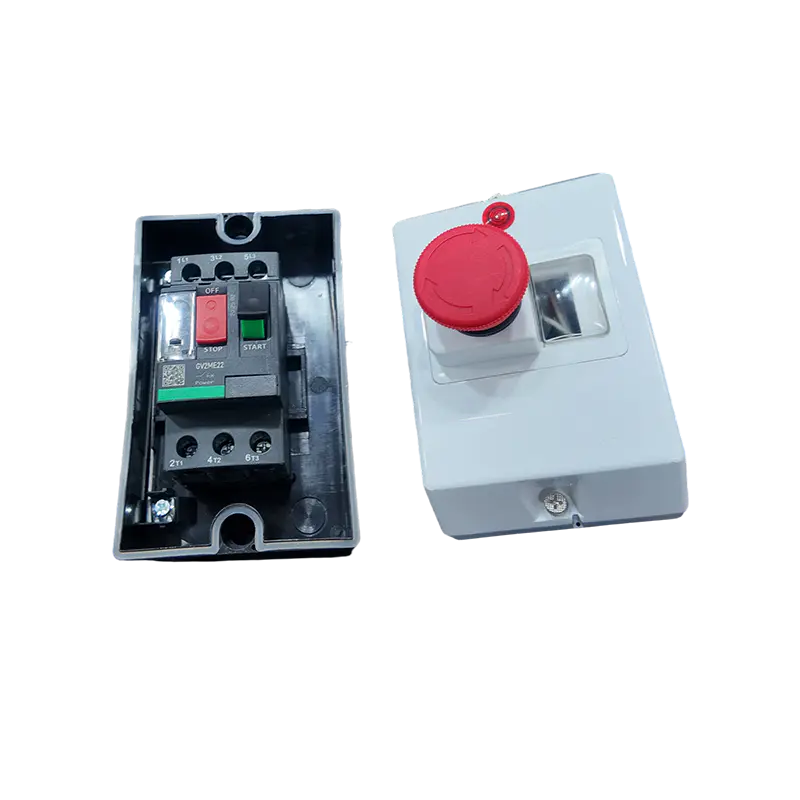

• Helyi leválasztásra van szüksége a berendezésnél, például egy légkondicionáló leválasztó kapcsolóra vagy motorszakaszolóra.

Használjon megszakítót, amikor

• Automatikus túlterhelés és rövidzárlat elleni védelemre van szüksége egy adagolóhoz vagy rakományhoz.
• A berendezés közvetlenül egy elosztó buszra csatlakozik, felfelé irányuló védelem nélkül.
• Hiba után gyorsan vissza kell állítania az áramellátást anélkül, hogy megvárná a biztosítékok cseréjét.
• Ön egy kapcsolótábla fő bejövő védelmét tervezi.

Használja mindkettőt együtt, amikor

A telepítésnek védettnek és karbantarthatónak kell lennie. A motorvezérlő központban megszakító vagy biztosítékkal ellátott kapcsoló védi az elágazó áramkört, míg a motoron lévő leválasztó kapcsoló látható szigetelést biztosít. A középfeszültségű alállomásokon a VS1 12 kV beltéri vákuum megszakító törli a hibákat és kapcsolja a terhelési áramot, míg a szomszédos szakaszoló a karbantartó személyzet számára látható szünetet ad.

VS1 12kV középfeszültségű beltéri vákuum megszakító, 31,5 kA beszállítók, Mingtuo, Kína Nagykereskedelmi VS1 12kV-os középfeszültségű beltéri vákuum-megszakító, 31,5kA-es beszállítók és VS1 12kV-os középfeszültségű beltéri... Termék megtekintése →

Hogyan működnek együtt valódi telepítésekben

Ipari kisfeszültségű elosztás

Egy tipikus kisfeszültségű kapcsolótáblában a fő bemeneti megszakító védi a gyűjtősínt, a betápláló megszakítók pedig minden egyes kimenő áramkört. Magán a gépen egy helyi megszakító kapcsoló biztosítja a munkavégzési engedélyek által megkövetelt zárható leválasztási pontot. Ez a kétrétegű elrendezés az ipari energiarendszerek szabványa. A nagy hibaszintű elosztórendszereknél gyakran használnak levegős megszakítót a fő buszon. A nagy teljesítményű levegő megszakító 1600 A és 6300 A között Az állítható túláramvédelmet kihúzó kialakítással kombinálja, így az egész megszakító fizikailag kivehető karbantartáshoz, miközben a kártya feszültség alatt marad.

Nagy teljesítményű levegő áramköri megszakító 1600A–6300A, fix és kihúzható típusú tápegység Mingtuo, Kína 1600A–6300A nagy teljesítményű légáramkör-megszakító nagykereskedelme, fix és kihúzható típusú beszállítók és nagy teljesítményű légköri... Termék megtekintése →

Alállomások és középfeszültségű hálózatok

Egy alállomáson még élesebb a különbség. A vákuum megszakító törli a hibaáramokat és terheléskapcsolást hajt végre normál működés közben. A leválasztó kapcsoló csak a megszakító kinyitása után működik. Soha nem várható a terhelési áram megszakítása. A kezelők megerősítik a szakaszoló látható nyitott helyzetét, majd a gyűjtősínen végzett munka előtt földelnek.

Napelemes PV és tartalék energiarendszerek

Az egyenáramú áramkörök saját kihívásokat okoznak. A PV-tömbhöz egyenáramú leválasztóra van szükség, hogy a telepítők le tudják választani a paneleket, mielőtt hozzáérnének az inverterhez, és egy egyenáramú megszakító védi a kábeleket a túláramtól. A tartalék energiaellátó rendszerek ugyanazt a mintát mutatják: egy automatikus átviteli kapcsoló választ a közüzemi és a generátor között, de nem nyújt védelmet; a megszakítók minden bejövő adagolón ezt teszik. Ha teljes védelmi elrendezésen dolgozik, a mi kis- és középfeszültségű elektromos védelem útmutatója részletesebben elmagyarázza a kiválasztási logikát.

Ellenőrizendő szabványok és minősítések

Ha bármelyik eszközt megadja, a gyártónak meg kell adnia, hogy melyik szabványnak felel meg. A megszakítókat az IEC 60947-3 vagy az UL 98 szerint tesztelték. A megszakítókat az IEC 60947-2 vagy az UL 489 szerint tesztelték. A terméknév önmagában nem mondja meg, hogy az eszköz megszakíthatja-e a hibaáramot; ellenőrizze a névleges megszakítóképességet, a névleges áramerősséget és a szakaszolók esetében a kihasználtsági kategóriát, amely meghatározza, hogy képes-e megszakítani a terhelési áramot, vagy csak a már feszültségmentesített áramkört leválasztja.

A biztosítékkal ellátott leválasztó kapcsoló a középpont. A kézi kapcsolót biztosítéktartókkal kombinálja, így a biztosítékokon keresztül túláramvédelmet tud nyújtani. Ha a biztosítékok kiolvadnak, ki kell őket cserélni, és a biztosíték megszakítási névleges értékének meg kell egyeznie a rendelkezésre álló hibaárammal. A legtöbb ipari panelben a visszaállítható megszakító praktikusabb, mert elkerüli a tartalék biztosítékkészletek tárolását, és gyorsabb újrafeszültséget tesz lehetővé.

Gyakori hibák, amelyeket el kell kerülni

• Leválasztó kapcsoló használata a motor vagy az adagoló egyetlen védelmeként. Ha a kábel meghibásodik, a kapcsoló nem csinál semmit, és a szigetelés addig ég, amíg valamelyik felfelé irányuló eszköz ki nem kapcsol.
• A megszakító kezelése elegendő szigetelésként a karbantartáshoz. A kikapcsolt helyzetben lévő megszakító általában elfogadható, de sok biztonsági eljárás látható szigetelést igényel.
• Leválasztó kapcsoló terhelés alatti működtetése a felhasználási kategóriájának ellenőrzése nélkül. Egyes szigetelők terheléstörésre vannak besorolva; sok csak üresjárati üzemre készült.
• Figyelmen kívül hagyja a megszakítási kapacitás besorolását. A rendelkezésre álló hibaáramnál alacsonyabb rövidzárlati névleges kapcsoló kiválasztása a berendezés tönkremeneteléhez és a kezelő sérüléséhez vezethet.
• Biztosítéktartó használata, ahol karbantartási leválasztás szükséges. A biztosítékkal ellátott kapcsolókon nincs látható légrés, hacsak nem távolítják el a biztosítékokat.

Bottom Line

Válasszon a megszakító amikor a munka automatikus védelmet igényel. Érzékeli a túlterheléseket és a rövidzárlatokat, biztonságosan megszakítja azokat, és a hiba elhárítása után visszaállítható. Válasszon leválasztó kapcsolót, ha a munka pozitív, látható, zárható elválasztást igényel, hogy az emberek biztonságosan dolgozhassanak. Ipari, kereskedelmi és közüzemi létesítményekben a helyes mérnöki válasz általában mindkettő: egy megszakító a védelemhez és egy megszakító kapcsoló a leválasztáshoz.

A megszakító az az alkatrész, amely meggátolja a károsodást egy hibában, ezért ennek kiválasztása érdemli a legnagyobb figyelmet. Az alacsony és középfeszültségű megszakítókra koncentráló gyártóként a Minguo Electrical pontosan ezekre a hibaállapotokra tervezi termékeit; áttekintheti céges hátterünk hogy megértsük a mögöttük rejlő gyártási és tesztelési filozófiát.
