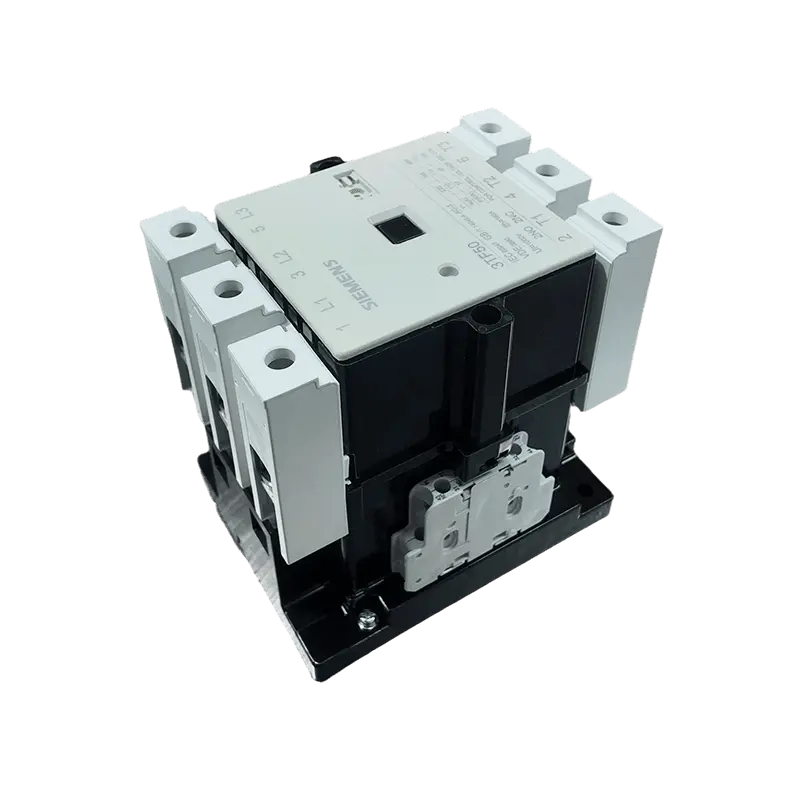

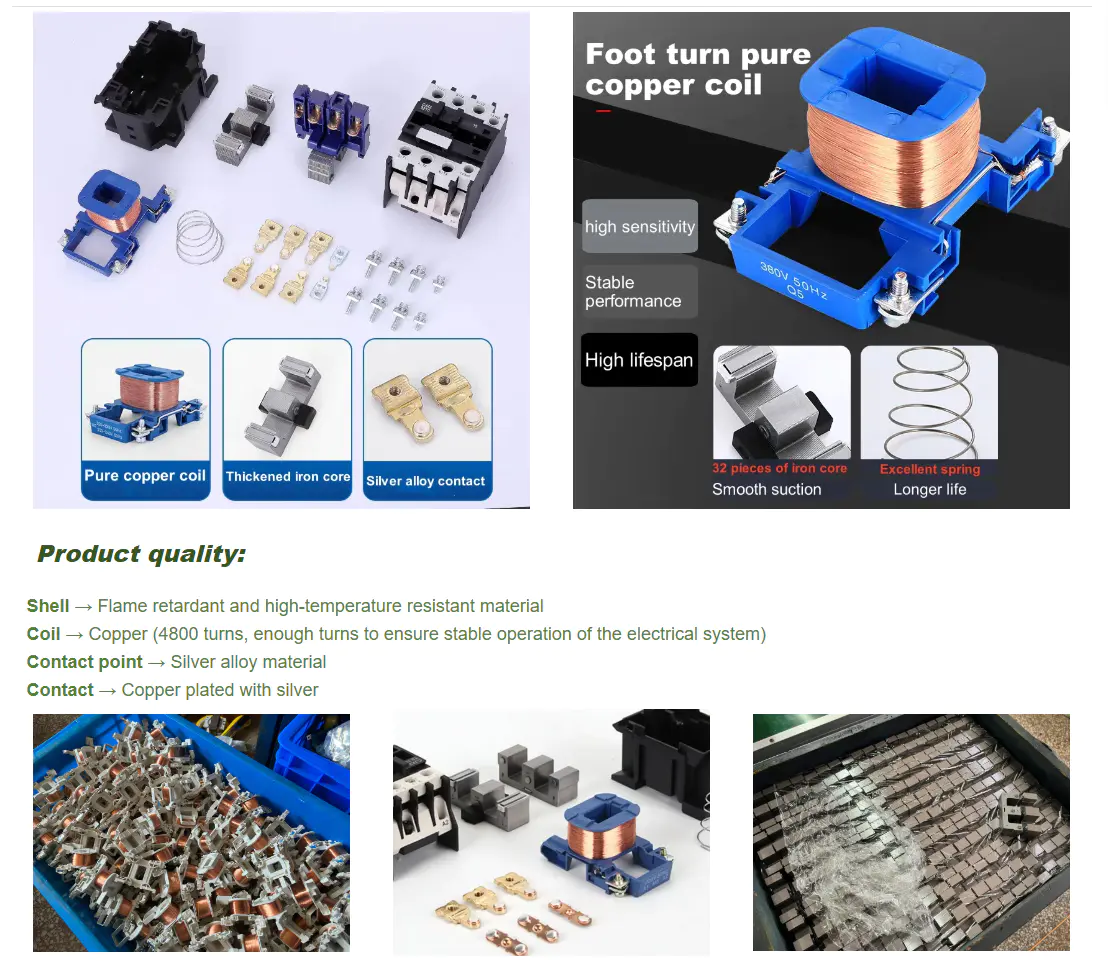

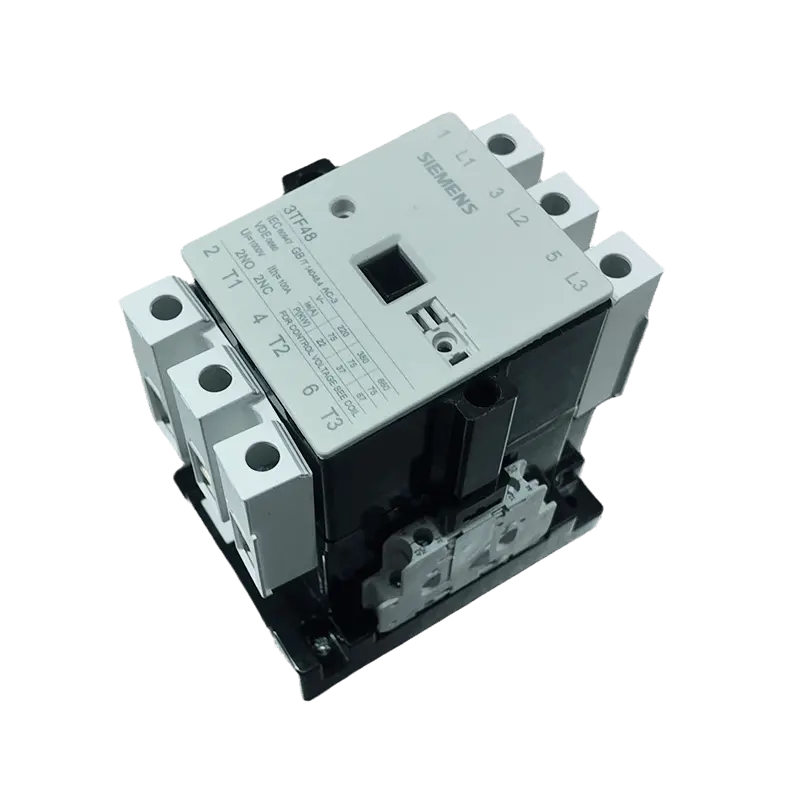

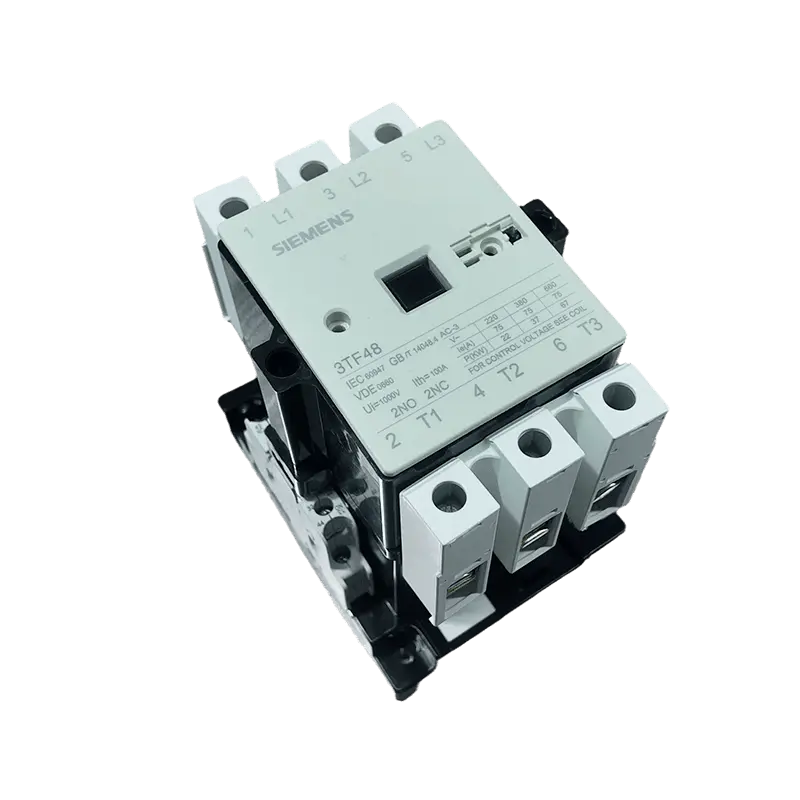

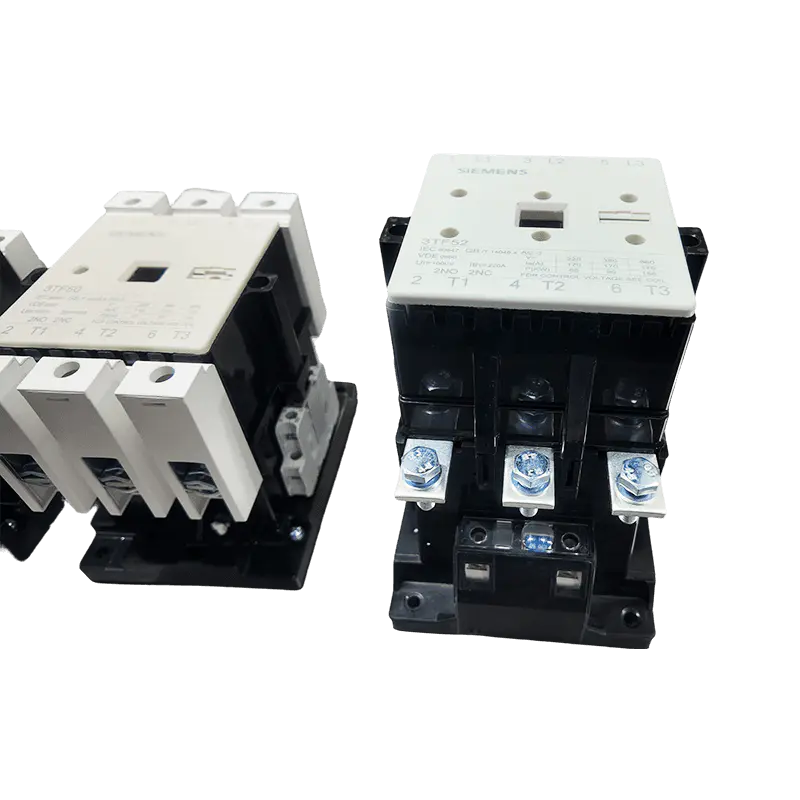

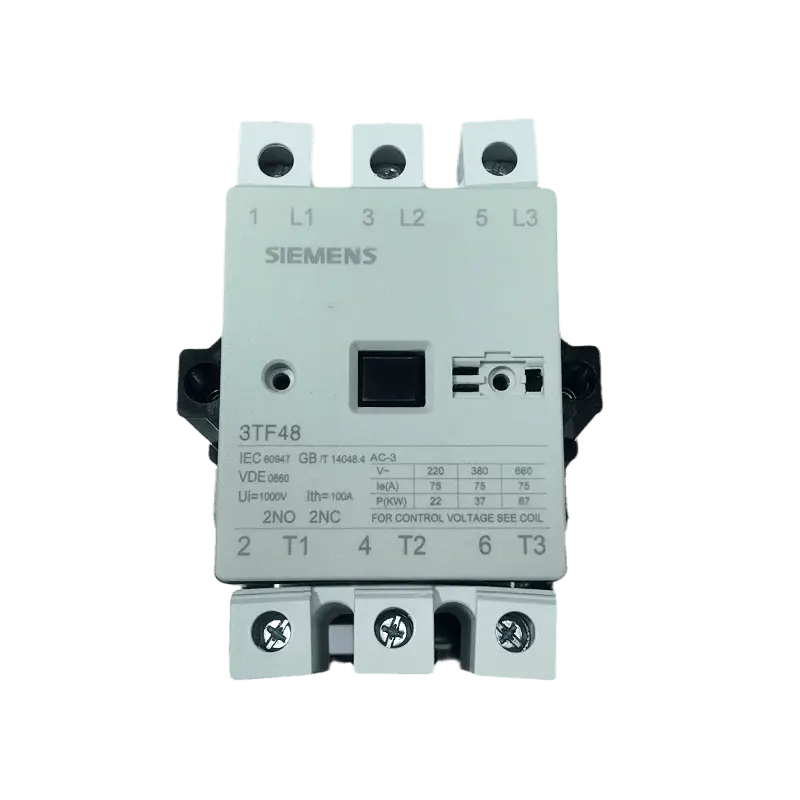

Amikor az AC kontaktor be van kapcsolva, a belső tekercs mágneses mezőt hoz létre, ami a mozgó vasmagot és az álló vasmagot egymáshoz vonzza, ami az érintkezőrendszert az álló érintkezőhöz való érintkezéshez és az áramkör vezetéséhez vezet. Miután a tekercs áramellátása megszűnik, a szívóerő eltűnik, és a visszaállító rugó felnyomja a mozgó vasmagot, aminek következtében az érintkezők szétválnak, és az áramkör megszakad.
-

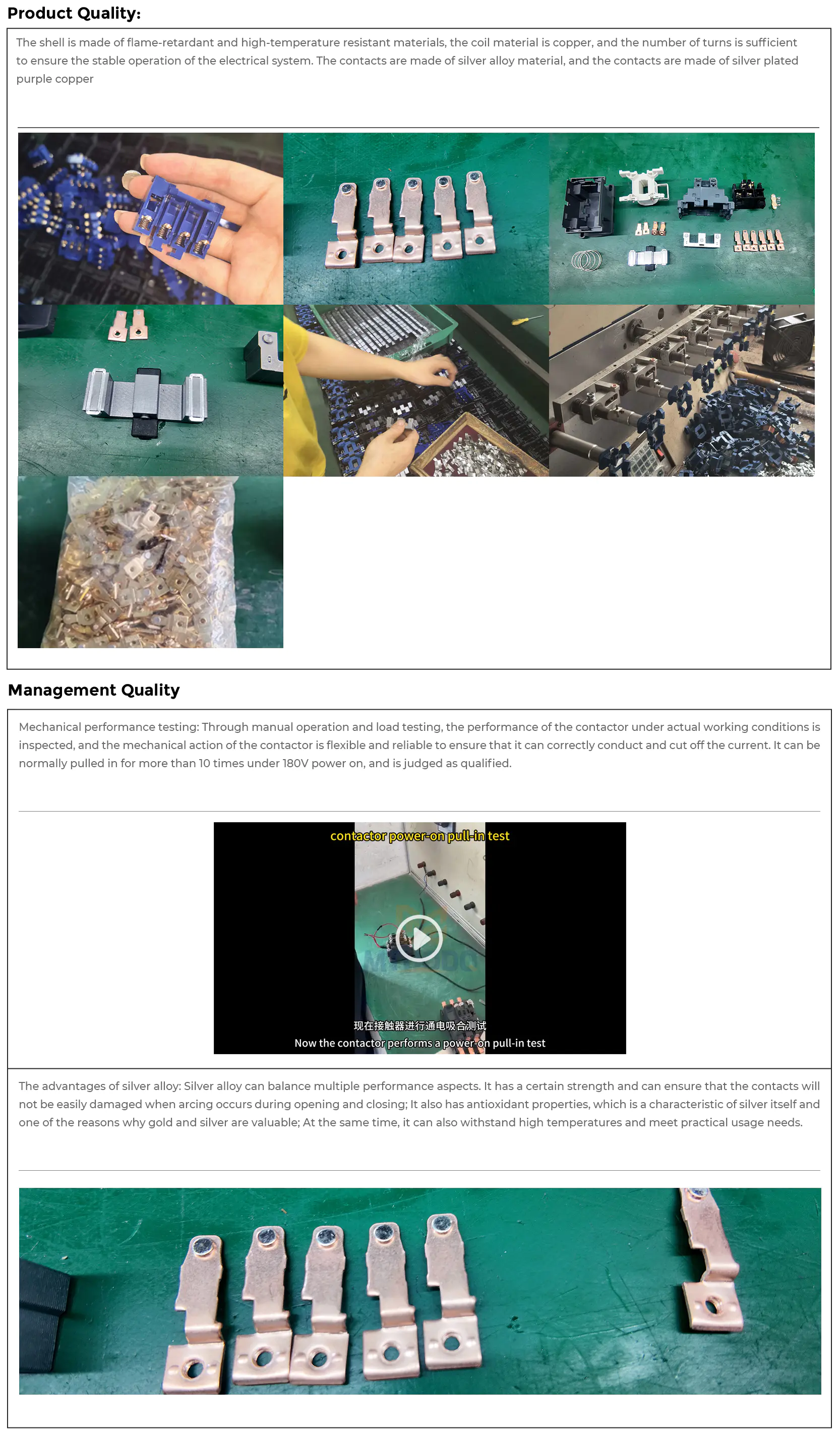

Project Cases
-
Project Cases
-
Project Cases
-
Project Cases
-
Project Cases

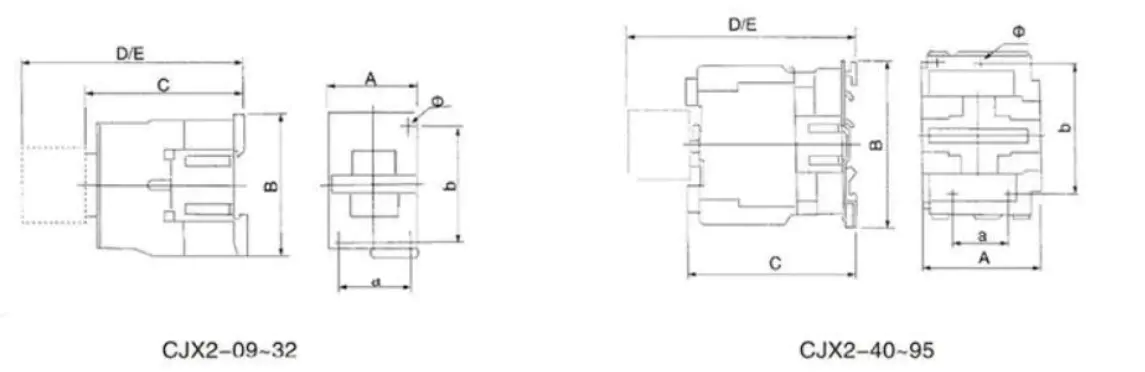

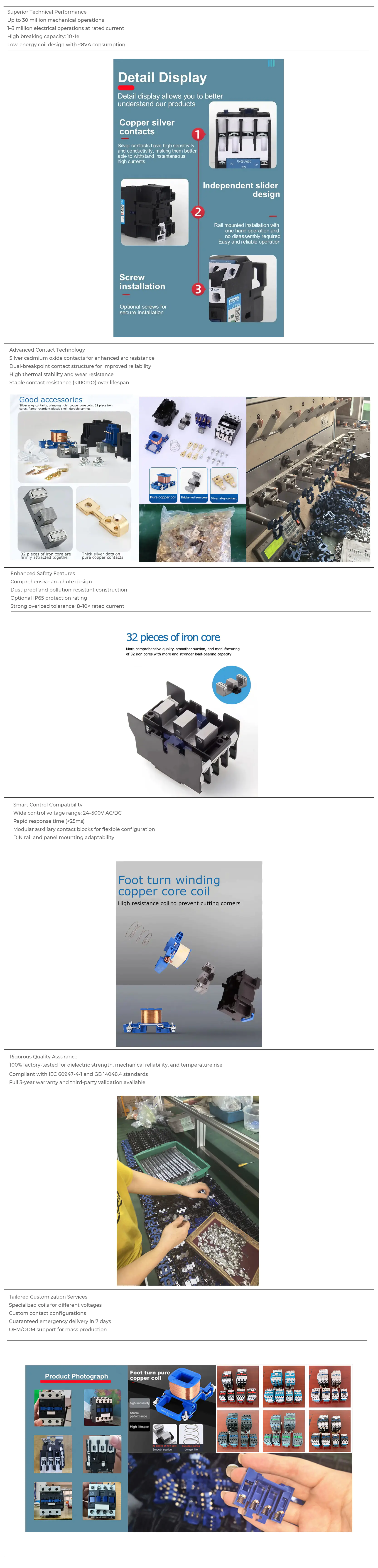

| MODELL | A | B | C | D | E | a | b | Φ |
| D09~12 | 47 | 76 | 82 | 11 | 133 | 34/35 | 50/60 | 4.5 |
| D18 | 47 | 76 | 87 | 118 | 138 | 34/35 | 50/60 | 4.5 |
| D25 | 57 | 86 | 95 | 126 | 146 | 40 | 48 | 4.5 |
| D32 | 57 | 86 | 100 | 131 | 151 | 40 | 48 | 4.5 |
| D40-65 | 77 | 129 | 116 | 145 | 165 | 40 | 100/110 | 6.5 |
| D80-95 | 87 | 129 | 127 | 175 | 195 | 40 | 100/110 | 6.5 |
| Modelll típusa | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | |
| Névleges üzemi áram (A) | AC3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
| AC4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | |
| Háromfázisú motor AC – 3 fokozat (kw) | 220/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
| 380/400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | |
| 415V | 4 | 5.5 | 9 | 11 | 15 | 22 | 25 | 37 | - | - | |
| 500V | 5.5 | 7.5 | 10 | 15 | 18.5 | 22 | 30 | 37 | - | - | |
| 660/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 33 | 37 | 45 | 45 | |
| Névleges fűtési áram Ith(A) | 20 | 20 | 30 | 32 | 40 | 50 | 60 | 80 | 125 | 125 | |
| Elektromos élettartam (10000 ciklus) | AC3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 |
| AC4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 | |
| Mechanikai élettartam (10000 ciklus) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 | |
| Érintkezési modell | 3P SZ | 3P NC NO | |||||||||
| Model | Névleges áram (A) | Fő kapcsolattartó | Segédérintkező | Egyfázisú terhelési teljesítmény (kW) | Háromfázisú terhelési teljesítmény (kW) |
| CJX2-0910 | 9A | 3NO | 1 NO | 1,8 kW | 3,5 kW |
| CJX2-0901 | 9A | 3NO | 1NC | 1,8 kW | 3,5 kW |
| CJX2-1210 | 12A | 3NO | 1 NO | 2,5 kW | 5 kW |
| CJX2-1201 | 12A | 3NO | 1NC | 2,5 kW | 5 kW |
| CJX2-1810 | 18A | 3NO | 1 NO | 3,5 kW | 7,5 kW |
| CJX2-1801 | 18A | 3NO | 1NC | 3,5 kW | 7,5 kW |
| CJX2-2510 | 25A | 3NO | 1 NO | 5 kW | 8,5 kW |
| CJX2-2501 | 25A | 3NO | 1NC | 5 kW | 8,5 kW |
| CJX2-3210 | 32A | 3NO | 1 NO | 6 kW | 12 kW |
| CJX2-3201 | 32A | 3NO | 1NC | 6 kW | 12 kW |
| CJX2-4011 | 40A | 3NO | 1 NO 1NC | 8 kW | 18,5 kW |
| CJX2-5011 | 50A | 3NO | 1 NO 1NC | 10 kW | 24 kW |
| CJX2-6511 | 65A | 3NO | 1 NO 1NC | 12,5 kW | 28 kW |
| CJX2-8011 | 80A | 3NO | 1 NO 1NC | 15,5 kW | 37 kW |
| CJX2-9511 | 95A | 3NO | 1 NO 1NC | 18,5 kW | 44KW |
