Name: ADH300E nagyfeszültségű egyenáramú mágneskapcsoló
Rating: 5 (99 reviews)

ADH300E nagyfeszültségű egyenáramú mágneskapcsoló

Leírás:

Az ADH300DE egy nagy teljesítményű DC mágneskapcsoló, amelyet kifejezetten nagy teljesítményű DC áramkörök vezérlésére és védelmére terveztek. A mag kialakítása nagy szilárdságú epoxigyanta tömítést alkalmaz, és belül főként nitrogénből álló inert gázzal van megtöltve, amely kiváló elektromos szigeteléssel, ívoltó képességgel és környezetvédelmi teljesítménnyel rendelkezik. Ennek a kontaktornak a főérintkezője 300A (85 °C) hosszú távú áramterhelhetőséggel, 1000VDC maximális kapcsolási feszültséggel rendelkezik, és akár 6000A (5ms) rövidzárlati áramlökéseknek is ellenáll. Többféle tekercsfeszültség-specifikációt (10-36V DC) és beépítési módot kínál (alsó vagy oldalsó telepítés, opcionális segédérintkezőkkel vagy anélkül), hogy megfeleljen a különböző alkalmazási forgatókönyvek telepítési és elektromos vezérlési igényeinek. A termék több nemzetközi és regionális biztonsági tanúsítványon is átesett, mint például a CE, CCC, TUV stb.

Alkalmazások:

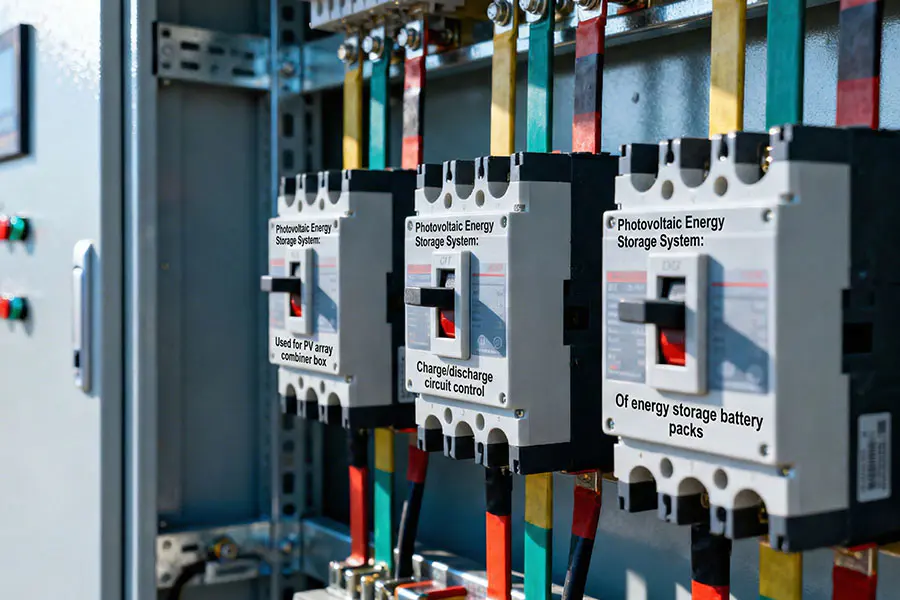

Fotovoltaikus energiatároló rendszer: fotovoltaikus tömbök és energiatároló akkumulátorok töltő- és kisütési áramköreinek be- és kikapcsolására szolgál.

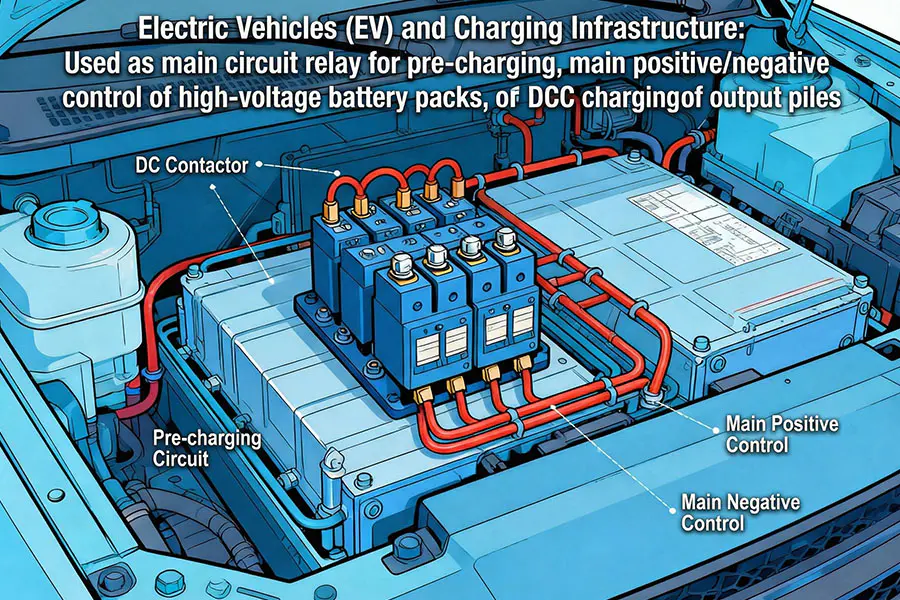

Elektromos járművek (EV) és töltőberendezések: fő áramköri reléként, a járműben lévő nagyfeszültségű akkumulátorok előtöltésére, a fő pozitív/fő negatív vezérlésre vagy az egyenáramú töltőállomások kimeneti vezérlésére.

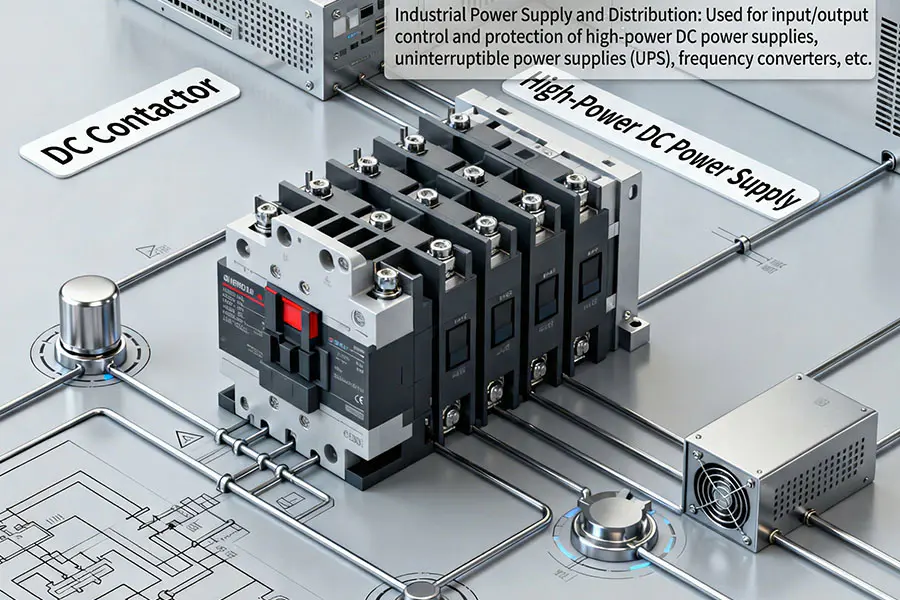

Ipari tápellátás és elosztás: nagy teljesítményű egyenáramú tápegységek, szünetmentes tápegységek (UPS), frekvenciaváltók, stb. bemeneti/kimeneti vezérlésére és védelmére szolgál.

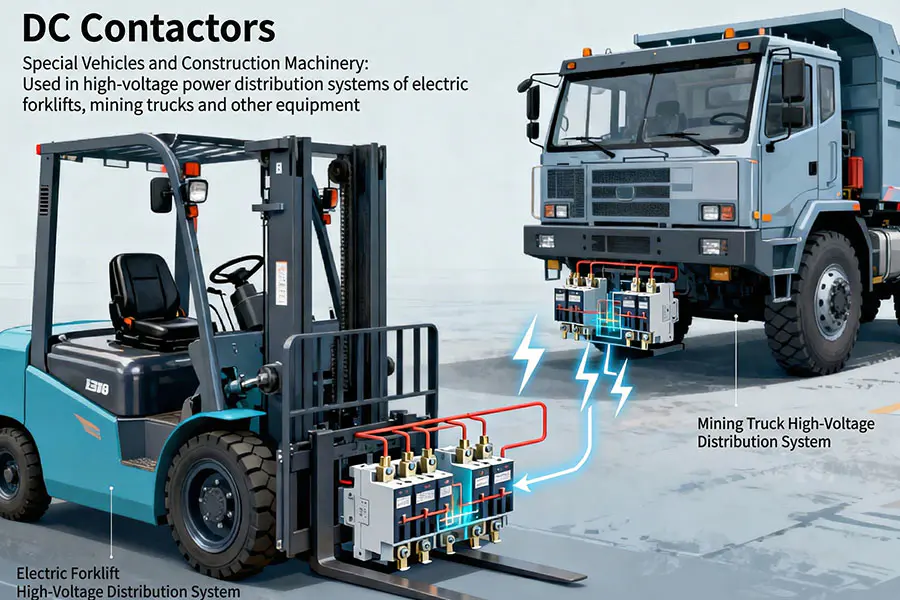

Speciális járművek és építőipari gépek: nagyfeszültségű elosztórendszerek berendezésekhez, például elektromos targoncákhoz és bányászati targoncákhoz.

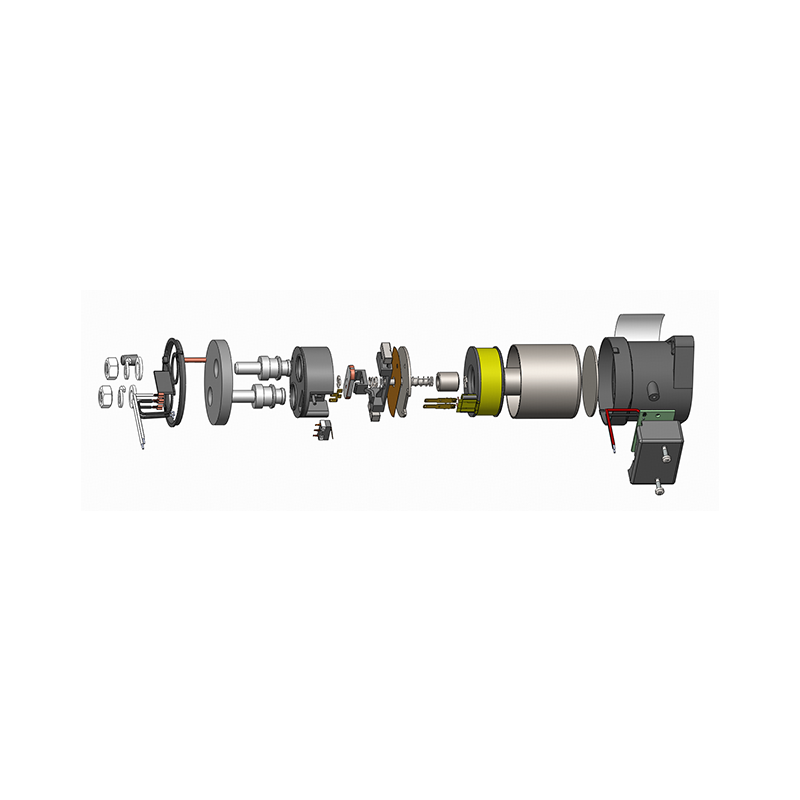

Az ADH300DE DC kontaktor működési elve az elektromágneses hatásokon alapul. Amikor névleges feszültséget (10-36V DC) kapcsolunk a tekercsre (A1/A2 kapcsok), a tekercs elektromágneses erőt hoz létre, amely meghajtja a belső

mozgatja a vasmagot, hogy összekapcsolódjon az álló vasmaggal, és ezáltal a főérintkezőt (1NO normál esetben nyitott érintkező) hajtja a fő áramkör zárásához és csatlakoztatásához. Amikor a tekercs teljesítménye megszűnik, az elektromágneses erő eltűnik. alatt a

A reakciórugó (vagy permanens mágneses erő) hatására a mozgó vasmag visszatér, és a főérintkező gyorsan leválik, levágva az áramkört. A beépített inert gáz (főleg nitrogén) gyorsan lehűtheti és kiolthatja az ívet

amikor az érintkező le van választva, védve az érintkezőt. Egyes modellek (például az E, W, D típusú tekercsek) beépített energiatakarékos áramkörrel is rendelkeznek, hogy csökkentsék a tekercs energiafogyasztását a behúzás után.

Az ADH300DE DC kontaktor minősége és megbízhatósága a többszörös garanciákból fakad: epoxigyantával van lezárva és inert gázzal töltve alapvetően megakadályozza az ívszivárgást és az érintkezők oxidációját, magas biztonságot (nincs tűz, nincs robbanás) és stabilan alacsony érintkezési ellenállást biztosít. A termék kiváló elektromos élettartammal rendelkezik (például 1000 VDC/300A be- és kikapcsolás 10 000-szer) és erős túlterheléstűrő képességgel rendelkezik (például 6000 A pillanatnyi áramnak ellenáll), mechanikai élettartama akár 200 000-szer is lehet. Működési hőmérsékleti tartománya széles (-40 ℃ ~ 85 ℃), ellenáll a vibrációnak és az ütéseknek, alkalmazkodik a zord környezetekhez. Ez a termék megfelel a biztonsági tanúsítványoknak, mint például a CE, CCC, TUV stb., és megfelel számos nemzetközi és nemzeti elektromos szabványnak, megbízható minőségi jóváhagyást biztosítva az alkalmazásokhoz.

Magas biztonsági tömítési kialakítás: A nagy szilárdságú epoxigyanta tömítés biztosítja, hogy a termék teljes életciklusa során ne álljon fenn az ívszivárgás veszélye, így magas biztonsági szintet ér el, tűz- és robbanásmentességet biztosítva.

Kiváló érintésvédelem: Belsőleg inert gázzal töltve, jelentősen javítja az ívoltó képességet, alapvetően megakadályozza az érintkezés oxidációját és kiégését, hosszú távú stabil alacsony érintkezési ellenállást és nagy elektromos tartósságot biztosít.

Erőteljes áramvezető és megszakító képesség: Támogatja a 300A-es hosszú távú folyamatos áramátvitelt, 2000A (320VDC) maximális megszakítási kapacitással, 6000A-ig képes ellenállni a pillanatnyi rövidzárlati áramoknak, és nagy megbízhatósággal.

Nagy szigetelés és feszültségállóság: A szigetelési ellenállás eléri a 100M Ω-ot, az érintkező és a tekercs közötti ellenállási feszültség pedig 4 kV, kiváló elektromos szigetelést és biztonságot biztosít.

Rugalmas telepítés és alacsony energiafogyasztás: Két beépítési módot biztosít, alsó és oldalsó, és választhat, hogy beépítsen-e segédérintkezőket (1NO/1NC), hogy alkalmazkodjanak a különböző térbeli elrendezésekhez. A tekercs indítóteljesítménye ≤ 40 W, a tartó teljesítményfelvétele ≤ 3,5 W (energiatakarékos típus), alacsony energiafogyasztás mellett.

Átfogó környezeti tolerancia: széles hőmérséklet-tartomány, rezgésállóság, ütésállóság, nedvesség- és hőállóság, stabil működésre képes zord ipari környezetben.

Teljes megfelelés és tanúsítás: Több nemzetközi és hazai elektromos szabványnak és környezetvédelmi irányelvnek is megfelel, és kulcsfontosságú piacra jutási tanúsítványokat szerzett, mint például CE, CCC, TUV stb., megkönnyítve a vásárlói termékek globális promócióját.
